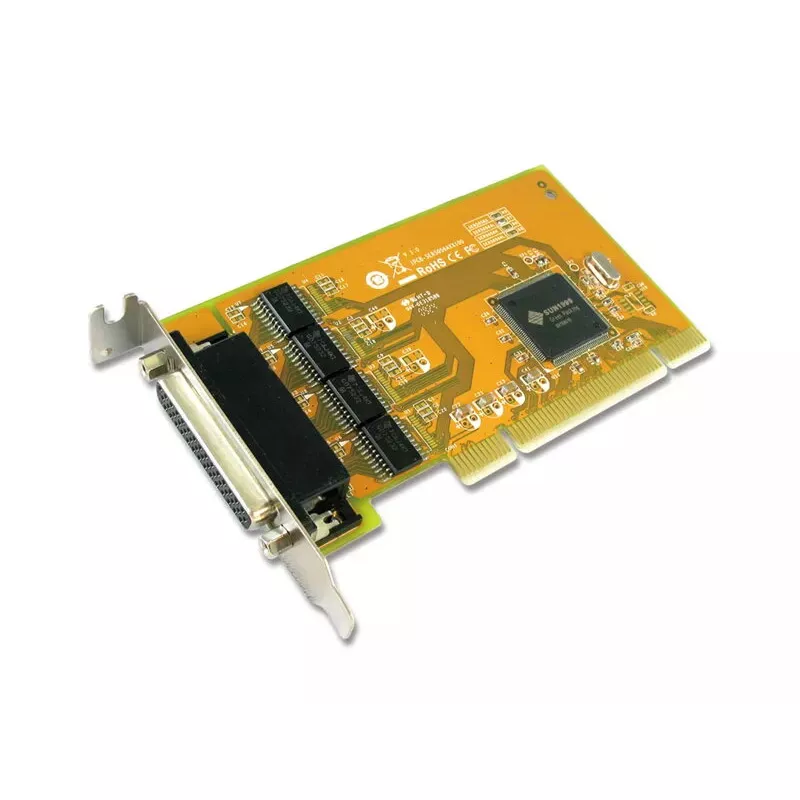

Vidinė nuosekliosios sąsajos plokštė Sunix SER5056AL — PCI, žemo profilio, nuoseklieji išėjimai, oranžinė

Sunix SER5056AL yra vidinė žemo profilio PCI nuosekliosios sąsajos plokštė, pridedanti keturis nepriklausomus RS-232 prievadus prie kompiuterinių sistemų. Įmontuota į oranžinį žemo profilio laikiklį, plokštė palaiko tiek 3,3 V, tiek 5 V PCI magistralės lizdus ir yra suderinama su 32 bitų ir 64 bitų PCI architektūromis. Joje integruotas SUN1999 UART valdiklis, suderinamas su 16C950 specifikacija, užtikrina 128 baitų FIFO buferizavimą ir luste esančią aparatinę automatinio srauto valdymo funkciją, mažinančią duomenų praradimą, bei turi įmontuotą ESD apsaugą, užtikrinančią patikimą ryšį su senesniais ir pramoniniais nuosekliaisiais įrenginiais.

Privalumai

Plokštė išplečia sistemų jungiamumą, suteikdama keturis RS-232 nuosekliuosius išėjimus, kurių ryšio greitis siekia iki 115,2 kbps, išlaikydama suderinamumą su standartiniais PCI lizdais ir plonais korpusais dėl žemo profilio laikiklio. Įmontuotas 128 baitų FIFO ir aparatinis srauto valdymas pagerina duomenų vientisumą didelio pralaidumo ar staigių perdavimų metu. Integruota ±2 kV ESD apsauga ir atitiktis CE, FCC bei RoHS užtikrina patikimą veikimą biuro ir pramoninėje aplinkoje. Plug-and-play palaikymas su BIOS priskiriamu I/O adresu ir IRQ supaprastina diegimą keliose operacinėse sistemose, įskaitant Windows, Linux ir DOS.

Tinka

• Senesnių nuosekliųjų periferinių įrenginių, pvz., brūkšninių kodų skaitytuvų ir modemų, prijungimui
• Pardavimo vietos (POS) sistemoms, kurioms reikia kelių nuosekliųjų prievadų
• Pramoninės automatikos ir valdymo įrangos integravimui
• Įterptosioms arba plonoms stalinėms sistemoms, kurioms reikia žemo profilio išplėtimo

Pagrindinės specifikacijos

• Sąsaja: PCI prieglobos sąsaja, palaiko 33 MHz magistralę
• Formos faktorius: žemo profilio vidinė išplėtimo plokštė su žemo profilio laikikliu
• Nuoseklieji prievadai: 4 nepriklausomi RS-232 išėjimai
• UART: SUN1999 valdiklis, suderinamas su 16C950
• Buferis: 128 baitų įmontuotas FIFO vienai plokštei
• Duomenų perdavimo sparta: iki 115,2 kbps vienam prievadui
• Magistralės įtampos palaikymas: 3,3 V ir 5 V PCI lizdai; suderinama su 32 bitų ir 64 bitų PCI
• Apsauga: įmontuota ±2 kV ESD apsauga nuosekliesiems signalams
• Suderinamumas: palaiko Windows, Linux ir DOS tvarkykles

Kaip naudoti

Įdiekite SER5056AL į laisvą PCI lizdą pagrindinėje plokštėje, naudodami žemo profilio laikiklį, jei korpusas yra plonas. Įsitikinkite, kad prieglobos sistema turi suderinamą 3,3 V arba 5 V PCI lizdą ir kad plokštė tvirtai įstatyta. Įjungus maitinimą, leiskite BIOS automatiškai priskirti I/O adresus ir IRQ. Įdiekite arba patikrinkite tinkamas savo operacinės sistemos (Windows, Linux ar DOS) tvarkykles, kad programos galėtų pasiekti pridėtus COM prievadus. Prijunkite RS-232 įrenginius prie plokštės nuosekliųjų išėjimų naudodami standartinius nuosekliuosius kabelius ir sukonfigūruokite ryšio parametrus (baudų spartą, paritetą, duomenų bitus, stabdymo bitus ir srauto valdymą) prieglobos programinėje įrangoje.

Rekomendacijos

Naudokite ekranuotus nuosekliuosius kabelius ilgesniems atstumams arba elektriškai triukšmingoje aplinkoje ir įjunkite aparatinį srauto valdymą, kai perduodami dideli arba nuolatiniai duomenų srautai, kad sumažintumėte duomenų praradimą. Prieš diegdami patikrinkite korpuso suderinamumą su žemo profilio laikikliais ir įsitikinkite, kad naudojate atnaujintas tvarkykles iš sistemos tiekėjo, kad būtų užtikrintas geriausias stabilumas šiuolaikinėse operacinėse sistemose.
