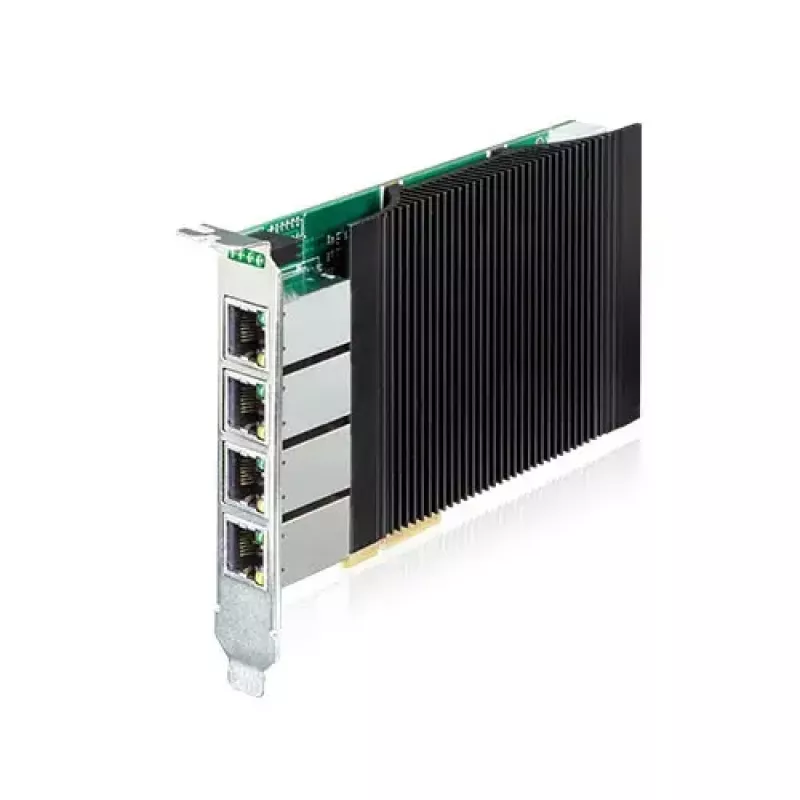

Vidinė eterneto tinklo plokštė Planet ENW-9740P — PCI Express, laidinė, 1000 Mbit/s, IEEE 802.3/802.3u/802.3ab

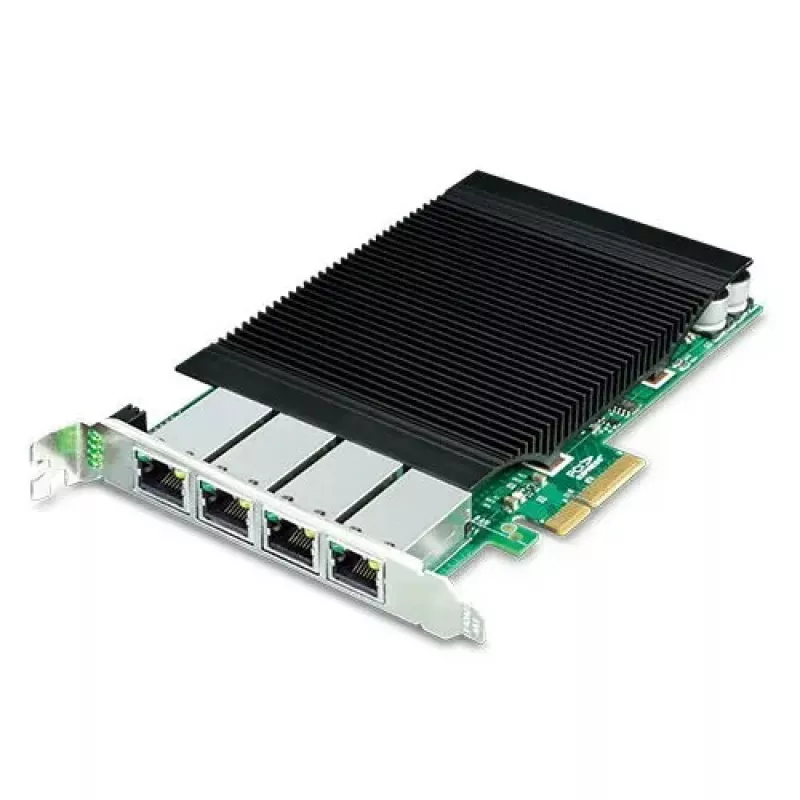

Planet ENW-9740P yra vidinė laidinė eterneto tinklo plokštė, skirta montuoti į PCI Express lizdą, suteikianti keturis Gigabit Ethernet prievadus ir PoE+ galimybę staliniams kompiuteriams, IPC ar serveriams. Plokštė užtikrina iki 1000 Mbit/s spartą vienam prievadui ir palaiko IEEE tinklo bei VLAN standartus patikimam laidiniam ryšiui, su integruotu PoE maitinimo tiekimu, kuris supaprastina maitinamų įrenginių, tokių kaip IP kameros ir belaidžiai prieigos taškai, diegimą.

Privalumai

ENW-9740P sujungia keturis 10/100/1000T prievadus su IEEE 802.3at PoE+ palaikymu, leidžiančiu vienu eterneto kabeliu vienu metu perduoti duomenis ir maitinimą iki 100 metrų. Kiekvienas prievadas gali tiekti iki 30 W (rekomenduojama bendra galia iki 95 W, o maksimali projektinė išeiga iki 120 W, priklausomai nuo maitinimo įvesties), todėl sumažėja atskirų maitinimo laidų poreikis ir galima lanksčiai išdėstyti tinklo įrenginius. Adapteris palaiko IEEE 802.1Q VLAN žymėjimą, didelius 9,5K jumbo kadrus ir IEEE 802.3 srauto valdymą, kad optimizuotų pralaidumą ir sumažintų paketų praradimą. Jis suderinamas su įprastomis serverių ir stalinių kompiuterių operacinėmis sistemomis, kad būtų lengva integruoti.

Tinka

• Stalinių ar serverių sistemų atnaujinimui iki Gigabit laidinio ryšio
• PoE maitinamų IP stebėjimo kamerų, įskaitant PTZ modelius, diegimui
• PoE+ tiekimui 802.11ac belaidžiams prieigos taškams ir kitiems maitinamiems įrenginiams
• Tinkliniam failų perkėlimui, atsarginiam kopijavimui ir didelio pralaidumo programoms

Pagrindinės specifikacijos

• Sąsaja: PCI Express (PCIe x4, atitinka PCIe 2.1)
• Prievadai: 4 × 10/100/1000BASE-T RJ45
• Maksimali duomenų sparta: 1000 Mbit/s vienam prievadui
• PoE standartas: IEEE 802.3at PoE+ (atgaliniu būdu suderinamas su 802.3af)
• PoE galia vienam prievadui: iki 30 W (rekomenduojama bendra iki 95 W; projektinė iki 120 W, priklausomai nuo maitinimo šaltinio)
• Maitinimo įvestis: palaiko išorinį 12V DC 4 kontaktų Molex papildomai galiai
• VLAN: IEEE 802.1Q žymėto VLAN palaikymas
• Srauto valdymas: IEEE 802.3x
• Jumbo kadrų palaikymas: iki 9,5K baitų
• Valdiklis: Intel serverių klasės Gigabit Ethernet MAC valdiklis
• Suderinamumas: Microsoft Windows Server, Linux, VMware ir įprastos stalinės/serverių platformos
• Montavimas: Vidinė PCIe plokštė, skirta IPC/serverių pagrindinėms plokštėms

Kaip naudoti

Įdiekite ENW-9740P į laisvą PCI Express x4 (arba didesnį) lizdą tikslinio IPC ar serverio pagrindinėje plokštėje. Jei PoE galios biudžetas viršija pagrindinės plokštės tiekimą, prijunkite 12V DC 4 kontaktų Molex pagalbinę maitinimo įvestį prie tinkamos PSU jungties, kad užtikrintumėte pakankamą bendrą išėjimą. Po fizinio įdiegimo paleiskite sistemą ir įdiekite arba patikrinkite operacinės sistemos teikiamas tinklo tvarkykles; plokštė suderinama su įprastomis Windows Server, Linux ir VMware aplinkomis. Prijunkite eterneto kabelius prie RJ45 prievadų, kad sujungtumėte maitinamus įrenginius ar tinklo galinius taškus; plokštė automatiškai aptiks ir klasifikuos maitinamus įrenginius bei tieks maitinimą pagal IEEE PoE standartus.

Rekomendacijos

Kad PoE+ veiktų stabiliai, įsitikinkite, kad serverio maitinimo blokas gali tiekti pakankamą srovę pagalbinei Molex įvesčiai, jei keli prievadai vienu metu tieks 30 W. Naudokite kokybiškus ekranuotus eterneto kabelius, skirtus Gigabit spartai, ir laikykitės kabelių ilgio iki 100 metrų vienam prievadui. Įjunkite VLAN ir srauto valdymo nustatymus savo tinklo konfigūracijoje, kai izoliuojate srautą ar optimizuojate pralaidumą didelio pralaidumo programoms.
