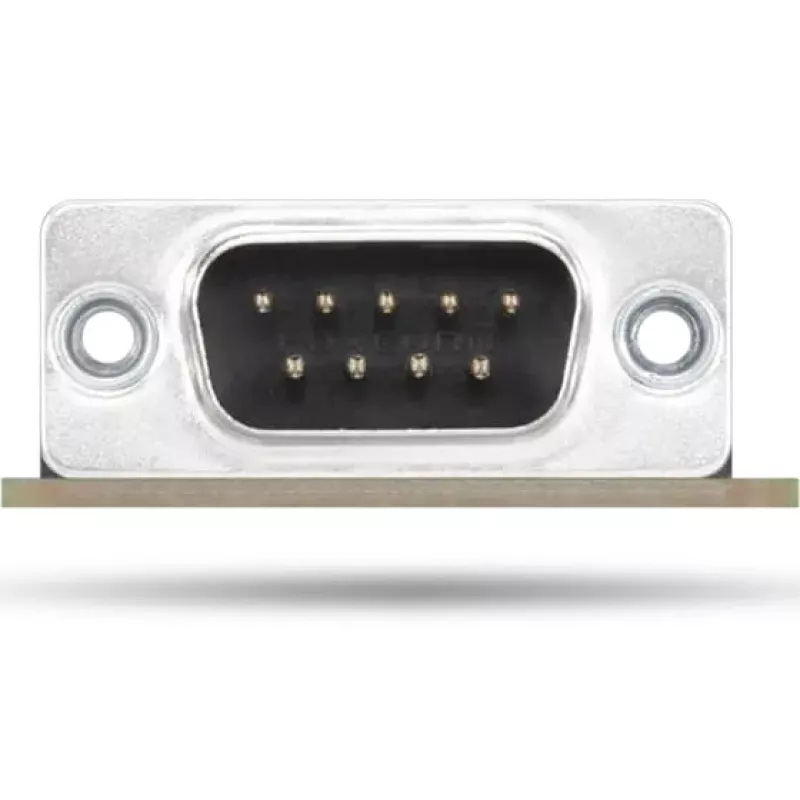

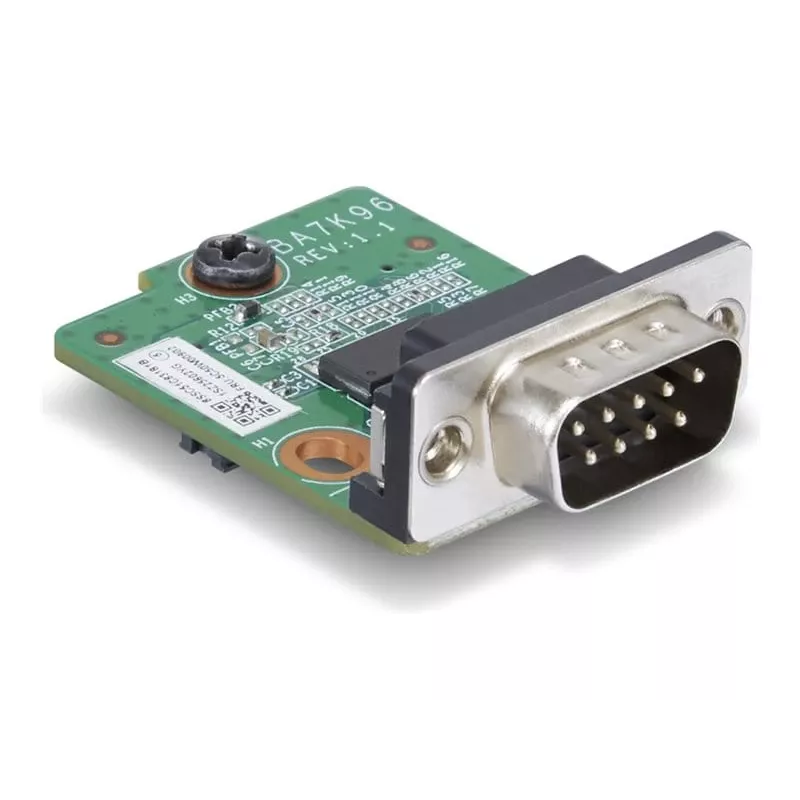

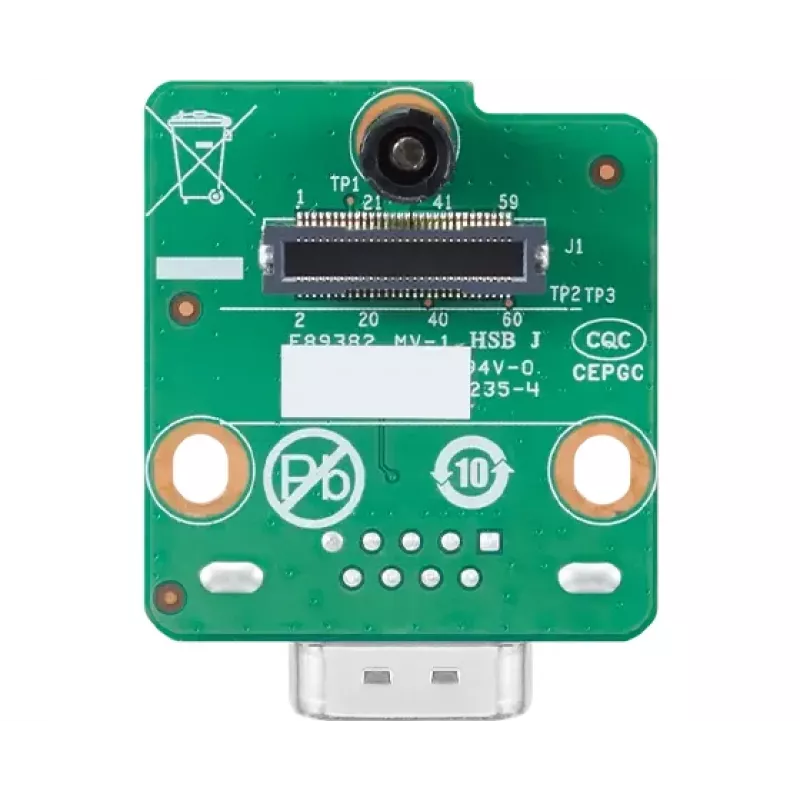

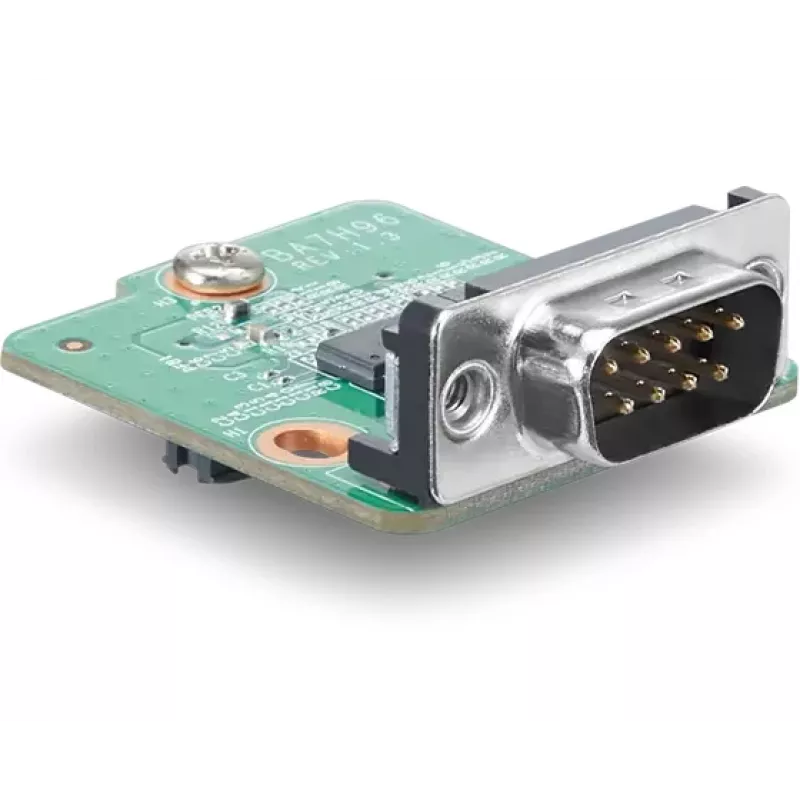

Vidinė COM išplėtimo plokštės adapteris Lenovo — RS-232 išvestis, BTB sąsaja, lizdas, žalia, 39,5×36,2×1,6 mm

Lenovo vidinis COM išplėtimo plokštės adapteris suteikia RS-232 nuoseklųjį išėjimą per BTB (lentos prie lentos) sąsają. Šis kompaktiškas, žalias spausdintinės plokštės modulis (39,5 × 36,2 × 1,6 mm) skirtas montuoti viduje suderinamose Lenovo Tiny sistemose ir leidžia prijungti senesnius įrenginius, pramoninę įrangą ar išorinius įrenginius, kuriems reikalinga RS-232 sąsaja. Adapteris sertifikuotas pagal FCC, CE ir CB standartus ir suderinamas su „Windows 11“.

Privalumai

Adapteris siūlo paprastą RS-232 išvestį per vyrišką BTB sąsajos jungtį, užimant minimalią vietą pagrindinėje plokštėje. Dėl kompaktiškų matmenų ir standartizuotų sertifikatų supaprastinama integracija į suderinamus Lenovo kompiuterius, išlaikant tinkamą elektros ir reguliavimo atitiktį nuosekliajam ryšiui.

Tinka

• Senesnių nuosekliųjų įrenginių, naudojančių RS-232, prijungimui
• Pramoniniams valdikliams ir matavimo įrangai
• Išoriniams įrenginiams, kuriems reikia vidinio nuosekliojo prievado Lenovo Tiny sistemose
• Sistemų integratoriams ir technikams, montuojantiems vidinius išplėtimo modulius

Pagrindinės specifikacijos

• Sąsaja: RS-232 išvestis per BTB (lentos prie lentos) sąsają
• Jungtis: vyriška BTB sąsajos jungtis
• Matmenys: 39,5 × 36,2 × 1,6 mm
• Spalva: žalia (spausdintinė plokštė)
• Suderinamumas: pasirinkti Lenovo Tiny kompiuteriai; palaikoma „Windows 11“
• Sertifikatai: FCC, CE, CB
• Gamintojo dalies numeris (MPN): 4XH1K25073
• EAN: 0195892090182

Kaip naudoti

Įdiekite išplėtimo plokštės adapterį ant numatytos BTB sąsajos jungties suderinamo Lenovo Tiny sistemos viduje, vadovaudamiesi kompiuterio gamintojo techninės priežiūros instrukcijomis. Prieš montuodami įsitikinkite, kad sistema išjungta ir atjungta nuo maitinimo. Po fizinio įdiegimo patikrinkite, ar jungtis tvirta, ir paleiskite sistemą. Įdiekite arba patikrinkite įrenginių tvarkykles ir nustatykite nuosekliojo prievado parametrus (perdavimo spartą, lyginumo bitą, duomenų bitus, stabdymo bitus) operacinėje sistemoje, kad jie atitiktų prijungtą įrenginį.

Rekomendacijos

Naudokite šį vidinį adapterį tik su palaikomais Lenovo Tiny modeliais ir pasiskaitykite sistemos aparatinės įrangos vadove, kuriose vietose tinkamai montuoti ir kaip elgtis. Venkite elektrostatinės iškrovos montavimo metu ir patikrinkite, ar RS-232 signalų lygiai ir įžeminimas atitinka prijungtą įrangą.
