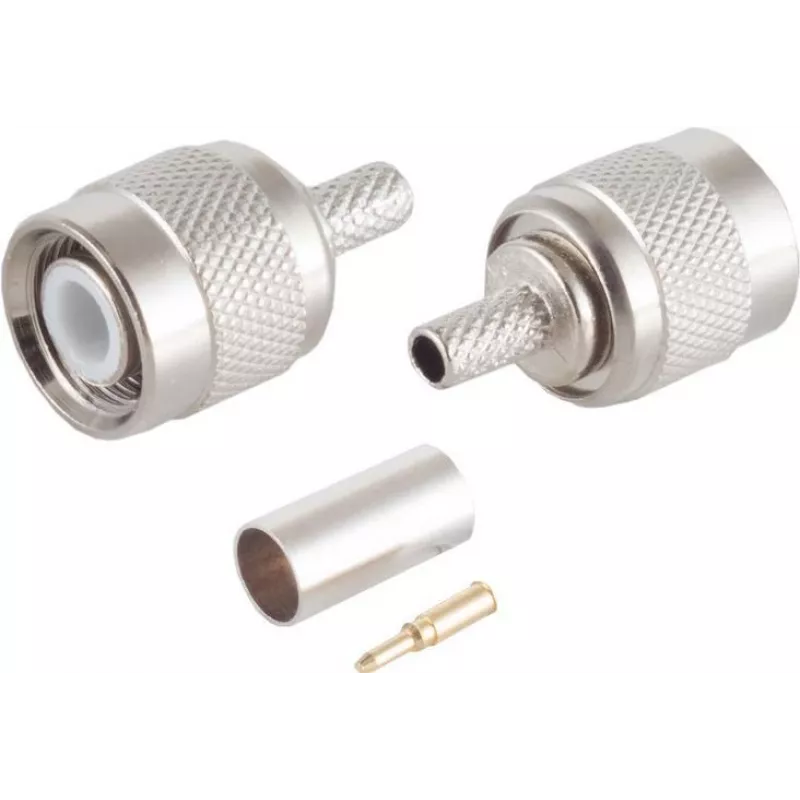

Video jungtis TNC ShiverPeaks 98885, skirta RG58/U kabeliui, užspaudžiamasis montavimas

Video jungtis TNC ShiverPeaks 98885, skirta RG58/U kabeliui su užspaudžiamuoju montavimu, yra srieginė TNC kištukinė jungtis, sukurta jungtis prie TNC lizdinių prievadų vaizdo, RF ir stebėjimo įrangoje. Ji skirta naudoti su RG58/U bendraašiu kabeliu ir užtikrina mechaniškai patikimą užspaudžiamą centrinės gyslos ir išorinio ekrano sujungimą, laiduojantį patikimą RF/vaizdo signalo perdavimą lauko ar dirbtuvių montavimo sąlygomis.

Privalumai

Ši TNC jungtis siūlo kompaktišką srieginę sąsają, atsparią vibracijai ir netyčiniam atsijungimui, palyginti su stumiamo tipo jungtimis. Užspaudžiamasis montavimas užtikrina nuoseklų elektrinį kontaktą ir pakartojamą mechaninį stiprumą, kai montuojama naudojant tinkamus užspaudimo įrankius ir įvores. Suderinamumas su RG58/U kabeliu daro ją tinkama įprastoms analoginio vaizdo ir RF reikmėms, kur nurodomas šis bendraašis tipas.

Tinka

• Analoginėms vaizdo stebėjimo sistemoms ir apsaugos kamerų jungtims naudojant RG58/U kabelį
• RF bandymų stendams ir radijo įrangai, reikalaujančiai TNC sąsajų
• Dirbtuvių ar lauko montavimui, kai pageidaujamas užspaudžiamasis montavimas
• Esamų RG58/U bendraašių kabelių linijų modernizavimui ar remontui

Pagrindinės specifikacijos

• Jungties tipas: TNC kištukas (srieginis)
• Suderinamumas su kabeliu: RG58/U bendraašis kabelis
• Montavimo būdas: užspaudimas centrinei gyslai ir išorinei įvorei
• Elektrinė paskirtis: RF/vaizdo signalo perdavimas
• Tipinė naudojimo aplinka: stebėjimas, analoginės vaizdo sistemos, radijo įranga

Kaip naudoti

Paruoškite RG58/U kabelį: nuimkite išorinį apvalkalą, apkirpkite pynę ir dielektriką pagal rekomenduojamus šiai jungčiai matmenis, tada užmaukite užspaudimo įvorę ant kabelio. Įkiškite centrinę gyslą į kaištį ir įstatykite dielektriką į jungties korpusą. Užmaukite įvorę ant pynės ir užspauskite suderinamu užspaudimo įrankiu, pritaikytu RG58/U įvorėms. Galiausiai prisukite surinktą jungtį prie atitinkamo TNC lizdo, kad užtikrintumėte patikimą srieginį sujungimą.

Rekomendacijos

Naudokite nurodytas užspaudimo įvores ir kalibruotą užspaudimo įrankį, pritaikytą RG58/U, kad pasiektumėte tinkamą mechaninį ir elektrinį veikimą. Patikrinkite kiekvieną jungtį, ar centrinis kaištis tinkamai įstatytas ir įvorė visiškai apgaubia pynę. Venkite perveržti movą ant įrangos prievadų, kad nepažeistumėte sriegių ir užtikrintumėte patikimą signalo vientisumą.
