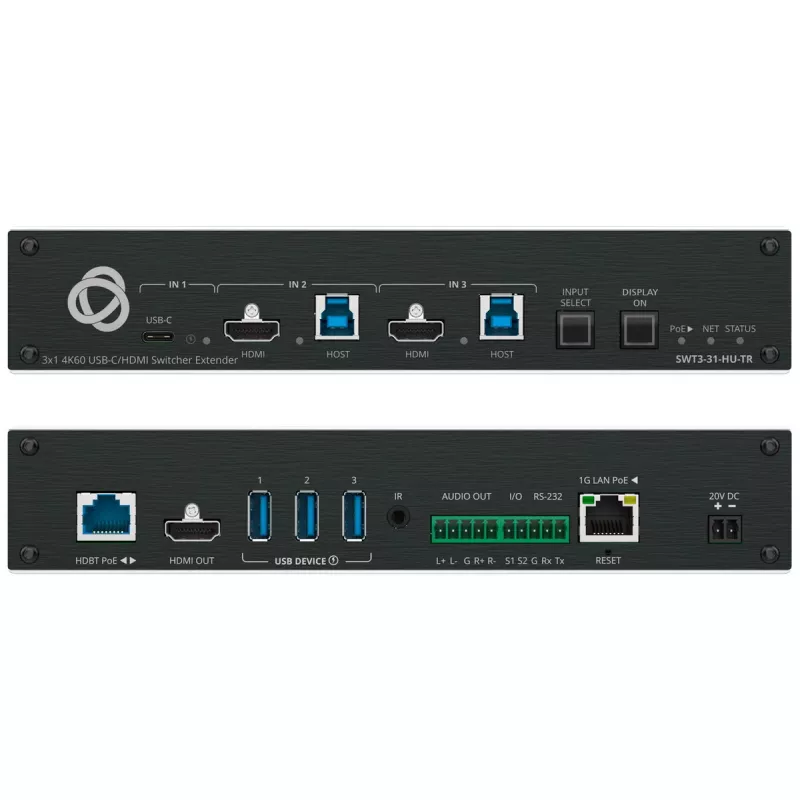

Video jungiklis Kramer Electronics SWT3-31-HU-TR HDMI MiniDP VGA USB-C

„Kramer Electronics SWT3-31-HU-TR“ yra didelio našumo automatinis perjungiklis ir HDBaseT 3.0 plėtiklis, palaikantis vieną USB-C ir dvi HDMI/USB įvestis, HDMI išvestį ir išplėstinio nuotolio perdavimą vytos poros kabeliu. Jis pratęsia 4K60Hz (4:4:4) HDMI vaizdo signalą, USB 2.0, Ethernet, RS-232, IR ir maitinimo signalus ir gali būti sukonfigūruotas kaip siųstuvas (išvestis) arba imtuvas (įvestis). Įrenginys leidžia perjungti vietinius ir nuotolinius USB išorinius įrenginius, pvz., kambario kameras ir mikrofonus, prie aktyvaus USB pagrindinio įrenginio, palengvindamas hibridinius susitikimus, kuriuose dalyvauja tiek vietoje esantys, tiek prisijungę internetu dalyviai.

Privalumai

Perjungiklis užtikrina valdomą susietų signalų AV ir USB perjungimą bendradarbiavimo hibridiniams susitikimams, leidžiant keliems dalyviams dalintis turiniu tiek su kambaryje esančiais, tiek su internetu prisijungusiais dalyviais. Jis priima DP-Alt-Mode USB-C šaltinius su USB 2.0, Ethernet ir iki 60 W maitinimo tiekimu (PD, jei palaikoma) vienu kabeliu, kad būtų patogu naudoti BYOD įrenginius. Kaip HDBaseT standarto plėtiklis, jis palaiko ilgo nuotolio perdavimą varine vytos poros kabeliu ir yra suderinamas su kitais HDBaseT reikalavimus atitinkančiais produktais. Įrenginys atitinka HDCP 2.3 ir HDMI 2.0 standartus bei palaiko pažangius garso formatus, HDMI atspindėjimą, išmanų EDID valdymą (I-EDIDPro), garso išskyrimą į subalansuotą analoginę išvestį, automatinį įvesčių perjungimą ir kelias valdymo galimybes, įskaitant IP, RS-232, IR ir vietinius mygtukus. Jis taip pat siūlo dvikryptį Ethernet, RS-232 ir IR išplėtimą, IT lygio 802.1x autentifikavimą, programinės įrangos valdymą per žiniatinklio sąsają ir lanksčias PoE maitinimo parinktis kompaktiškame pusės stovo 1U korpuse.

Tinka (uždaviniams / naudojimo atvejams)

• Įmonių ir švietimo įstaigų hibridinių susitikimų kambariams ir klasėms
• Patalpoms, kuriose reikia vienu metu perjungti AV ir USB išorinius įrenginius (kamera, mikrofonas, garso juosta)
• BYOD pristatymų sąrankoms naudojant USB-C nešiojamuosius kompiuterius ir mobiliuosius įrenginius
• Ilgo nuotolio AV išplėtimui esamomis varinės vytos poros infrastruktūromis
• Įdiegimams, kuriems reikalingas centralizuotas IP arba RS-232 valdymas ir saugus LAN išplėtimas

Pagrindinės specifikacijos

• Įvestys: 1 × USB-C (DP Alt Mode), 2 × HDMI/USB
• Išvestis: HDMI + HDBaseT 3.0 (siųstuvo arba imtuvo režimas)
• Vaizdas: iki 4K60Hz (4:4:4), HDMI 2.0 funkcijų rinkinys, HDCP 2.3
• USB: aktyvus USB 3.2 prieglobos įrenginys perjungiklio pusėje; USB 2.0 išplėtimas tarp siųstuvo ir imtuvo
• Garsas: iki 32 kanalų skaitmeninio garso; subalansuota analoginė garso išvestis (išskirta)
• Valdymas ir išplėtimas: Ethernet (iki 1 Gbps), dvikryptis RS-232, dvikryptis IR, įvestis/išvestis
• Maitinimas: PoE parinktys (per LAN arba HDBaseT), iki 60 W maitinimo tiekimas USB-C įrenginiui, jei palaikoma
• Sauga ir valdymas: 802.1x autentifikavimas; nuotolinis programinės įrangos atnaujinimas ir valdymas per žiniatinklį
• Mechanika: 1U pusės stovo, be ventiliatoriaus, juodas aliuminis korpusas; svoris ~0,9 kg

Kaip naudoti

Įdiekite įrenginį kaip HDBaseT siųstuvą arba imtuvą, atsižvelgdami į savo topologiją, ir prijunkite šaltinius prie USB-C bei HDMI įvesčių. Prijunkite HDBaseT vytos poros kabelį prie atitinkamo HDBaseT prievado, o jei reikia vietinio atspindėjimo, prie HDMI išvesties prijunkite HDMI ekraną. Nustatykite aktyvaus USB prieglobos įrenginio vietą (siųstuvo arba imtuvo pusėje) ir prijunkite vietinius arba nuotolinius USB išorinius įrenginius, pvz., kameras ir mikrofonus. Naudokite žiniatinklio sąsają, IP valdymą, RS-232, IR arba vietinius skydelio mygtukus, kad pasirinktumėte įvestis, nustatytumėte EDID nuostatas ir apibrėžtumėte automatinio perjungimo veikseną. BYOD atveju prijunkite DP-Alt-Mode USB-C įrenginį vienu kabeliu, kad perduotumėte vaizdo signalą, USB duomenis, Ethernet ir pasirinktiną PD maitinimą.

Rekomendacijos

Siekiant geriausio ilgo nuotolio veikimo, naudokite „Kramer“ rekomenduojamus vytos poros kabelius ir laikykitės HDBaseT diegimo gairių. Nustatymo metu sukonfigūruokite EDID ir automatinio perjungimo nuostatas, kad jos atitiktų ekrano ir susitikimo darbo eigos reikalavimus, ir pritaikykite 802.1x tinklo nustatymus ten, kur reikalinga saugi LAN prieiga.
