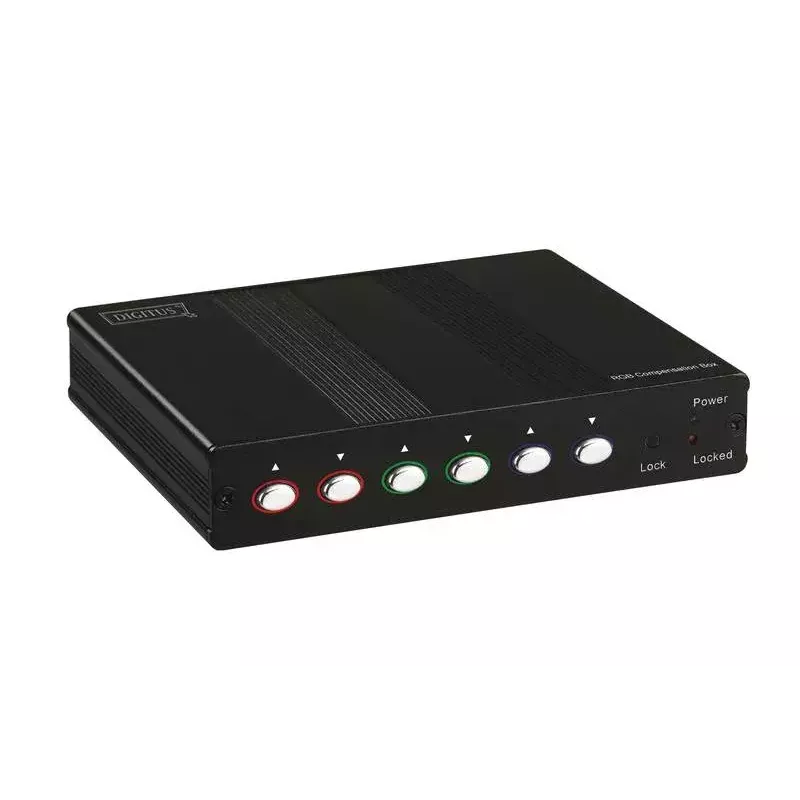

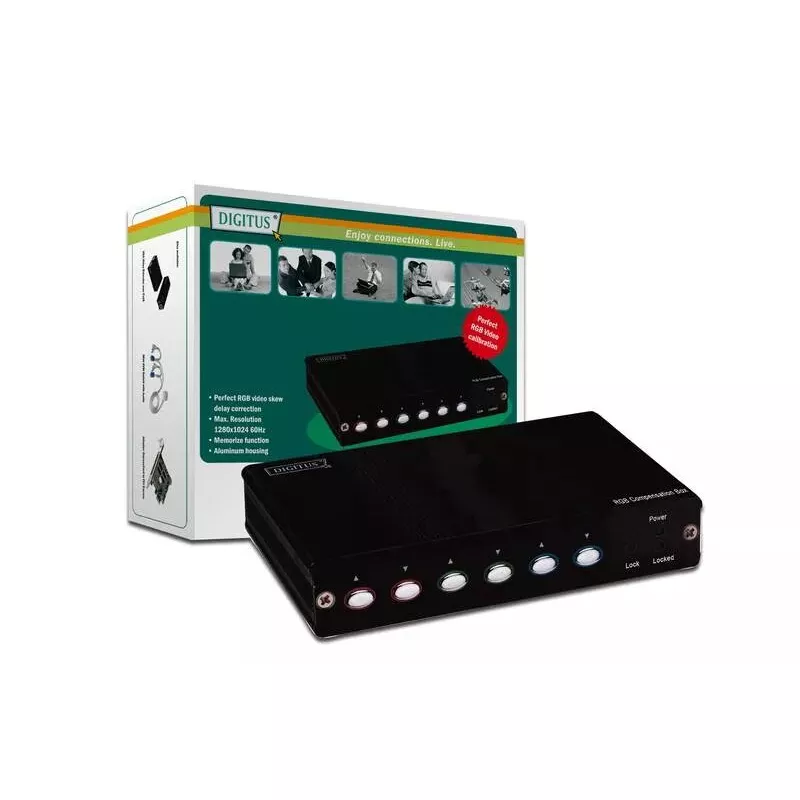

VGA vaizdo skirstytuvas Digitus DC-59100 1280x1024 150m Juoda

Digitus DC-59100 yra kompaktiškas VGA kalibravimo įrenginys, skirtas koreguoti RGB signalų vėlavimo skirtumus, perduodant vaizdo signalus ilgais CAT5 kabeliais. Kai kabelio ilgis viršija 150 metrų, vėlavimo skirtumas tampa reikšmingas; šis įrenginys kompensuoja laiko skirtumus, kad būtų atkurtas ryškus, tinkamai suderintas vaizdas. Jis palaiko maksimalią 1280x1024 skiriamąją gebą esant 60 Hz dažniui ir yra įdėtas į aliuminio korpusą su pridedamu 12 V maitinimo šaltiniu.

Privalumai

Įrenginys užtikrina tikslų RGB vaizdo signalų vėlavimo skirtumų koregavimą 2 ns reguliavimo žingsniais, o bendras korekcijos diapazonas siekia 62 ns vėlavimą. Jame yra atminties funkcija, skirta išsaugoti nustatymus, ir klavišų užrakto funkcija, apsauganti nuo atsitiktinių pakeitimų. Kompaktiškas aliuminio korpusas ir lengvas dizainas palengvina montavimą įvairiose sistemose.

Tinka

• VGA vaizdo signalų perdavimui ilgais CAT5 kabeliais (virš 150 m)
• Įrenginiams, kuriems reikia vaizdo suderinimo ir laiko korekcijos
• Sistemoms, naudojančioms ekranus iki 1280x1024@60Hz

Pagrindinės specifikacijos

• Maksimali skiriamoji geba: 1280x1024 esant 60 Hz
• Bendras vėlavimo koregavimas: 62 ns
• Vėlavimo žingsnio padidėjimas: 2 ns
• Maitinimas: DC 12 V / 600 mA (adapteris pridedamas)
• Korpuso medžiaga: Aliuminis
• Matmenys (I×P×A): 130×85×29,5 mm; Svoris: 225 g
• Pakuotės turinys: kalibravimo įrenginys, naudojimo instrukcija, DC 12 V/600 mA maitinimo adapteris, 1,2 m VGA kabelis (HD DSUB 15 kontaktų kištukas-kištukas)

Kaip naudoti

Prijunkite VGA šaltinį prie įvesties, o ekraną prie išvesties naudodami pridedamą VGA kabelį. Įjunkite įrenginį su pridedamu 12 V/600 mA adapteriu. Jei perduodate CAT5 kabeliais, ilgesniais nei 150 m, reguliuokite vėlavimo skirtumą 2 ns žingsniais, kol vaizdas taps ryškus, o spalvos tinkamai suderintos. Naudokite atminties funkciją, kad išsaugotumėte pakoreguotą nustatymą, ir įjunkite klavišų užraktą, kad išvengtumėte nepageidaujamų pakeitimų.

Rekomendacijos

Jei kabelio ilgis mažesnis nei 150 m, vėlavimo skirtumas yra nežymus ir paprastai korekcija nereikalinga. Kalibruodami reguliuokite mažais žingsniais ir tikrinkite vaizdo kokybę esant tikslinei 1280x1024@60Hz raiškai.
