ACT 1x2 DisplayPort 1.4 MST skirstytuvas

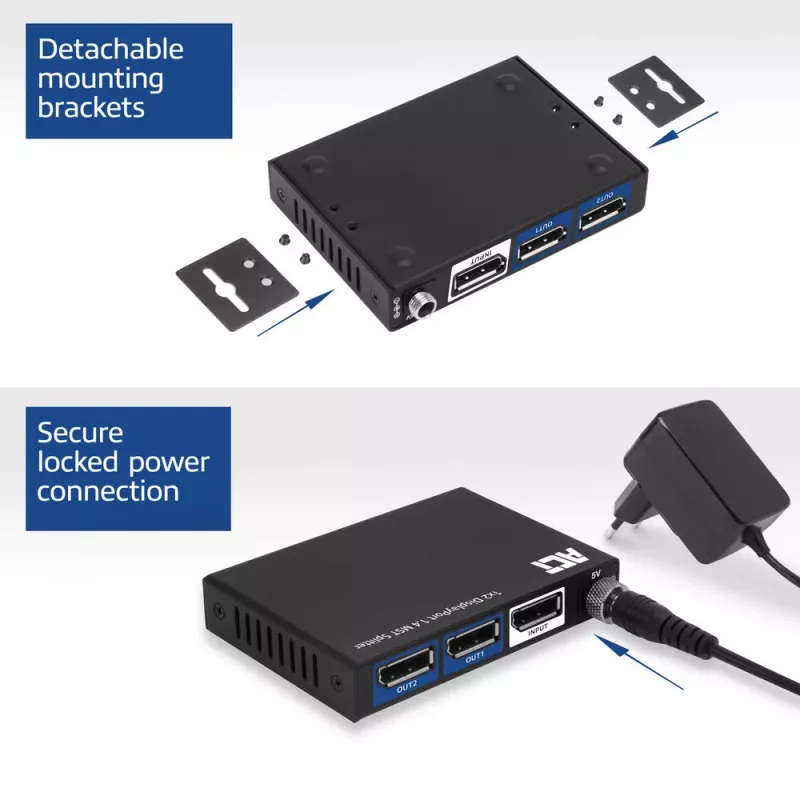

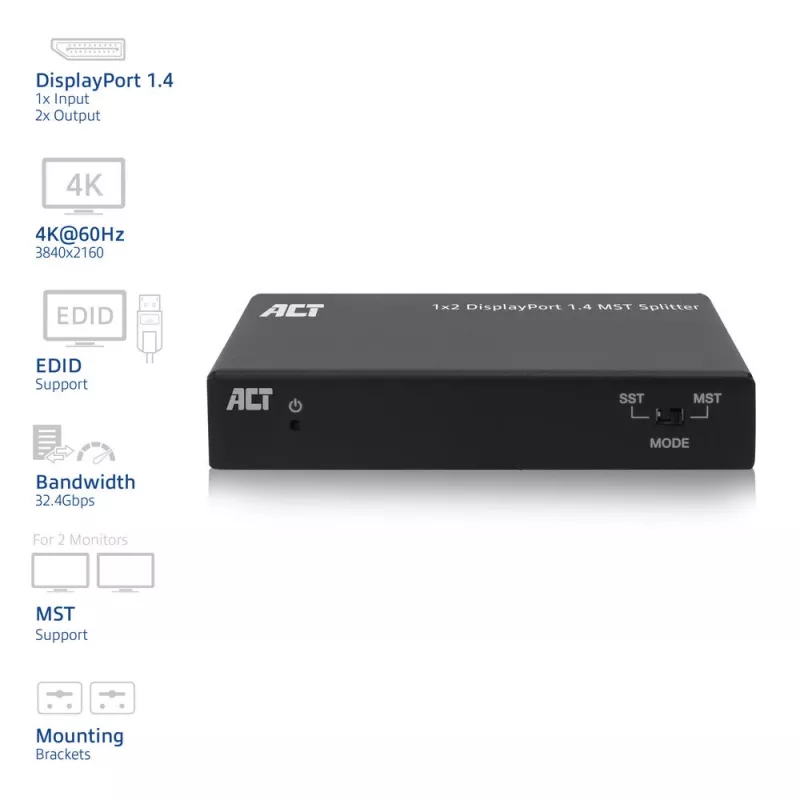

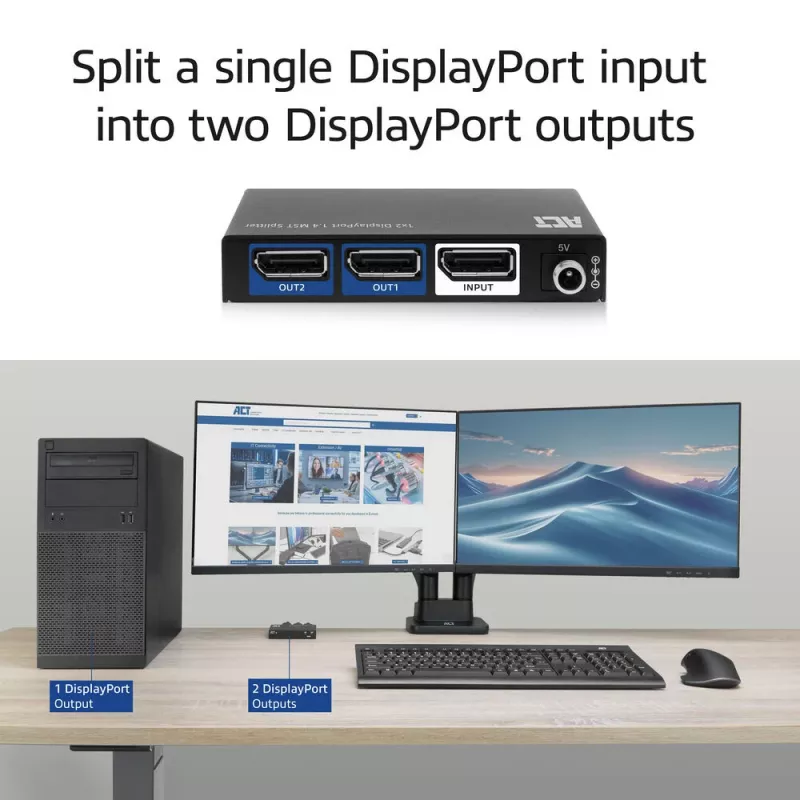

ACT 1x2 DisplayPort 1.4 MST skirstytuvas (AC7720) padalija vieną DisplayPort šaltinį į du DisplayPort išėjimus, palaikydamas tiek vieno srauto perdavimą (SST), skirtą veidrodiniams ekranams, tiek kelių srautų perdavimą (MST), skirtą išplėstiniam darbalaukiui. Esant bendrai 32,4 Gbps pralaidai, įrenginys SST režimu gali užtikrinti iki 8K@30Hz, o MST režimu – iki 4K@60Hz kiekvienam ekranui, priklausomai nuo šaltinio galimybių. Skirstytuvas turi automatinį EDID derinimą, dviejų režimų DisplayPort (DP++) palaikymą, varžtu užfiksuojamą maitinimo jungtį, apsaugančią nuo atsitiktinio atjungimo, nuimamus tvirtinimo laikiklius, suteikiančius lankstumo montuojant, ir 5.1 kanalo garso palaikymą.

Privalumai

Skirstytuvas siūlo lanksčias ekrano konfigūracijas – veidrodinį arba išplėstinį – išlaikant aukštą raišką ir spalvų tikslumą dėl DisplayPort 1.4 ir DSC 1.2 palaikymo. EDID derinimas supaprastina suderinamumą su įvairiais šaltiniais ir monitoriais. Fizinės savybės, tokios kaip apsaugota maitinimo jungtis ir nuimami laikikliai, daro įrenginį tinkamą tiek staliniam, tiek stacionariam montavimui.

Tinkama naudoti

Kai gali netikti

Maksimali vieno ekrano raiška ir atnaujinimo dažnis priklauso nuo bendros šaltinio pralaidos ir prijungtų ekranų skaičiaus; ne visi šaltiniai MST režimu palaikys 4K@60Hz kiekvienam ekranui. Skirstytuvas naudoja DisplayPort jungtis; norint prijungti HDMI ar DVI ekranus, reikia naudoti pasyvų DP–HDMI/DVI adapterį ir užtikrinti, kad šaltinis palaiko dviejų režimų DisplayPort (DP++).

Pagrindinės specifikacijos

Kaip naudoti

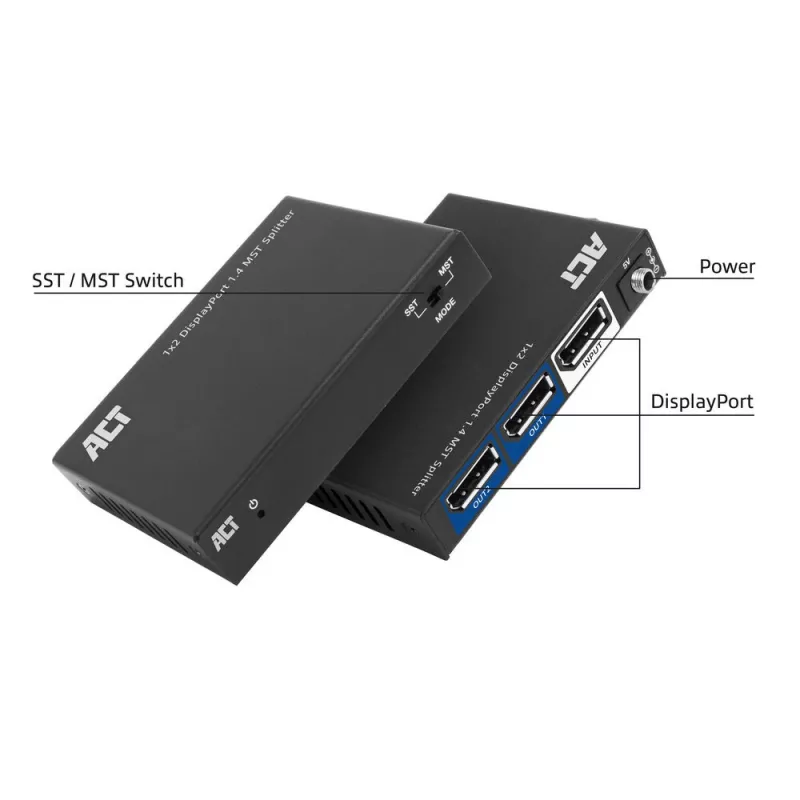

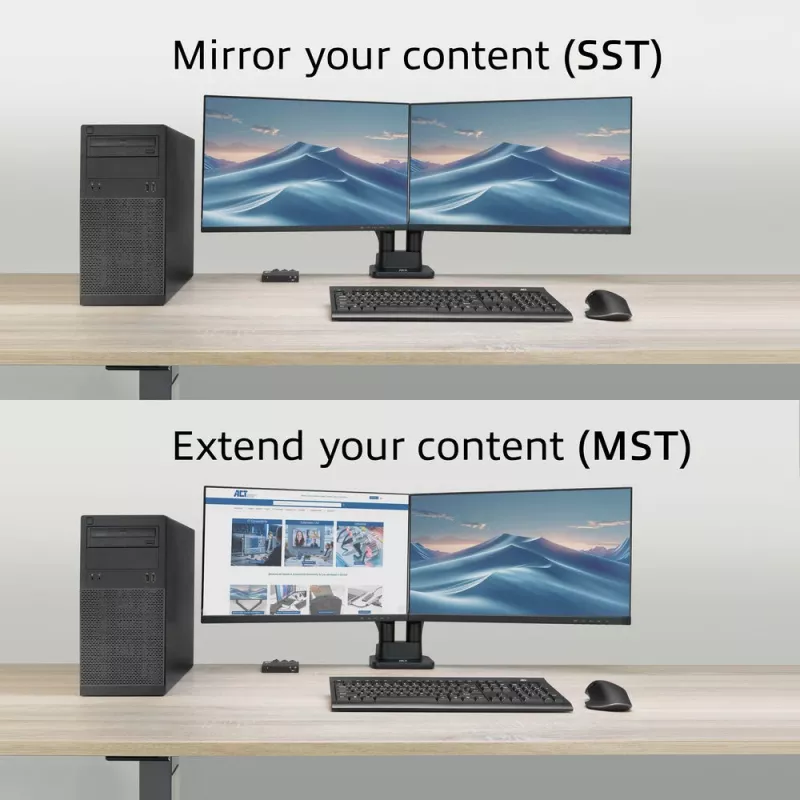

Prijunkite šaltinio įrenginio DisplayPort išėjimą prie skirstytuvo įėjimo, tada prie skirstytuvo išėjimų prijunkite iki dviejų DisplayPort monitorių. Pasirinkite SST režimą, kad abiejuose ekranuose būtų rodomas tas pats vaizdas, arba MST režimą, kad darbalaukis būtų išplėstas per abu ekranus, naudodami režimo jungiklį. Jei reikia prijungti HDMI ar DVI monitorių, naudokite pasyvų DisplayPort–HDMI/DVI adapterį ir įsitikinkite, kad jūsų šaltinis palaiko DP++. Pritvirtinkite maitinimo kabelį varžtine jungtimi ir, jei reikia, sumontuokite skirstytuvą naudodami nuimamus laikiklius. Jei jungiate papildomus DisplayPort monitorius per grandinę, prijunkite juos per skirstytuvo Daisy-Chain išėjimą ir atminkite, kad bendra pralaida bus dalinama tarp ekranų.

Į ką atsižvelgti prieš perkant

Rekomendacijos

Norėdami geriausių rezultatų su išplėstiniu darbalaukiu (MST), naudokite šaltinį su DisplayPort 1.4 išėjimu ir pakankama pralaida; veidrodinant aukštos raiškos turinį, perjunkite į SST režimą, kad pasiektumėte iki 8K@30Hz. Įsitikinkite, kad kabeliai ir adapteriai yra sertifikuoti pagal DisplayPort 1.4, kad būtų išlaikytas signalo vientisumas.
