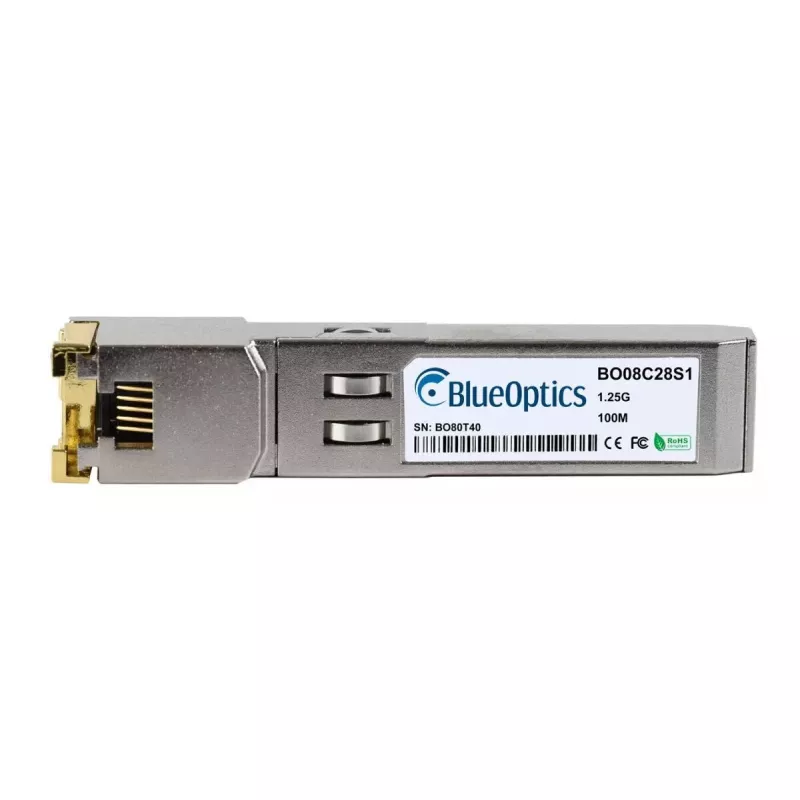

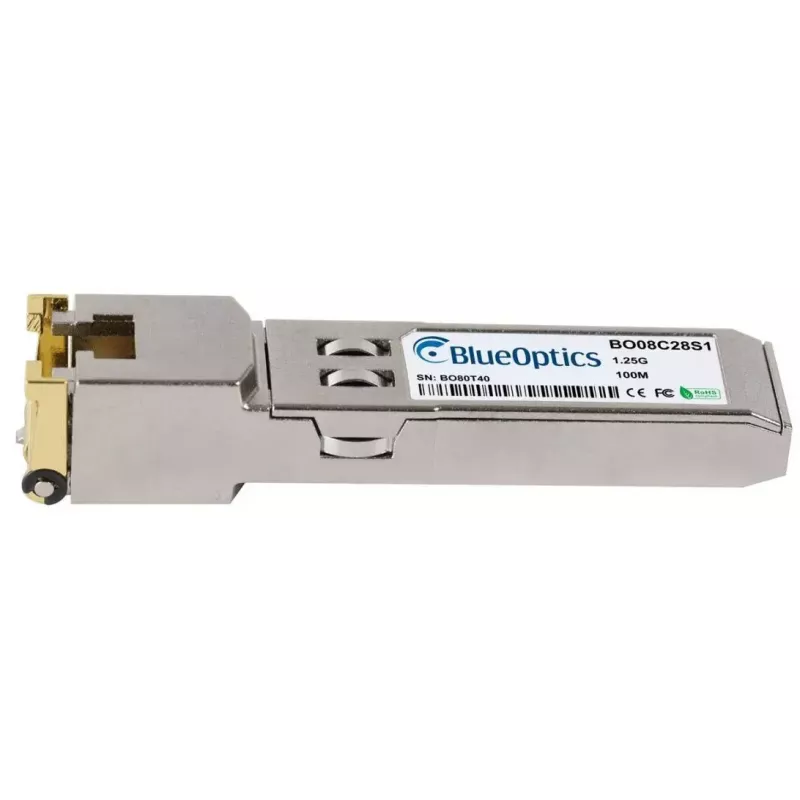

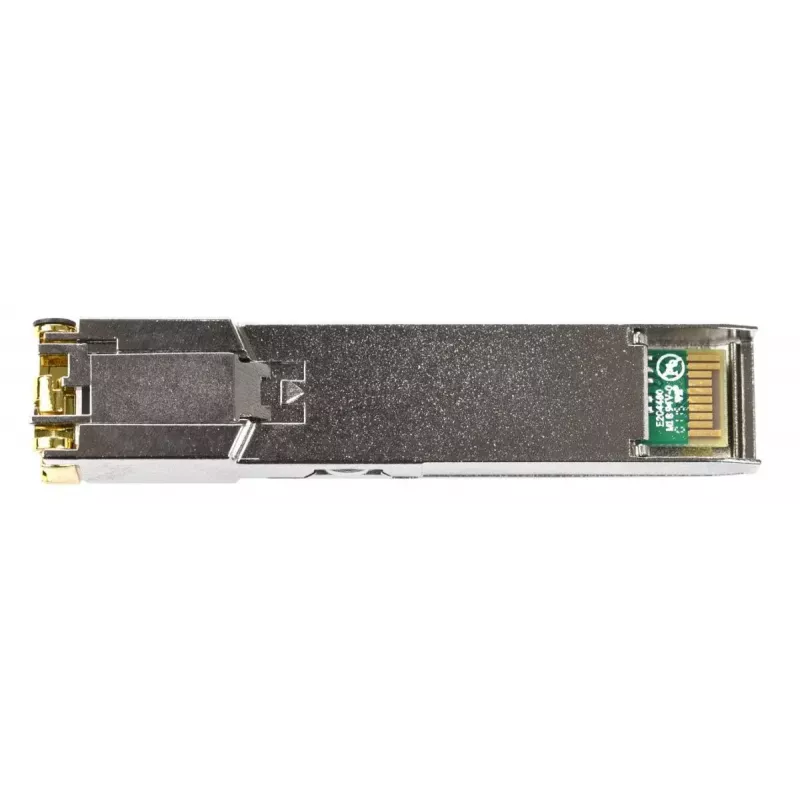

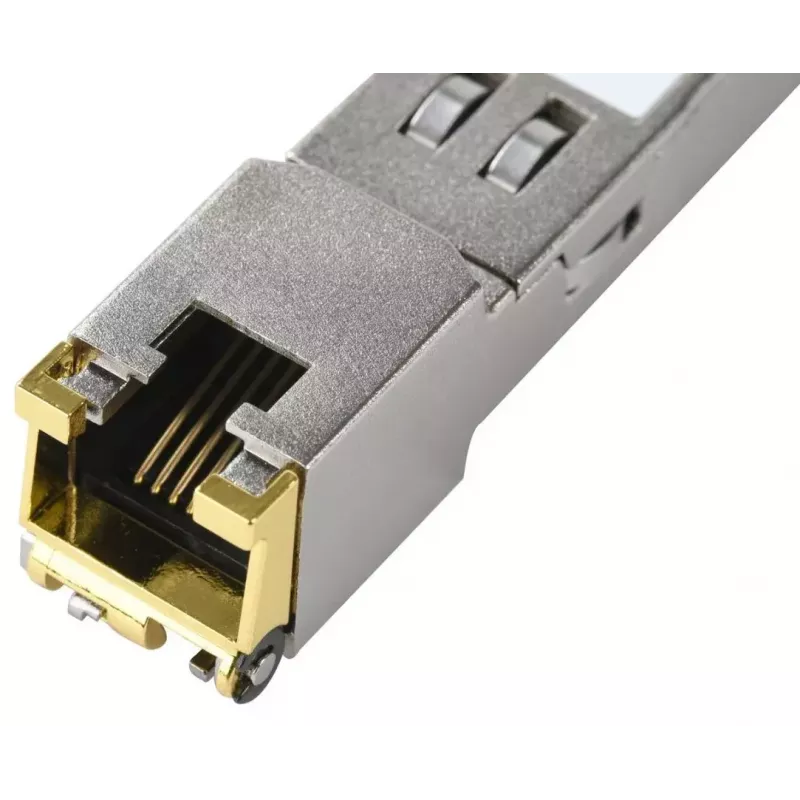

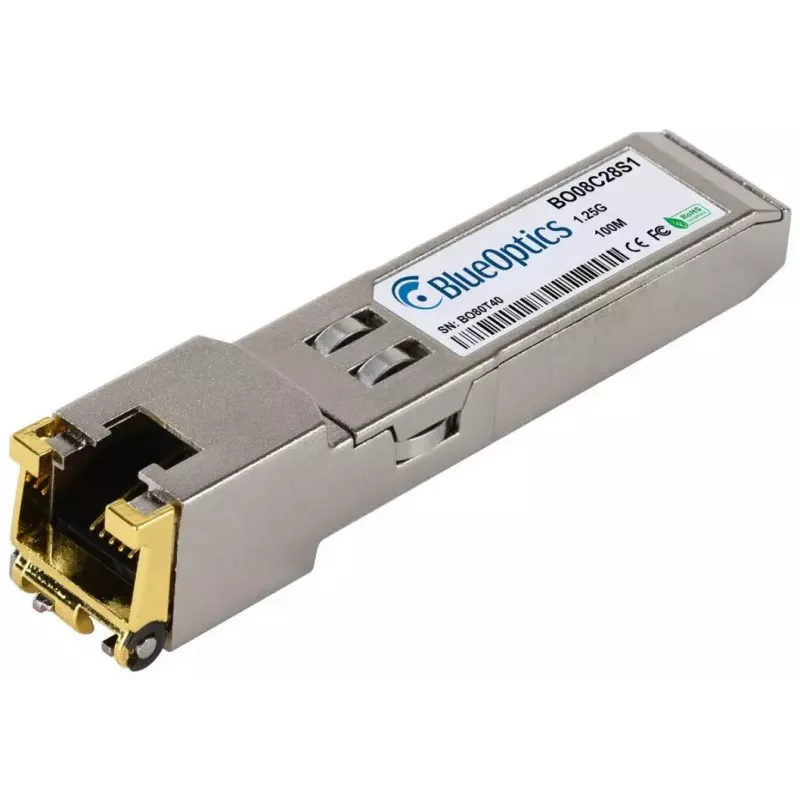

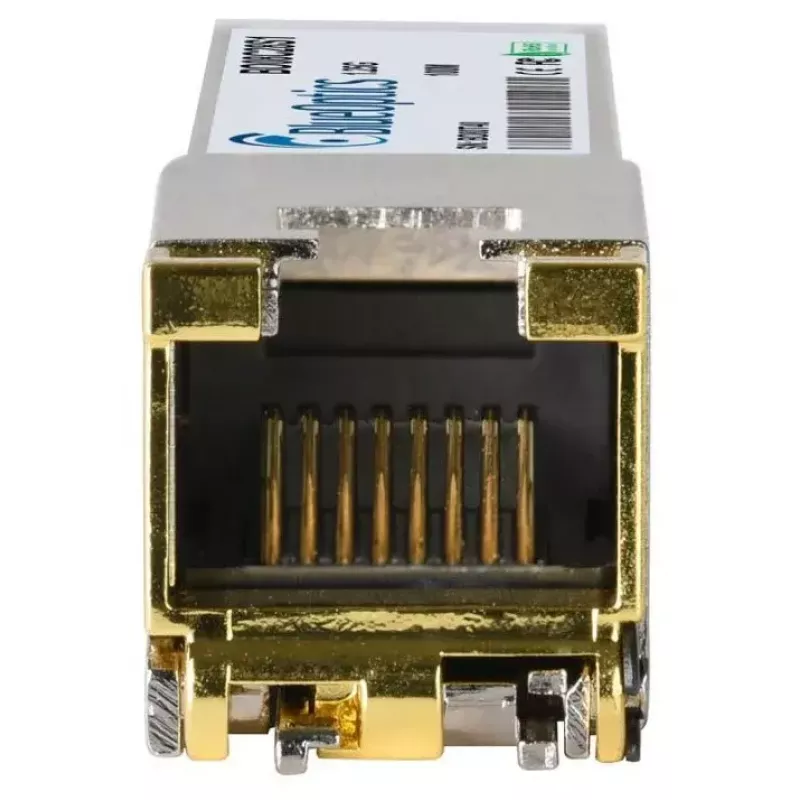

Varinis tinklo siųstuvo-imtuvo modulis BlueOptics XBR-000190-EN-BO 1250 Mbit/s RJ-45

BlueOptics XBR-000190-EN-BO yra varinis tinklo siųstuvo-imtuvo modulis, sukurtas duomenų perdavimui iki 1250 Mbit/s. Turintis RJ-45 sąsają ir kompaktišką sidabrinį korpusą, sveriantį apie 20 g, šis SFP siųstuvas-imtuvas atitinka RoHS reikalavimus ir MSAsuderinamą formos faktorių bei elektrines specifikacijas, skirtas naudoti suderinamoje tinklo įrangoje. Jis palaiko standartines 1000BASE-T varines Ethernet jungtis per vytos poros kabelius ir skirtas tiesioginiam integravimui į komutatorius, maršrutizatorius ir kitus įrenginius, priimančius SFP RJ-45 modulius.

Privalumai

Modulis siūlo standartizuotą RJ-45 sąsają lengvam karštojo prijungimo įdėjimui į SFP prievadus, įgalinant 1,25 Gbit/s klasės varines Ethernet jungtis nekeičiant pagrindinės įrangos. Kompaktiškas dydis ir mažas svoris mažina erdvės ir valdymo apribojimus tankiuose įrenginiuose. Atitikimas RoHS užtikrina sumažintą pavojingų medžiagų kiekį gamyboje. Modulis pagamintas pagal MSAsuderinamus elektrinius ir mechaninius profilius, siekiant išlaikyti sąveikumą su plačiu tinklo įrangos asortimentu, palaikančiu 1000BASE-T SFP modulius.

Pagrindinės specifikacijos

Kaip naudoti

Įdėkite BlueOptics XBR-000190-EN-BO modulį į laisvą SFP lizdą suderinamoje tinklo įrangoje, kol pagrindinis įrenginys yra įjungtas pagal gamintojo nurodymus karštojo prijungimo siųstuvams-imtuvams. Prijunkite siųstuvo-imtuvo RJ-45 prievadą prie varinio Ethernet kabelio (rekomenduojama 5e/6 ar geresnė kategorija) ir patikrinkite ryšio būseną per pagrindinį įrenginį. Jei taikoma, užtikrinkite, kad komutatoriaus ar maršrutizatoriaus programinė įranga leidžia naudoti trečiųjų šalių SFP modulius ir kad pagrindinis įrenginys palaiko skaitmeninio diagnostinio stebėjimo funkcijas, kad būtų galima pasiekti realaus laiko modulio parametrus.

Rekomendacijos

Siekiant patikimo 1 Gbit našumo, naudokite kokybiškus Cat5e ar Cat6 vytos poros kabelius, išlaikykite kabelių ilgį tipinėse 100 m varinėse ribose ir patvirtinkite pagrindinio įrenginio suderinamumą su MSAsuderinamais RJ-45 SFP moduliais. Jei reikalingas stebėjimas, patikrinkite, ar pagrindinis įrenginys palaiko DDM/DOM, kad būtų galima nuskaityti maitinimo įtampą, temperatūrą ir signalo lygius.
