Vandens blokas EK Water Blocks

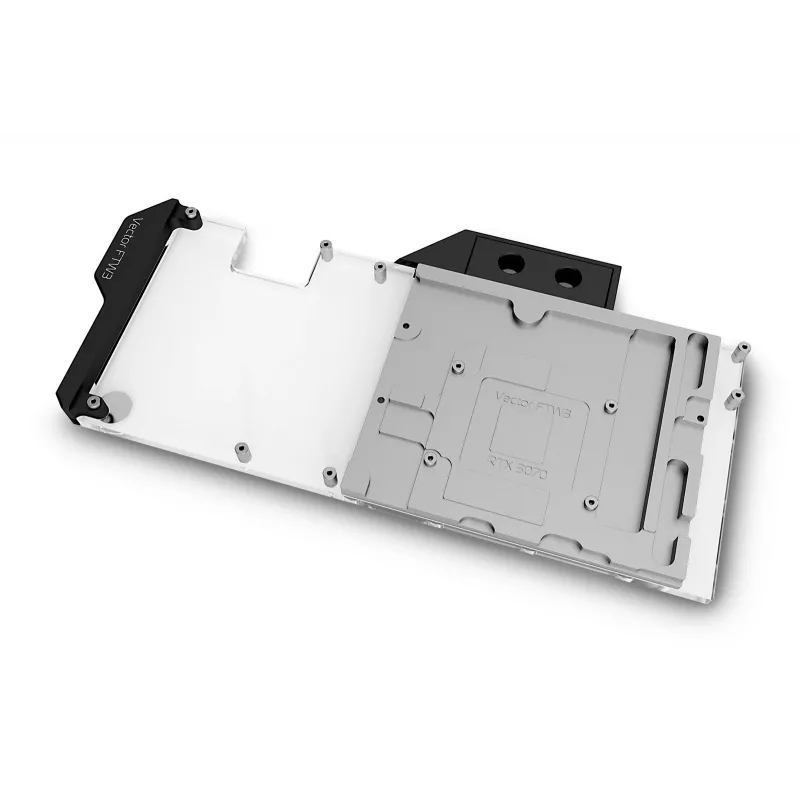

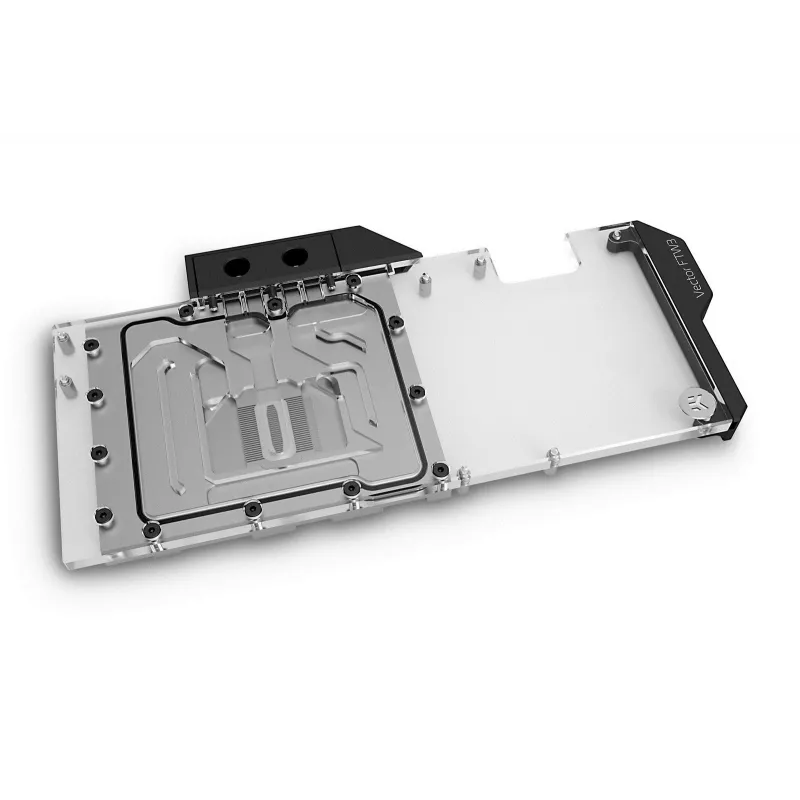

EK-Quantum Vector FTW3 3070 D-RGB yra antros kartos GPU vandens blokas iš EK® Quantum linijos, sukurtas EVGA® FTW3 RTX 3070 vaizdo plokštėms, pagrįstoms NVIDIA® Ampere™ architektūra. Blokas aktyviai aušina GPU lustą, VRAM, VRM galios pakopas ir droselius, turi nikeliuotą varinį pagrindą su CNC apdirbtu akrilo viršumi ir iš anksto sumontuotais žalvariniais stovais. Jame yra adresuojamas D-RGB apšvietimas, o sandarumui užtikrinti naudojami EPDM O-žiedai.

Privalumai

Vector FTW3 3070 D-RGB naudoja atviro padalinto srauto aušinimo variklį su optimizuotais srauto keliais bei purkštuko plokštelės / briaunų geometrija, mažinančia hidrodinaminius nestabilumus ir sūkurius. Jo konstrukcija pasižymi maža hidrauline varža, todėl jis gerai veikia net su lėtesniais siurbliais. Briaunų matrica sudaryta iš 28 mikrobriaunų su 0,6 mm mikrokanalais, kad būtų subalansuotas aušinimo efektyvumas ir minimalus srauto apribojimas. Konstrukcijoje naudojamas nikeliuotas elektrolitinis varis pagrindui ir į stiklą panašus lietas akrilas viršui, užtikrinantis efektyvų šilumos perdavimą ir permatomą apdailą, tinkamą vizualiai integracijai.

Tinka

• EVGA FTW3 RTX 3070 vaizdo plokštėms (NVIDIA Ampere architektūra)
• Individualiems skysčiu aušinamiems žaidimų ir darbo stoties kompiuteriams
• Sistemoms, kuriose reikalinga maža hidraulinė srauto varža (silpnesni ar mažų apsukų siurbliai)

Pagrindinės specifikacijos

• Suderinamumas: EVGA FTW3 RTX 3070
• Aušinimo aprėptis: GPU, VRAM, VRM galios pakopos ir droseliai
• Aušinimo variklis: atviras padalinto srauto su purkštuko plokštele ir 28 mikrobriaunomis (0,6 mm kanalai)
• Medžiagos: nikeliuotas elektrolitinis varinis pagrindas, lietas akrilo viršus, acetalinės jungtys
• Sandarinimas: EPDM O-žiedai

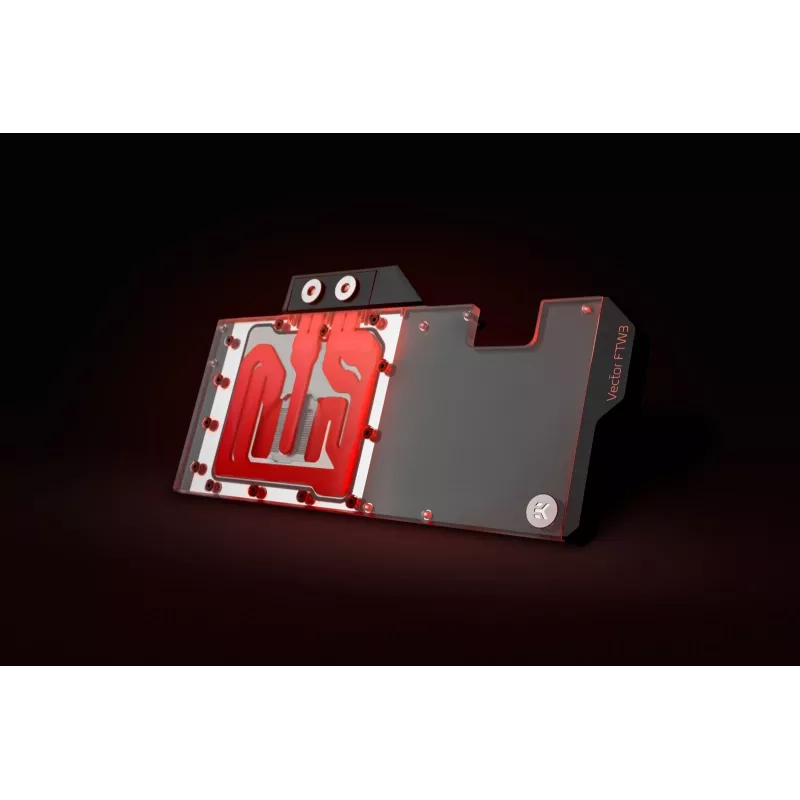

• Apšvietimas: 8 individualiai adresuojami D-RGB šviesos diodai (3 kontaktų D-RGB jungtis, +5V lygiavimas)
• Pridedami priedai: tvirtinimo mechanizmas su įsukamais žalvariniais stovais, varžtai/veržlės/poveržlės, 2 nikeliuoti žalvariniai G1/4" kamščiai, EK-Loop kelių dydžių šešiabriaunis raktas (6/8/9 mm), termo pagalvėlės, 1 g EK-TIM Ectotherm termo pastos

Kaip naudoti

Sumontuokite vandens bloką ant EVGA FTW3 RTX 3070, vadovaudamiesi pateiktu tvirtinimo mechanizmu ir iš anksto sumontuotais žalvariniais stovais. Uždėkite pridedamas termo pagalvėles ir pateiktą EK-TIM Ectotherm termo pastą ant GPU ir kitų kontaktinių vietų, kaip nurodyta. Prijunkite bloką prie savo kontūro naudodami G1/4" jungtis ir sulygiuokite D-RGB 3 kontaktų jungties rodyklę su +5V žyma ant pagrindinės plokštės antraštės, kad įjungtumėte adresuojamą apšvietimą. Tolygiai priveržkite varžtus, kad užtikrintumėte tinkamą kontaktą ir sandarumą.

Rekomendacijos

EK rekomenduoja naudoti pasirenkamą fiksavimo galinę plokštelę, kad būtų geriau palaikoma spausdintinė plokštė, papildomai pasyviai aušinama GPU šerdis ir VRM galinė pusė bei pagerinta bendra išvaizda. Naudokite kokybišką aušinimo skystį ir prieš įjungdami sistemą atlikite sandarumo bandymus.
