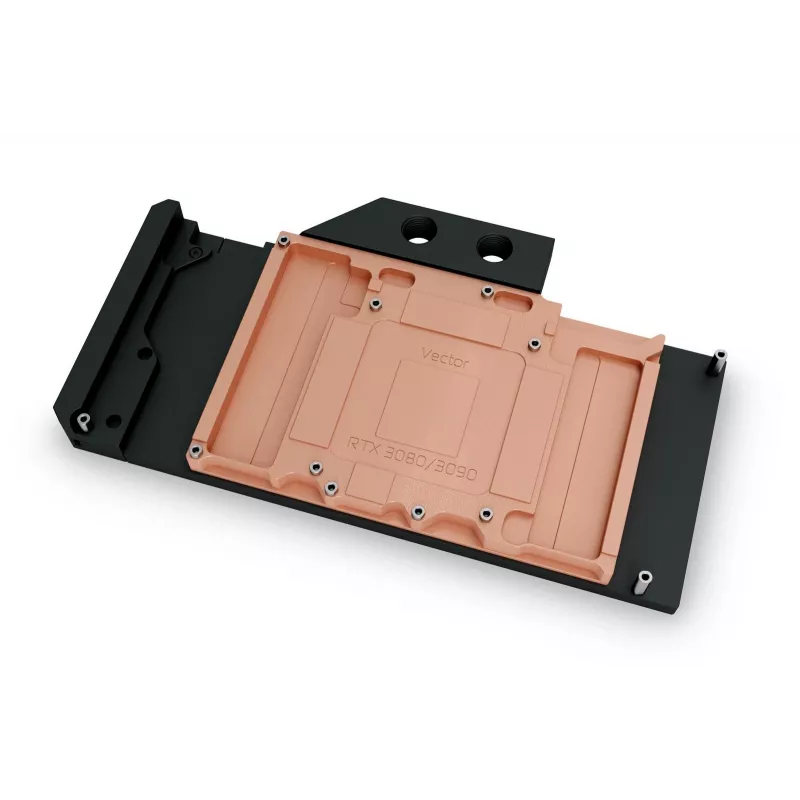

Vandens blokas EK Water Blocks Quantum Vector RTX 3080/3090 — Acetal/Varis, Juoda, 220×124×20.5 mm

EK Water Blocks Quantum Vector RTX 3080/3090 pilno dengimo vandens blokas sukurtas NVIDIA GeForce RTX 3080 ir RTX 3090 vaizdo plokščių skysčiu aušinimui (referencinės PCB konstrukcijos, išskyrus Founders Edition). Blokas sujungia CNC frezuotą elektrolitinio vario šalčio plokštę su juoda POM acetalo viršutine dalimi, kad tiesiogiai aušintų GPU branduolį, VRAM ir VRM komponentus. 220×124×20.5 mm matmenų ir storesniu vario pagrindu, kad būtų išvengta aukštų kondensatorių daugelyje referencinių plokščių, šis antros kartos Vector blokas siūlo platų suderinamumą išlaikant mažą hidraulinį pasipriešinimą. Atviro srauto padalijimo aušinimo variklis, optimizuota srovės plokštė ir 27 mikropelekų matrica su 0,5 mm mikrokanalais užtikrina tolygų aušinimo skysčio paskirstymą ir efektyvų šilumos perdavimą. Komplektą sudaro iš anksto sumontuoti žalvariniai stovai, EPDM O-žiedai patikimam sandarinimui ir jungtims paruošti prievadai; gaminys pagamintas Slovėnijoje.

Privalumai

Vario šalčio plokštė užtikrina tiesioginį, didelio laidumo kontaktą su GPU, VRAM ir VRM, pagerindama šilumos išsklaidymą lyginant su aušinimu oru. Optimizuota atviro srauto padalijimo konstrukcija ir srovės plokštės geometrija sumažina hidrodinaminius nestabilumus ir sumažina srauto apribojimą, leidžiant efektyviai veikti su mažesnio greičio siurbliais. Storesnis vario pagrindas padidina mechaninį tarpą aukštiems kondensatoriams ant referencinių PCB, o juoda acetalo viršutinė dalis ir terminalai suteikia vienodą estetiką. Iš anksto sumontuoti žalvariniai stovai ir aukštos kokybės O-žiedai supaprastina montavimą ir padidina ilgalaikį atsparumą nuotėkiams.

Tinka

• Skysčiu aušinimo sistemos NVIDIA GeForce RTX 3080 ir RTX 3090 referencinės konstrukcijos vaizdo plokštėms
• Aukšto našumo kompiuterių konstrukcijos, siekiančios žemesnės GPU temperatūros ir sumažinto terminio droseliavimo
• Individualios kontūro sistemos, kuriose reikalingas mažas hidraulinis pasipriešinimas (silpnesni arba mažo greičio siurbliai)
• Vartotojai, planuojantys derinti GPU blokus su laikančiosiomis galinėmis plokštėmis papildomam pasyviam aušinimui

Pagrindinės specifikacijos

• Formos faktorius: pilno dengimo GPU vandens blokas referencinės konstrukcijos RTX 3080/3090 vaizdo plokštėms
• Medžiagos: CNC frezuota elektrolitinio vario šalčio plokštė; juoda POM acetalo viršutinė dalis ir terminalai
• Aušinimo aprėptis: GPU branduolys, VRAM, VRM, MOSFET'ai ir droseliai
• Aušinimo variklis: Atviro srauto padalijimas su optimizuota srovės plokšte ir pelekų geometrija
• Mikropelekų matrica: 27 mikropelekai su 0,5 mm mikrokanalais
• Matmenys: 220 mm (gylis) × 124 mm (aukštis) × 20.5 mm (plotis)
• Sandarinimas: EPDM O-žiedai; iš anksto sumontuoti žalvariniai stovai
• Apdaila: juoda acetalo viršutinė dalis; juoda estetika
• Prievadai: jungtims paruošti terminalai skysčio aušinimo integracijai
• Kilmė: pagaminta Slovėnijoje

Kaip naudoti

Prieš montuodami, paruoškite savo individualų kontūrą ir įsitikinkite, kad aušinimo skystis yra suderinamas su vario ir acetalo komponentais. Nuimkite Originalių vaizdo plokštės aušintuvą pagal gamintojo instrukcijas ir nuvalykite GPU kristalą, VRAM ir aplinkinius paviršius nuo senos termopastos. Sulygiuokite vandens bloką taip, kad šalčio plokštė liestų GPU, VRAM ir VRM tarpiklius; pritvirtinkite bloką naudodami pateiktus žalvarinius stovus ir tvirtinimo mechanizmą. Prijunkite įleidimo ir išleidimo jungtis, užpildykite ir išleiskite orą iš kontūro, tada atlikite nuotėkio testą siurbliui veikiant išoriškai arba mažu greičiu. Stebėkite temperatūras ir patikrinkite tinkamą srautą bei sandarumą prieš grąžinant sistemą į įprastą veikimą.

Rekomendacijos

Naudokite aušinimo skysčių formules, rekomenduojamas mišrių metalų kontūrams, ir venkite agresyvių priedų. Derinkite bloką su suderinama laikančiąja galine plokšte, kad pagerintumėte pasyvų aušinimą VRAM ir PCB VRM srityse. Naudojant silpnesnius siurblius, Vector mažo hidraulinio pasipriešinimo konstrukcija leidžia pakankamą srautą, tačiau visada patikrinkite srauto greitį ir reguliariai atlikite techninės priežiūros patikrinimus dėl nuotėkių ir aušinimo skysčio būklės.
