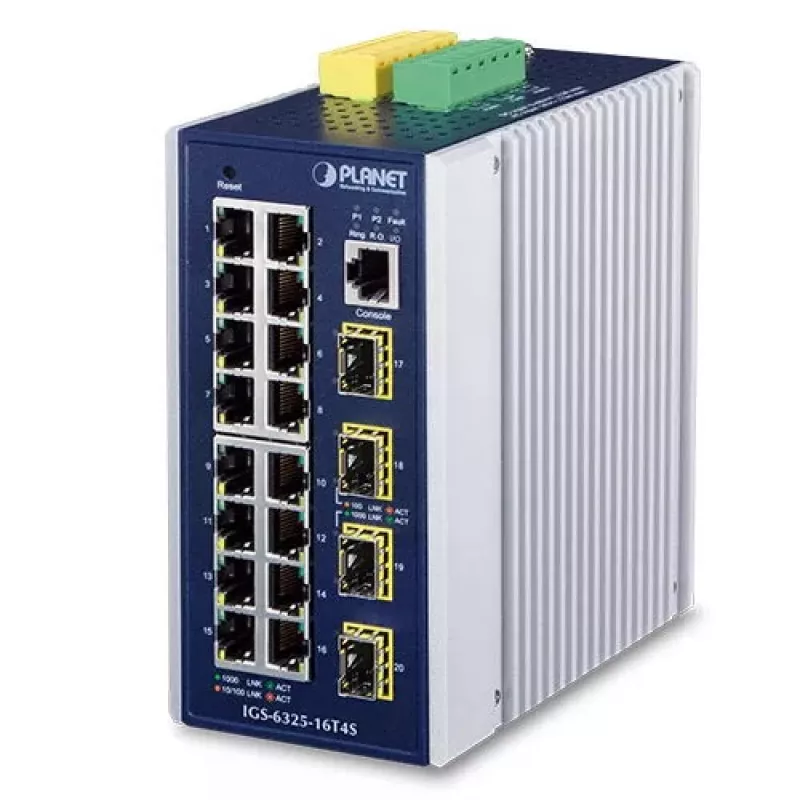

Valdomas L3 Gigabit Ethernet jungiklis PLANET IGS-6325-16T4S 16 prievadų

PLANET IGS-6325-16T4S yra kompaktiškas, pramoninės klasės valdomas Layer 3 Gigabit Ethernet jungiklis su didelio tankio hibridinėmis vario ir šviesolaidžio sąsajomis. Įdėtas į DIN-bėgio tvirtą korpusą, jis turi 16 10/100/1000BASE-T RJ45 prievadų ir 4 100/1000BASE-X SFP lizdus, palaiko pilno duplekso veikimą ir 40 Gbit/s perjungimo talpą, o darbinė temperatūra svyruoja nuo -40 iki 75 °C. Įrenginys tinka erdvės ribojamoms spintoms ir ilgiems atstumams naudojant šviesolaidžio prievadus.

Privalumai

Jungiklis palaiko Layer 3 IPv4/IPv6 statinį maršrutizavimą ir IPv4 OSPFv2 dinaminį maršrutizavimą, užtikrinant efektyvų maršrutų skaičiavimą ir tinklo mastelio keitimą. Jis įgyvendina perteklinę žiedinę apsaugą (ITU-T G.8032 ERPS), MSTP ir perteklinius maitinimo įėjimus, užtikrinančius greitą atkūrimą ir aukštą prieinamumą pramoninėje aplinkoje, o žiedinėse topologijose atkūrimo laikas siekia vos 10 ms. Įmontuotos kibernetinio saugumo funkcijos, įskaitant SSHv2, TLS 1.2 ir SSL, apsaugo valdymo prieigą. Modbus TCP palaikymas leidžia integruoti su SCADA ir HMI sistemomis nuotoliniam stebėjimui. IEEE 1588 ir sinchroninio Ethernet laiko nustatymo funkcijos tinka telekomunikacijų ir operatorių Ethernet programoms. Papildomos funkcijos apima SMTP/SNMP spąstų įspėjimus, gedimų signalizaciją, skaitmeninį įėjimą/išėjimą išoriniams signalams, dvigubą nuolatinės ir kintamos srovės perteklinį maitinimą, išsamius Layer 2–4 ACL, DHCP snooping, IP Source Guard, Dynamic ARP Inspection, QoS ir SFP-DDM diagnostiką.

Tinka

• Pramoninės automatikos tinklams ir gamyklų aukštams, integruojantiems SCADA/HMI sistemas
• Telekomunikacijų ir operatorių Ethernet programoms, reikalaujančioms IEEE 1588 laiko nustatymo
• Verslo tinklams ir duomenų centrams, kuriems reikia Layer 3 maršrutizavimo ir IPv6/IPv4 dvigubo krūvos
• Erdvės ribojamoms spintoms ir DIN-bėgio montavimui
• Aplinkoms, kurioms reikalingas aukštas prieinamumas: perteklinis žiedas ir perteklinis maitinimas

Pagrindinės specifikacijos

• Prievadai: 16 × 10/100/1000BASE-T RJ45, 4 × 100/1000BASE-X SFP
• Perjungimo talpa: 40 Gbit/s
• Sluoksnis: Valdomas Layer 3 su IPv4/IPv6, OSPFv2
• Pertekliškumas: ITU-T G.8032 ERPS, MSTP, dvigubas nuolatinės srovės 9–48V ir kintamos srovės 24V perteklinis maitinimas
• Saugumas: SSHv2, TLS 1.2, SSL, ACL (L2–L4), 802.1X, DHCP Snooping, IP Source Guard, DAI
• Valdymas: Web GUI, konsolė, Telnet, SNMPv3
• Pramoninės funkcijos: Modbus TCP, SFP DDM, skaitmeninis įėjimas/išėjimas, gedimų signalizacija
• Darbinė temperatūra: -40 iki 75 °C
• Formos faktorius: Montuojamas ant DIN-bėgio, kompaktiškas tvirtas korpusas
• Svoris ir spalva: apie 1,168 kg; pilka/mėlyna

Kaip naudoti

Sumontuokite IGS-6325-16T4S ant DIN-bėgio arba spintoje ir prijunkite maitinimą naudodami pagrindinį ir perteklinį maitinimo įėjimus. Prijunkite vario arba SFP šviesolaidžio modulius prie atitinkamų prievadų, skirtų aukštyn ir galiniams įrenginiams. Konfigūruokite pagrindinius tinklo nustatymus, VLAN ir Layer 3 statinius maršrutus arba įjunkite OSPFv2 dinaminiam maršrutizavimui per Web GUI, konsolę arba SNMPv3. Integruokite Modbus TCP su SCADA/HMI sistemomis pagal poreikį, kad galėtumėte stebėti įrenginių būsenas, DI/DO būseną ir prievadų ryšius. Nustatykite signalizacijas ir SNMP/SMTP spąstus, kad gautumėte įvykių pranešimus, ir įjunkite SFP DDM siųstuvų-imtuvų diagnostikai.

Rekomendacijos

Padėkite jungiklį vėdinamame, nuo dulkių apsaugotame korpuse ir naudokite perteklinius maitinimo jungtis kritinėse instaliacijose. Patikimiems ilgų nuotolių ryšiams naudokite sertifikuotus SFP modulius ir įjunkite žiedinę apsaugą arba MSTP ten, kur topologija reikalauja greito atkūrimo. Naudokite SNMPv3 arba TLS/SSHv2 saugiam nuotoliniam valdymui ir įjunkite DHCP snooping, IP Source Guard bei DAI, kad sumažintumėte klastojimo ir ARP atakų riziką.
