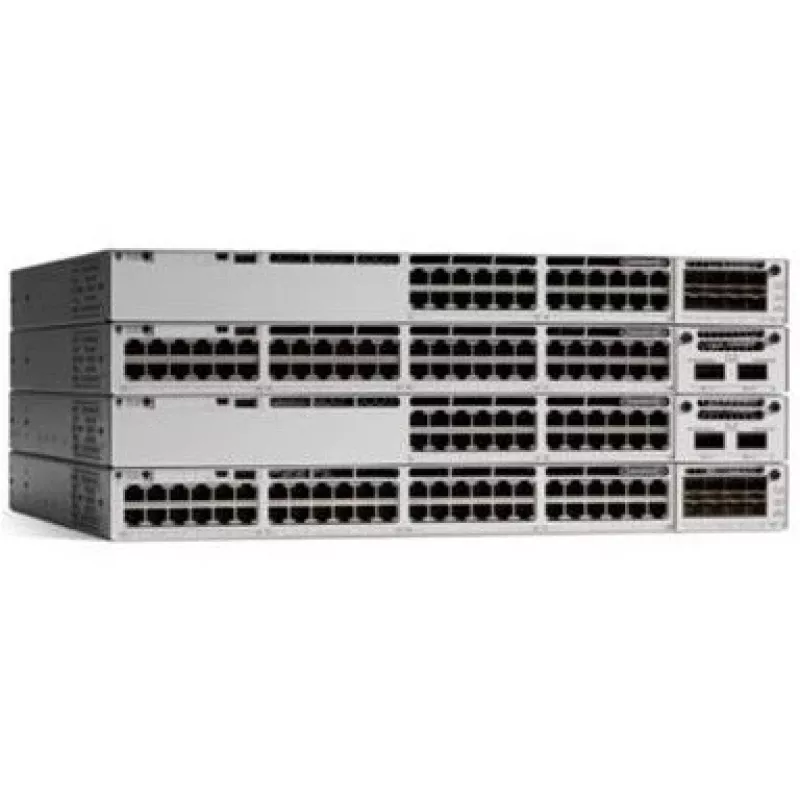

Valdomas L2/L3 tinklo komutatorius Cisco C9300L-48T-4X-A

„Cisco C9300L-48T-4X-A“ yra valdomas L2/L3 tinklo komutatorius iš „Catalyst 9300“ serijos, turintis 48 Gigabit Ethernet (10/100/1000) RJ-45 prievadus ir keturis 10GbE aukštutinės linijos prievadus. Sukurtas „Catalyst 9300“ platformos pagrindu, jis palaiko didelio tankio įmonės prieigą, programine įranga apibrėžtos prieigos (SD-Access) pagrindus ir x86 architektūrą, kuri įgalina pažangų programuojamumą ir ateities išplečiamumą.

Privalumai

Šis valdomas komutatorius užtikrina didelį prievadų tankį ir patikimą veikimą, palaikydamas 2 ir 3 lygmens funkcijas, 32 000 įrašų MAC adresų lentelę ir atitiktį įprastiems IEEE tinklo standartams. Jis palaiko atsparų jungimo veikimą naudojant „Cisco StackWise“ ir didelio tankio energijos tiekimą per „Cisco StackPower“ bei UPOE/PoE+ galimybes suderinamuose modeliuose. „Cisco IOS XE“ suteikia modernų OS programuojamumą, saugos funkcijas ir daiktų interneto konvergencijos parinktis.

Tinka

• Įmonės prieigos lygmens diegimui miestelių ir filialų tinkluose
• Duomenų spintoms ir stelažuose montuojamiems įrenginiams, kuriems reikia 48 prievadų Gigabit jungiamumo
• Aplinkoms, kuriose reikia valdomo L2/L3 komutavimo su SD-Access integracija

Pagrindinės specifikacijos

• Modelis: C9300L-48T-4X-A
• Prievadai: 48 × Gigabit Ethernet (10/100/1000) RJ-45
• Aukštutinės linijos: 4 × 10GbE (SFP+ arba kaip nurodyta platformoje)
• Komutatoriaus tipas: Valdomas L2/L3
• MAC adresų lentelė: 32 000 įrašų
• Tinklo standartai: IEEE 802.1s, 802.3z, 802.3u, 802.3bz, 802.3ap, 802.3af, 802.3ad, 802.1x, 802.1w, 802.1p, 802.1Q, 802.1D
• Spalva: Pilka

Kaip naudoti

Įdiekite komutatorių standartiniame 19 colių stelaže, naudodami stelažo tvirtinimo laikiklius. Prijunkite prieigos įrenginius prie 48 Gigabit RJ-45 prievadų ir prijunkite aukštutinės linijos modulius arba SFP+ siųstuvus-imtuvus prie 10GbE aukštutinės linijos prievadų pagal poreikį. Konfigūruokite pagrindinius komutatoriaus nustatymus ir VLAN per „Cisco IOS XE“ komandinės eilutės sąsają (CLI) arba palaikomą valdymo platformą. Naudokite „StackWise“, kad sukurtumėte atsparų steką, diegdami kelis „Catalyst 9300“ komutatorius, ir įjunkite reikiamas PoE/UPOE funkcijas, jei maitinate prijungtus įrenginius.

Rekomendacijos

Siekiant optimalaus veikimo, pastatykite komutatorių temperatūros kontroliuojamame stelaže, atnaujinkite programinę įrangą iki naujausios „Cisco IOS XE“ versijos, palaikomos C9300L-48T-4X-A, ir vadovaukitės „Cisco“ nurodymais dėl stekavimo ir maitinimo konfigūracijos. Suplanuokite VLAN, QoS ir saugos politikas prieš diegimą, kad užtikrintumėte nuoseklų prieigos lygmens veikimą.
