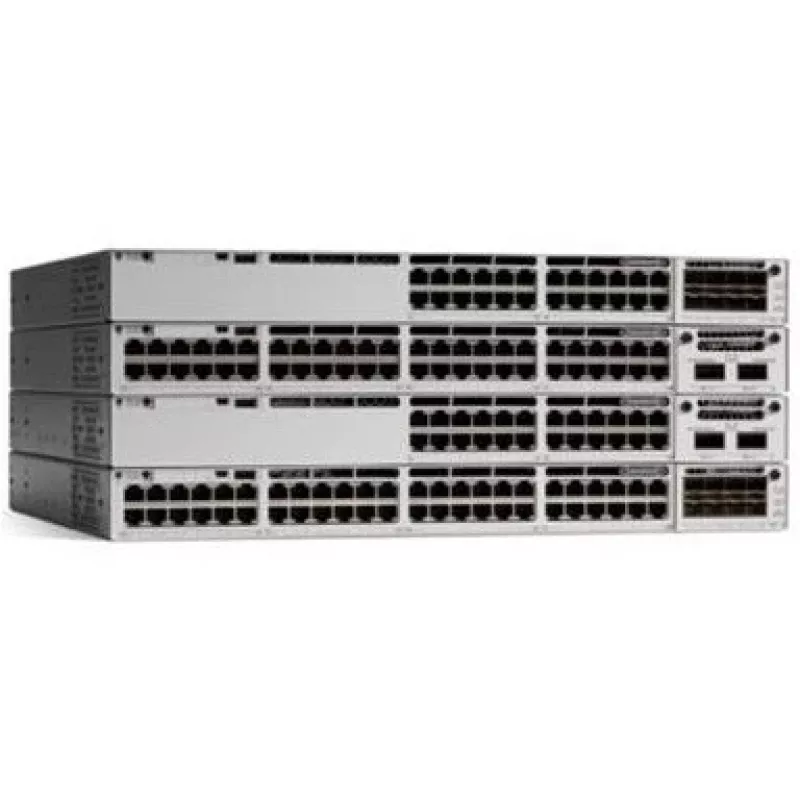

Valdomas L2/L3 komutatorius Cisco Catalyst C9300L-24T-4X-A

„Cisco Catalyst C9300L-24T-4X-A“ yra valdomas L2/L3 komutatorius, turintis 24 gigabitinio eterneto RJ-45 prievadus (10/100/1000) ir keturis 10G aukštyninio ryšio prievadus. Sukurtas kaip „Catalyst 9300“ šeimos dalis, jis užtikrina didelio tankio, į krūvą jungiamą įmonės komutavimo platformą, tinkamą saugiems, plečiamiems universiteto miestelio ir filialų tinklams, ir palaiko „Cisco IOS XE“ programuojamumą bei daiktų interneto ir pažangiosios saugos funkcijas.

Privalumai

Šis komutatorius palaiko jungimą į krūvą naudojant „Cisco StackWise“ technologiją ir užtikrina didelę krūvos pralaidumą bei lanksčias aukštyninio ryšio galimybes. Jame naudojama UADP 2.0 pagrįsta architektūra ir x86 klasės procesorius, kad būtų padidinta atmintis, pagerintas pralaidumas ir galimybė talpinti konteinerizuotas ar trečiųjų šalių programas. Maitinimo funkcijos apima didelio tankio PoE/PoE+ palaikymą ir „Cisco StackPower“, užtikrinantį atsparų energijos dalijimąsi krūvoje. „Cisco IOS XE“ suteikia pažangiąsias saugos, valdymo ir programuojamumo galimybes.

Tinka

• Įmonės universiteto miestelio prieigos lygmeniui
• Filialo biuro agregavimui ir paskirstymui
• Didelio tankio laidinei prieigai prie „Wi‑Fi 6“ prieigos taškų ir daiktų interneto įrenginių
• Stovams, kuriems reikia 24 prievadų gigabitinio ryšio su 10G aukštyniniais prievadais

Pagrindinės specifikacijos

• Prievadai: 24 × gigabitinis eternetas (10/100/1000) RJ-45
• Aukštyniniai prievadai: 4 × 10G (SFP+/QSFP, priklausomai nuo modelio varianto)
• Komutatoriaus tipas: valdomas L2/L3
• MAC adresų lentelė: 32 000 įrašų (kaip nurodyta)
• Tinklo standartai: IEEE 802.1s, 802.3z, 802.3u, 802.3bz, 802.3ap, 802.3af, 802.3ad, 802.1x, 802.1w, 802.1p, 802.1Q, 802.1D
• Spalva: pilka

Kaip naudoti

Sumontuokite komutatorių standartinėje 19 colių stovoje ir prijunkite maitinimą pagal vietos reikalavimus. Prijunkite prieigos įrenginius prie 24 gigabitinių RJ-45 prievadų, o 10G aukštyninius prievadus naudokite agregavimui prie šerdies ar paskirstymo lygmens. Pradinei konfigūracijai, komutatorių jungimui į krūvą naudojant „StackWise“, VLAN ir maršruto parinkimo nustatymui bei PoE ar UPOE funkcijų įjungimui, kur taikoma, naudokite „Cisco IOS XE“ komandų eilutę, žiniatinklio valdymą arba „Cisco DNA Center“. Laikykitės „Cisco“ konfigūravimo vadovų, skirtų krūvos formavimui ir aukšto pasiekiamumo nustatymams, pvz., NSF/SSO.

Rekomendacijos

Atspariam diegimui sukonfigūruokite „StackWise“ krūvą ir „StackPower“, kur yra, įjunkite tinkamas QoS ir saugos politikas naudodami „Cisco IOS XE“ ir planuokite aukštyninio ryšio pajėgumą naudodami 10G prievadus agregavimui. Patikrinkite galios biudžetą, jei diegiate PoE įrenginius, ir įsitikinkite, kad programinė įranga atnaujinta iki palaikomos IOS XE versijos.
