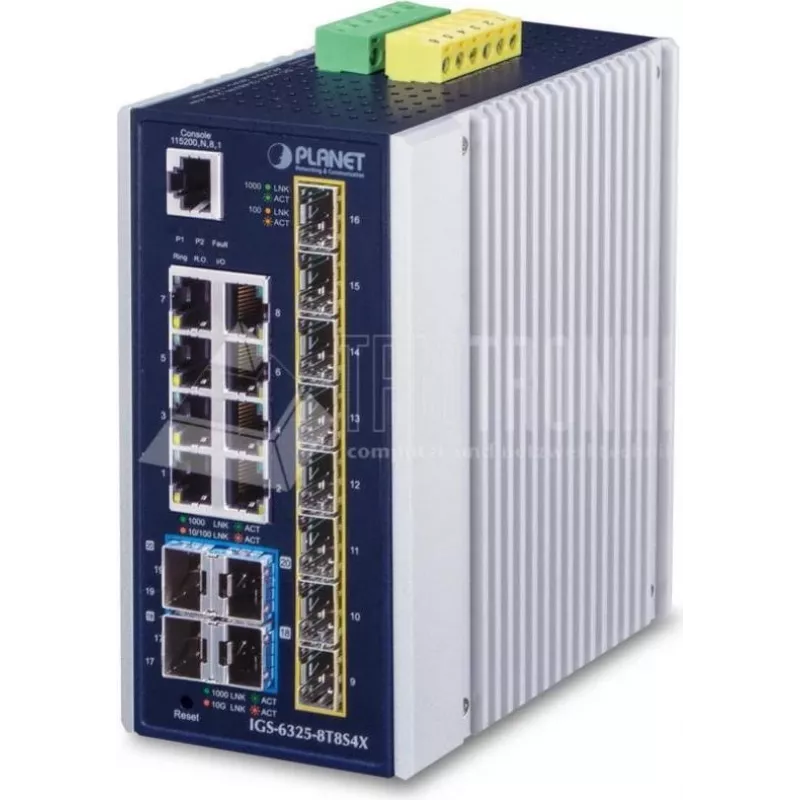

Valdomas komutatorius PLANET IP30 pramoninis L3 8 prievadų

PLANET IGS-6325-8T8S4X yra pramoninis IP30 metalinio korpuso L3 lygmens valdomas komutatorius, turintis 8 Gigabit varinius RJ‑45 prievadus, 8 papildomus 100/1000/2500BASE‑X SFP šviesolaidinius prievadus ir 4 10GBASE‑SR/LR SFP+ prievadus. Sukurtas atšiaurioms aplinkoms, jis užtikrina neblokuojamąjį komutavimą, kurio bendra pralaida siekia iki 136 Gbps, veikia nuo -40 iki 75 °C temperatūroje ir siūlo lanksčias 10 Gbps aukštynkryptes jungtis, skirtas prisijungti prie didelio pajėgumo serverių ar pramoninio magistralinio tinklo.

Privalumai

Komutatorius užtikrina didelės spartos, mažo vėlinimo pralaidumą su trijų greičių SFP/SFP+ palaikymu ir patikimomis 2 bei 3 lygmens funkcijomis, įskaitant IPv4/IPv6 statinį maršrutizavimą ir OSPFv2. Jis turi pramoninio patikimumo funkcijas, tokias kaip pertekliniai maitinimo įėjimai, DIN bėgelio tvirtinimas, spartus žiedinis atkūrimas (G.8032 ERPS), MSTP, visapusiška apsauga (SSHv2, TLS/SSL, ACL, 802.1X) ir įvykių/SMTP/SNMP spąstų signalizacija. Integruotas Modbus TCP ir IEEE 1588 palaikymas leidžia integruoti su gamyklų automatika ir užtikrinti tikslų laiko sinchronizavimą telekomunikacijų programoms.

Tinkama naudoti

• Pramoniniuose Ethernet tinkluose ir gamyklų automatikoje
• Telekomunikacijų ir operatorių Ethernet agregavime
• Duomenų centrų aukštynkryptėse jungtyse ir ryšiuose su didelio pajėgumo serveriais
• SCADA/HMI integravime per Modbus TCP

Pagrindinės specifikacijos

• Modelis: PLANET IGS-6325-8T8S4X (IP30)
• Prievadai: 8 × 10/100/1000BASE‑T RJ‑45, 8 × 100/1000/2500BASE‑X SFP, 4 × 10GBASE‑SR/LR SFP+
• Komutatoriaus magistralė: 136 Gbps neblokuojamoji
• Darbinė temperatūra: nuo -40 iki 75 °C
• Maitinimas: dvigubas nuolatinės srovės 12–48 V ir kintamosios srovės 24 V (pertekliniai įėjimai)
• 3 lygmuo: IPv4/IPv6 statinis maršrutizavimas, OSPFv2
• Sauga: SSHv2, TLS/SSL, ACL (2–4 lygm.), DHCP Snooping, IP šaltinio apsauga, dinaminė ARP inspekcija, 802.1X
• Valdymas: Web grafinė sąsaja, konsolė, Telnet, SNMPv3
• Standartai: IEEE 802.1Q, 802.1D/s, 802.1p, 802.3ad, 802.3ae, IEEE 1588
• Svoris: 1,25 kg

Kaip naudoti

Sumontuokite komutatorių ant DIN bėgelio arba sieninio laikiklio ir prijunkite perteklinius maitinimo šaltinius (nuolatinės srovės 12–48 V ir (arba) kintamosios srovės 24 V). Pagal reikiamą atstumą ir spartą įdėkite atitinkamus SFP/SFP+ siųstuvus‑imtuvus, tada prijunkite varinius įrenginius prie RJ‑45 prievadų. Pradinei konfigūracijai naudokite Web grafinę sąsają, konsolę arba SNMPv3: nustatykite VLAN, 3 lygmens sąsajas ir maršrutizavimą (statinį arba OSPFv2), sukonfigūruokite žiedinę apsaugą (G.8032) arba MSTP perteklingumui užtikrinti ir įjunkite saugos funkcijas, tokias kaip ACL, SSHv2/TLS ir DHCP Snooping. Jei reikia integracijos su SCADA/HMI, sukonfigūruokite Modbus TCP, taip pat įjunkite įvykių/SMTP/SNMP spąstus ir DI/DO atvaizdavimą išoriniams signalams.

Rekomendacijos

Kad pramoninėse diegimo vietose veikimas būtų patikimas, naudokite perteklinius maitinimo įėjimus, rinkitės SFP/SFP+ siųstuvus‑imtuvus, suderinamus su reikiamu ryšio atstumu, ir nustatykite žiedinę apsaugą arba MSTP, kad kritinėms jungtims būtų užtikrintas trumpesnis nei 50 ms (paprastai apie 10 ms) atkūrimo laikas. Reguliariai įjunkite SNMPv3 arba SSH/TLS saugiam nuotoliniam valdymui bei aktyvinkite DHCP Snooping ir dinaminę ARP inspekciją, kad apsisaugotumėte nuo IP suklastojimo.
