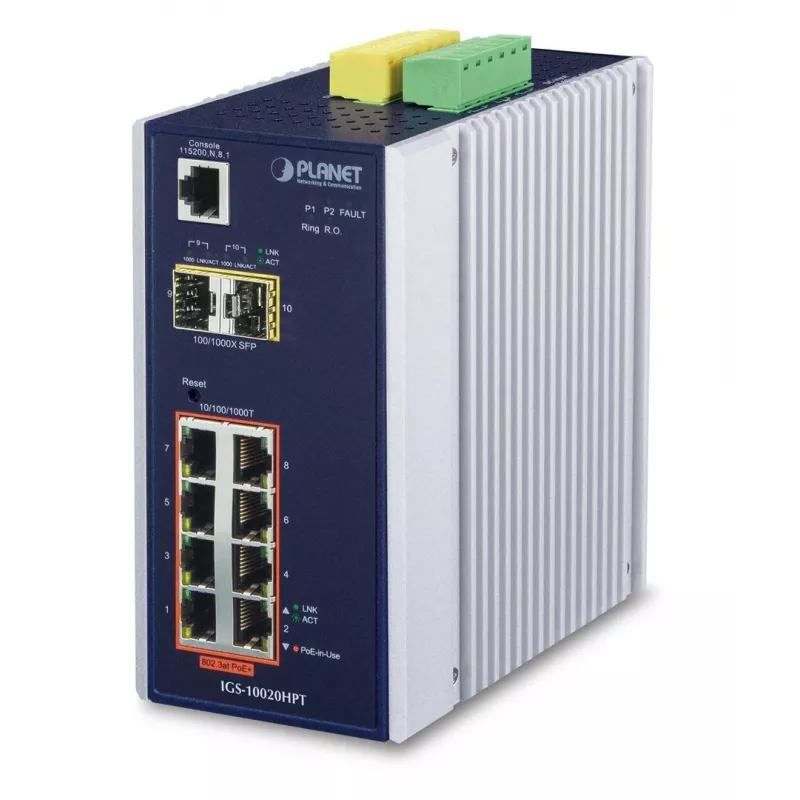

Valdomas L2+ Gigabitinio eterneto komutatorius PLANET IGS-10020HPT

PLANET IGS-10020HPT yra valdomas L2+ Gigabitinio eterneto komutatorius su aštuoniais 10/100/1000 Mbps RJ-45 prievadais, kurie per vieną Cat5E/6 kabelį tiekia IEEE 802.3at PoE+ energiją ir duomenis. Įdėtas į IP30 metalinį korpusą, komutatorius sukurtas pramonės aplinkoms, pasižymi plačiu veikimo temperatūros diapazonu (-40–75 °C), DIN bėgelio arba sieninio montavimo galimybėmis bei atsparumu viršįtampiams ir elektromagnetiniams trikdžiams. Jis palaiko perteklinį žiedinį atkūrimą, 2 lygmens komutavimo funkcijas ir IPv4/IPv6 programinį VLAN maršrutizavimą, kad užtikrintų saugius bei lanksčius tinklo diegimus vaizdo stebėjimo, transporto ir gamyklų automatizavimo srityse.

Privalumai

IGS-10020HPT sujungia didelį PoE pajėgumą (iki 36 W vienam prievadui, bendras 240 W biudžetas) su pramonine mechanine ir elektrine apsauga, greitu gedimų atkūrimu (mažiau nei 50 ms žiedinėse topologijose) ir pažangiomis valdymo sąsajomis (Web, konsolė, Telnet, SNMPv3). Jame yra du mini-GBIC SFP lizdai optinio pluošto pratęsimui, SFP-DDM diagnostika, Modbus TCP palaikymas SCADA integracijai ir PoE valdymo funkcijų rinkinys: PD Alive Check, planuojamas maitinimo perjungimas, PoE planavimas bei įvykių perspėjimai, siekiant sumažinti priežiūros pastangas ir pagerinti veikimo laiką.

Tinka

• IP vaizdo stebėjimo sistemoms ir apsaugos kamerų diegimams
• Transporto priemonių tinklams ir išmaniosioms transporto sistemoms (atitinka E‑Mark)
• Pramonės automatizavimui ir gamyklos tinklams, integruotiems su SCADA/HMI per Modbus TCP
• Belaidžių prieigos taškų magistralėms ir viešųjų paslaugų tinklo įrangai

Pagrindinės specifikacijos

• Modelis: PLANET IGS-10020HPT (MPN: IGS-10020HPT, EAN: 4711213689116)
• Prievadai: 8 × Gigabit RJ-45 (10/100/1000 Mbps) su IEEE 802.3at PoE+
• PoE galia: iki 36 W vienam prievadui, bendras PoE biudžetas 240 W
• Komutavimo pajėgumas: 26 Gbit/s; MAC lentelė: 8000 įrašų
• SFP: 2 × mini-GBIC lizdai (100BASE-FX / 1000BASE-SX/LX)
• Valdomos funkcijos: VLAN (802.1Q, Q-in-Q), MSTP (802.1s), G.8032 ERPS, L2–L4 QoS, ACL, 802.1x
• Protokolai: IPv4/IPv6 programinis VLAN maršrutizavimas, SNMPv3, Modbus TCP, IEEE 1588 palaikymas
• Montavimas ir korpusas: IP30 metalinis korpusas; DIN bėgelio arba sieninis montavimas; veikimo temperatūra nuo −40 iki 75 °C
• Svoris ir spalva: 1,684 kg; balta/juoda

Kaip naudoti

Sumontuokite komutatorių ant DIN bėgelio arba pritvirtinkite prie sienos tinkamoje pramoninėje spintoje. Prijunkite nuolatinės srovės maitinimo šaltinį (12–48 V DC) prie perteklinių maitinimo įvadų; vidinis keitiklis konvertuoja iki reikiamos 52 V IEEE 802.3at PoE+ be specialių išorinių maitinimo šaltinių. Įkiškite Cat5E/6 kabelius į RJ-45 prievadus, kad tiektumėte tiek duomenis, tiek PoE kameroms, prieigos taškams ar kitiems PD. Pradinei konfigūracijai naudokite web GUI, konsolę arba SNMPv3: nustatykite VLAN, įjunkite PoE tvarkaraštį arba PD Alive Check, konfigūruokite Modbus TCP integraciją ir įdėkite SFP siųstuvus-imtuvus į mini-GBIC lizdus, kai reikia optinio pluošto linijų.

Rekomendacijos

Siekiant patikimo veikimo, planuokite PoE galios paskirstymą, kad neviršytumėte 240 W biudžeto, įjunkite PD Alive Check ir planuojamą maitinimo perjungimą kritinėms IP kameroms arba prieigos taškams, o greitam perjungimui naudokite perteklinį žiedą arba MSTP. Naudokite SFP-DDM optinio pluošto siųstuvų-imtuvų būsenai stebėti ir įjunkite SNMPv3/SSH saugiam nuotoliniam valdymui.
