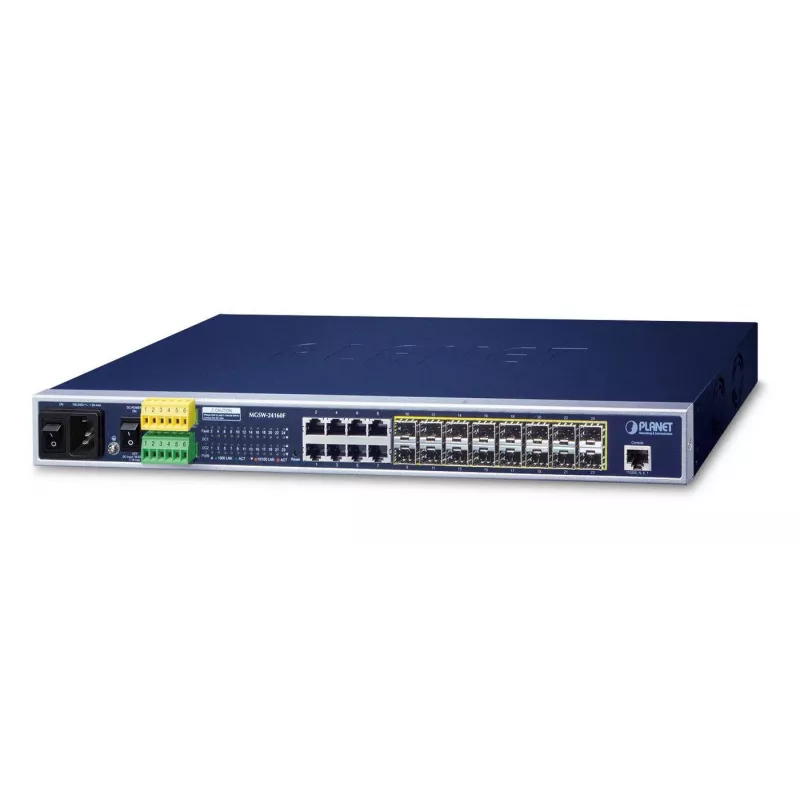

Valdomas L2+ Gigabit Ethernet jungiklis PLANET MGSW-24160F

PLANET MGSW-24160F yra valdomas L2+ Gigabit Ethernet jungiklis, skirtas ilgo nuotolio tinklams įmonėse, telekomunikacijų, universitetų miesteliuose ir paslaugų teikėjų tinkluose. Jame yra 16 dviejų greičių 100/1000 Mbps SFP šviesolaidiniai prievadai ir 8 10/100/1000 Mbps RJ-45 prievadai tvirtame 1U montuojamame į stove korpuse, užtikrinantis neblokuojančią perjungimo struktūrą iki 48 Gbps laidinio greičio pralaidumu ir patikimai veikiantis nuo 0 iki 60 °C temperatūroje. Priekinės prieigos dizainas supaprastina laidų tiesimą ir priežiūrą spintų įrenginiuose.

Privalumai

Jungiklis palaiko lankstų šviesolaidinį išplėtimą per 16 mini-GBIC lizdų, kurie priima 100BASE-FX ir 1000BASE-SX/LX SFP modulius, apimančius kelių režimų atstumus nuo 550 m iki 2 km ir vieno režimo/WDM atstumus iki 120 km. Jame yra SFP DDM realaus laiko siųstuvų-imtuvų stebėjimui, kintamosios (100–240 V) ir nuolatinės (36–60 V) srovės pertekliniai maitinimo įėjimai nepertraukiamam darbui, skaitmeninis įėjimas/išėjimas išoriniam aliarmų integravimui ir gedimų aliarmo funkcija greitesniam trikčių šalinimui. MGSW-24160F palaiko IPv4/IPv6 dvigubą rietuvę ir siūlo 3 sluoksnio IPv4/IPv6 VLAN maršrutizavimą, plačias 2 sluoksnio funkcijas ir išsamius 2–4 sluoksnio ACL prieigos kontrolės sąrašus krašto saugumui.

Tinka

• Įmonės pagrindiniam ir paskirstymo perjungimui
• Telekomunikacijų ir IPT ilgo nuotolio jungtims
• Universiteto miestelių tinklams ir duomenų centro kraštui
• FTTx ir metro šviesolaidiniams diegimams

Pagrindinės specifikacijos

• Prievadai: 16 SFP (100/1000 Mbps dviejų greičių), 8 RJ-45 (10/100/1000 Mbps)
• Perjungimo talpa: 48 Gbps
• MAC adresų lentelė: 16 000 įrašų
• Maitinimas: 1× AC 100–240 V, 1× DC 36–60 V (perteklinis)
• Aplinka: 0 °C iki 60 °C darbinė temperatūra
• Valdymas: Web, Console, SNMP (palaiko SNMPv3), SSH, SSL, Telnet
• 2/3 sluoksnio funkcijos: VLAN, Q-in-Q, privatus VLAN, MSTP, nuorodų agregavimas, IPv4/IPv6 VLAN maršrutizavimas
• Saugumas: ACL (L2–L4), 802.1X, DHCP Snooping, IP Source Guard, Dynamic ARP Inspection

Kaip naudoti

Įdiekite MGSW-24160F į standartinį 1U stovą naudodami priekinės prieigos orientaciją patogiam kabelių tiesimui. Įdėkite atitinkamus SFP siųstuvus-imtuvus į SFP lizdus, pasirinktus pagal reikiamą atstumą ir šviesolaidžio tipą (kelių režimų arba vieno režimo/WDM). Prijunkite RJ-45 įrenginius prie Gigabit prievadų ir sukonfigūruokite valdymo nustatymus per Web GUI, konsolę arba SNMP valdymo programinę įrangą. Sukonfigūruokite VLAN, nuorodų agregavimą, QoS ir saugumo politikas pagal tinklo projektą ir, jei reikia, įjunkite perteklinį maitinimą prijungdami tiek kintamosios, tiek nuolatinės srovės šaltinius.

Rekomendacijos

Naudokite SFP modulius, palaikančius DDM, kad būtų galima realiu laiku stebėti optinius parametrus. Kritiniams įrenginiams įjunkite perteklinį maitinimą ir sukonfigūruokite gedimų aliarmą bei skaitmeninį I/O, kad integruotumėte išorines aliarmų sistemas. Taikykite IPv6/IPv4 dvigubą rietuvę ir 3 sluoksnio VLAN maršrutizavimą, kai pereinama prie IPv6, kad nereikėtų keisti esamos infrastruktūros.
