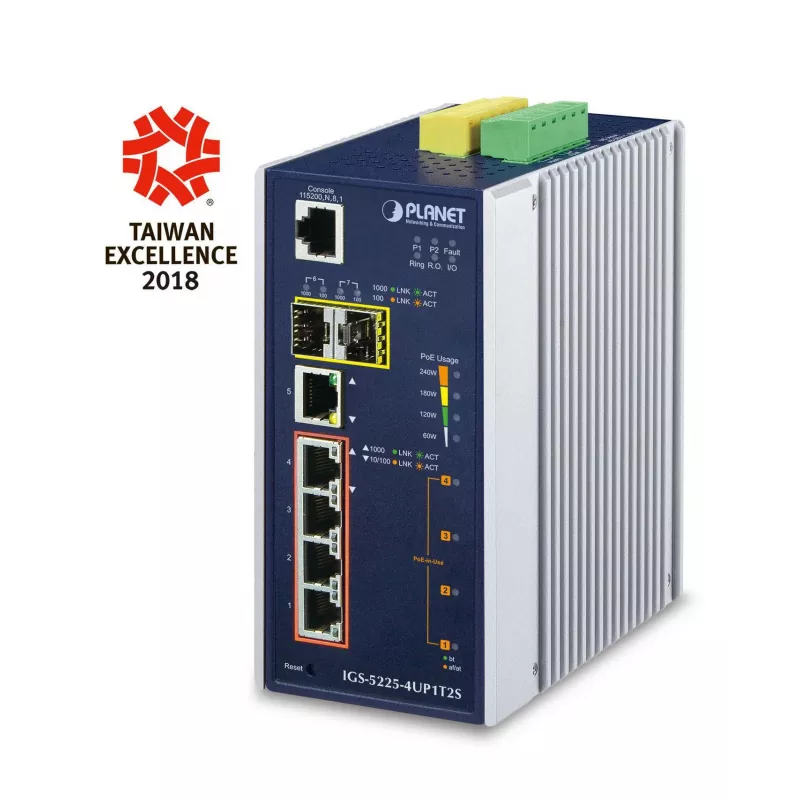

Valdomas L2+ Gigabit Ethernet jungiklis PLANET IGS-5225-4UP1T2S

„PLANET IGS-5225-4UP1T2S“ yra valdomas L2+ Gigabit Ethernet jungiklis, sukurtas atšiaurioms pramoninėms aplinkoms. Jis yra IP30 metaliniame korpuse, turi keturis 10/100/1000BASE-T prievadus su IEEE 802.3bt PoE++ (kiekvienas prievadas iki 90–95 W), vieną papildomą 10/100/1000BASE-T varinį prievadą ir du 100/1000BASE-X SFP lizdus. Jungiklis palaiko platų veikimo temperatūrų diapazoną (nuo -40 iki 75 °C), DIN bėgelio arba sieninį montavimą ir užtikrina 14 Gbit/s komutavimo pajėgumą su 8000 įrašų MAC adresų lentele. Jis priima 48–56 V nuolatinės srovės įvestį ir įgyvendina kelis antrojo lygmens bei pagrindinius trečiojo lygmens funkcionalumus patikimam tinklo veikimui pramoninėje automatikoje ir stebėjimo sistemose.

Privalumai

IGS-5225-4UP1T2S užtikrina didelės galios PoE++ tiekimą naudojant standartinius Cat5e/6 kabelius (802.3bt ir PoH), lanksčius PoE maitinimo režimus (įskaitant 90 W/95 W 4 porų režimus, 30 W galinį / vidurinį ir 60 W priverstinį režimą) bei išmanųjį PoE valdymą, pvz., veikimo patikrą, planuojamą maitinimą ir planuojamą perjungimą. Jame įdiegtas pramoninio lygio perteklinumas (ITU-T G.8032 ERPS, MSTP), patobulintos kibernetinio saugumo funkcijos, ONVIF įrenginių aptikimas vaizdo diegimams, SMTP/SNMP spąstų perspėjimai ir skaitmeniniai įėjimai / išėjimai išoriniams signalams. Papildomos funkcijos apima SFP-DDM diagnostiką, Modbus TCP palaikymą SCADA integracijai ir IPv4/IPv6 programinį VLAN maršruto parinkimą saugiam, lanksčiam valdymui.

Tinka

• PoE PTZ ir didelės galios IP kameroms
• Belaidžiams prieigos taškams ir PoE ploniesiems klientams
• Viskas viename jutikliniams kompiuteriams, POS kioskams ir skaitmeninei reklamai
• Pramoninei automatikai ir SCADA/Modbus TCP integracijai
• Mažų ir vidutinių įmonių ar gamyklų kraštiniams tinklams, kuriems reikia valdomo komutavimo ir perteklinumo

Pagrindinės specifikacijos

• Modelis: PLANET IGS-5225-4UP1T2S
• Prievadai: 4 × 10/100/1000 BASE-T PoE++ (802.3bt), 1 × 10/100/1000 BASE-T, 2 × 100/1000BASE-X SFP
• PoE galia vienam prievadui: iki 90–95 W (802.3bt / PoH, 4 porų)
• PoE režimai: 90 W 802.3bt, 95 W UPOE/PoH, 30 W galinis, 30 W vidurinis, 60 W priverstinis režimas
• Komutavimo pajėgumas: 14 Gbit/s
• MAC adresų lentelė: 8000 įrašų
• Įvesties įtampa: 48–56 V nuolatinė srovė
• Veikimo temperatūra: nuo -40 iki 75 °C
• Montavimas: DIN bėgelis arba sieninis
• Svoris: 1,05 kg

Kaip naudoti

Sumontuokite jungiklį ant DIN bėgelio arba sieninės plokštės vietoje, atitinkančioje veikimo temperatūros ir vėdinimo reikalavimus. Prijunkite nuolatinės srovės maitinimo šaltinį (48–56 V) prie perteklinio maitinimo įvesties gnybtų. Naudokite Cat5e/6 kabelius, kad prijungtumėte PoE įrenginius prie keturių PoE++ prievadų, o šviesolaidį ar varį – prie aukštutinės linijos per SFP arba varinį prievadą. Pasiekite jungiklio valdymą per žiniatinklio sąsają, konsolę, Telnet arba SNMPv3, kad sukonfigūruotumėte PoE režimus, PoE grafikus, VLAN, L3 IPv4/IPv6 programinį maršruto parinkimą, žiedinius protokolus (ERPS/MSTP) ir saugos politikas. Įjunkite ONVIF aptikimą iš sąsajos, kad aptiktumėte ir valdytumėte prijungtas IP kameras, kai reikia.

Rekomendacijos

Naudokite tinkamą PoE išvesties režimą, atitinkantį maitinamo įrenginio specifikaciją (802.3bt/PoH arba 4 porų priverstinį režimą), ir sukonfigūruokite PoE grafikus arba planuojamą perjungimą diegiant daug kamerų arba prieigos taškų, kad sumažintumėte prastovas ir taupytumėte energiją. Kritinėms žiedinėms topologijoms įjunkite ERPS/MSTP ir patikrinkite atkūrimo laiką. Integruokite Modbus TCP su SCADA/HMI centralizuotam stebėjimui pramoninėje aplinkoje.
