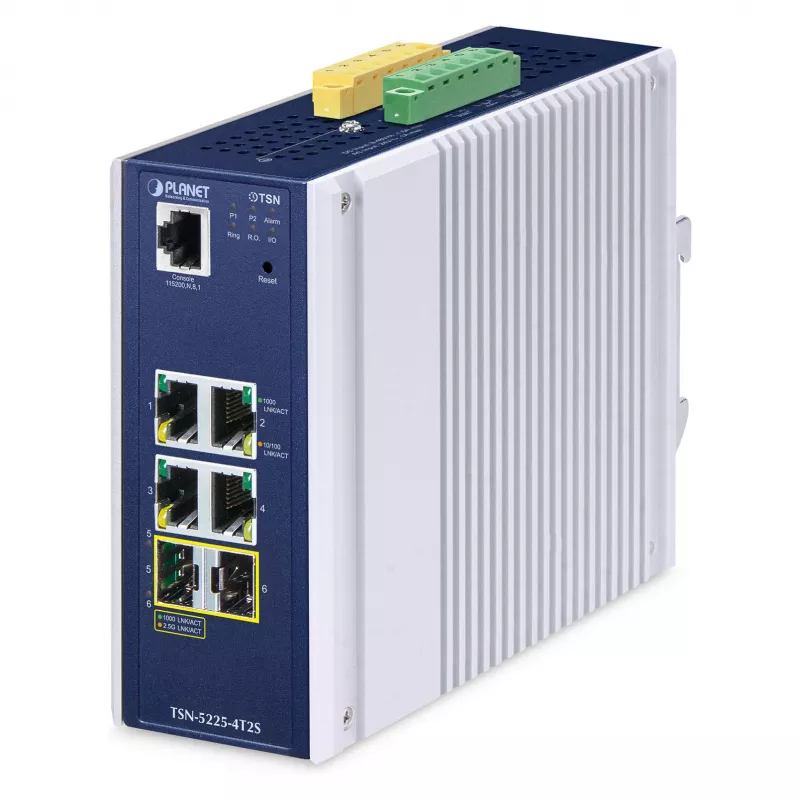

Valdomas komutatorius PLANET TSN-5225-4T2S L2+ Gigabit Ethernet 4 prievadai

PLANET TSN-5225-4T2S yra pramoninės klasės valdomas Layer 2+ TSN (Time-Sensitive Networking) Ethernet komutatorius su 4 10/100/1000BASE-T RJ45 prievadais ir 2 1G/2.5G SFP lizdais, pagamintas IP30 metaliniame korpuse. Sukurtas atšiaurioms aplinkoms, jis palaiko IEEE 1588v2 PTP aparatinį laiko žymėjimą ir kelis TSN standartus, kad užtikrintų mažo delsos, prioritetinį laikui jautraus srauto perdavimą gamyklos ir telekomunikacijų tinkluose. Komutatorius veikia nuo -40 iki 75 °C temperatūroje, gali būti montuojamas ant DIN bėgio arba sienos ir priima 9–48 V nuolatinės srovės įvestį lanksčiam pramoniniam diegimui.

Privalumai

TSN-5225-4T2S užtikrina deterministinį realaus laiko ryšį naudodamas TSN funkcijas (IEEE 802.1AS-REV, 802.1Qbv, 802.1Qbu, 802.3br, 802.1Qci, 802.1CB) kartu su IEEE 1588 PTP aparatine laiko sinchronizacija. Jis apima perteklinio žiedo apsaugą (ITU-T G.8032 ERPS), MSTP, išsamią Layer 2–4 QoS ir ACL, Modbus TCP integraciją SCADA/HMI sistemoms, IPv4/IPv6 dvigubą steką ir SFP DDM diagnostiką. Palaikomos kibernetinio saugumo funkcijos, tokios kaip SSHv2, TLSv1.2, SNMPv3 ir 802.1X, o skaitmeniniai įvesties/išvesties, aliarmo ir SMTP/SNMP gaudyklių pranešimai leidžia vykdyti išorinį stebėjimą ir greitą gedimų nustatymą.

Tinka

• Pramoninei automatizacijai ir gamyklų grindų tinklams
• Telekomunikacijų ir operatoriaus Ethernet laiko sinchronizacijai (PTP / Sync-E) bei 5G krašto atgaliniam ryšiui
• Vaizdo srautų transliavimui (4K/8K), VR/AR ir kitoms mažo delsos daugialypės terpės paslaugoms
• SCADA, HMI ir kitoms OT sistemoms, kurioms reikia Modbus TCP integracijos
• Aplinkoms, kurioms reikalinga perteklinė žiedo/topologijos apsauga su greitu atsistatymu

Pagrindinės specifikacijos

• Prievadai: 4 × 10/100/1000BASE-T RJ45, 2 × 1G/2.5G SFP lizdai (palaiko trigubą greitį)
• Lygmuo: Valdomas Layer 2+ su IPv4/IPv6 programiniu VLAN maršrutizavimu
• Perjungimo pajėgumas: 18 Gbit/s; MAC adresų lentelė: 8000 įrašų
• Laiko sinchronizacija: IEEE 1588v2 PTP su aparatiniu laiko žymėjimu; palaiko Boundary Clock, E2E ir P2P Transparent Clock
• TSN palaikymas: IEEE 802.1AS-REV, 802.1Qbv, 802.1Qbu, 802.3br, 802.1Qci, 802.1CB
• Perteklinė apsauga ir atstatymas: ITU-T G.8032 ERPS, MSTP; žiedo ryšio atstatymas per 10 ms
• Saugumas: SSHv2, TLSv1.2, SNMPv3, ACL (L2–L4), 802.1X, DHCP Snooping, IP šaltinio apsauga, DAI
• Valdymas: Web GUI, konsolė, Telnet, SNMP (v3)
• Aplinka ir maitinimas: veikimo temperatūra -40–75 °C, IP30 metalinis korpusas, montavimas ant DIN bėgio arba sienos, 9–48 V nuolatinės srovės įvestis
• Fiziniai parametrai: svoris ~0,986 kg; spalvos: mėlyna / aliuminis

Kaip naudoti

Sumontuokite TSN-5225-4T2S ant DIN bėgio arba pritvirtinkite ant sienos tinkamoje spintoje. Prijunkite gigabitinius vario prievadus prie savo LAN įrenginių ir įstatykite tinkamus SFP siųstuvus-imtuvus į SFP lizdus, kad praplėstumėte optines jungtis, jei reikia. Konfigūruokite laiko sinchronizaciją ir TSN tvarkaraščius per Web GUI arba SNMP, nustatykite VLAN ir QoS politiką srauto prioritetizavimui ir įjunkite saugumo funkcijas, tokias kaip SSH/TLS ir 802.1X. Naudokite Modbus TCP integracijai su SCADA/HMI sistemomis ir konfigūruokite SMTP/SNMP gaudykles bei skaitmeninę I/O, kad gautumėte aliarmus iš lauko.

Rekomendacijos

Norint užtikrinti deterministinį našumą, suplanuokite TSN srautą ir IEEE 1588 PTP pagal įrenginių vaidmenis ir tinklo topologiją; kritiniams keliams naudokite perteklinį žiedą arba MSTP ir naudokite tinkamus SFP siųstuvus-imtuvus (daugiamodžius arba vienmodžius), atitinkančius reikiamą atstumą ir greitį. Reguliariai stebėkite SFP DDM parametrus ir įjunkite SNMPv3 saugiam nuotoliniam valdymui.
