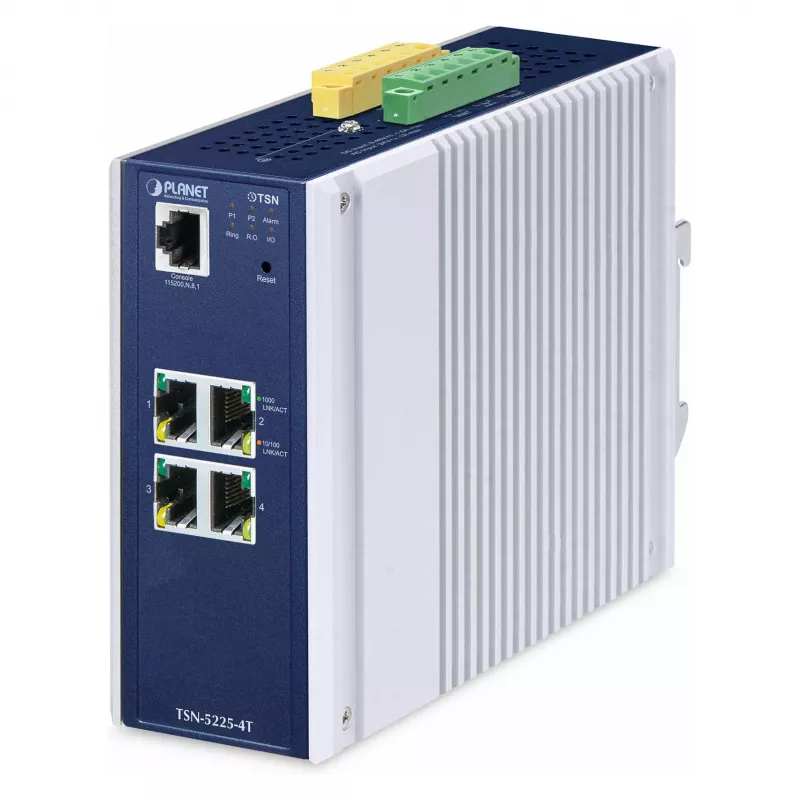

Valdomas komutatorius PLANET IP30 DIN bėgelio montavimui L2+ 4 prievadų Gigabit Ethernet

PLANET TSN-5225-4T yra pramoninio lygio IP30 metaliniu korpusu 2 sluoksnio+ valdomas TSN Ethernet komutatorius su keturiais 10/100/1000BASE-T RJ45 prievadais. Sukurtas atšiaurioms aplinkoms, jis veikia nuo -40 iki 75 °C ir palaiko DIN bėgelio arba sieninį montavimą. Komutatorius įgyvendina laike jautrų tinklų kūrimą (TSN) ir IEEE 1588 PTPv2, kad užtikrintų mažo delsimo, laiku sinchronizuotą ryšį pramonės automatizavimo, telekomunikacijų, 5G, vaizdo transliacijų ir VR/AR programoms.

Privalumai

TSN-5225-4T garantuoja aukšto prioriteto srauto pristatymą nuo galo iki galo su itin maža delsa ir aparatine IEEE 1588v2 laiko žymėjimo funkcija. Jis palaiko visą TSN standartų rinkinį (įskaitant IEEE 802.1AS-REV, 802.1Qbv, 802.1Qbu, 802.3br, 802.1Qci ir 802.1CB) ir suteikia perteklinę žiedo apsaugą (ITU-T G.8032 ERPS), MSTP, perteklinį maitinimo įvadą ir greitą atsistatymą (iki 10 ms) kritiniams tinklams. Įrenginys siūlo visapusišką 2–4 sluoksnių saugumą (ACL, 802.1X, DHCP Snooping, IP šaltinio apsaugą, DAI), Modbus TCP integraciją SCADA/HMI sistemoms ir kelias valdymo sąsajas (Web, konsolė, Telnet, SNMPv3).

Tinkama

• Pramonės automatizavimo ir gamyklų cechų tinklams
• Telekomunikacijų, operatorių Ethernet ir 5G prieigos tinklams
• Realaus laiko vaizdo transliacijoms (4K/8K) ir VR/AR sistemoms
• SCADA ir HMI integracijoms naudojant Modbus TCP
• Paskirstytoms sistemoms, kurioms reikalinga tiksli laiko sinchronizacija

Pagrindinės specifikacijos

• Modelis: TSN-5225-4T
• Komutatoriaus tipas: Valdomas 2 sluoksnio+
• Prievadai: 4 x 10/100/1000BASE-T RJ45
• Komutavimo pajėgumas: 8 Gbit/s
• Tinklo standartai: IEEE 802.1p/Q, 802.1AS, 802.1Qbv, 802.1Qbu, 802.3br, IEEE 1588 (PTPv2), MSTP, G.8032 ERPS
• Maitinimo įvadas: DC 9–48 V (palaikomas perteklinis įvadas)
• Darbo temperatūra: -40 iki 75 °C
• Matmenys / korpusas: IP30 metalinis korpusas; DIN bėgelio arba sieninis montavimas
• Svoris: 0,962 kg
• Spalva: Mėlyna / Aliuminis
• Saugumas: ACL L2–L4, 802.1X, DHCP Snooping, IP šaltinio apsauga, Dinaminė ARP patikra

Kaip naudoti

Sumontuokite TSN-5225-4T ant DIN bėgelio arba sienos tinkamame korpuse ir prijunkite DC maitinimo įvadus (9–48 V) su pertekliumi, jei reikia. Prijunkite įrenginius prie keturių Gigabit RJ45 prievadų ir konfigūruokite TSN, IEEE 1588 PTP, VLAN, QoS ir saugumo politikas per integruotą Web GUI, konsolę/Telnet arba SNMPv3. Naudokite Modbus TCP integracijai su SCADA/HMI sistemomis, kad nuotoliniu būdu stebėtumėte prievadų, DI/DO ir įrenginio būseną. Žiedo topologijoms įjunkite ERPS greitam atsistatymui ir konfigūruokite MSTP, kur reikia.

Rekomendacijos

Norint patikimo laike jautraus veikimo, įjunkite IEEE 1588 PTP kartu su TSN planavimu (802.1Qbv) ir naudokite aparatinį laiko žymėjimą. Pastatykite komutatorių stabilioje temperatūros aplinkoje nurodytame diapazone ir naudokite perteklinį maitinimą bei ERPS žiedo topologiją kritinėse instaliacijose. Reguliariai stebėkite įrenginį naudodami SNMPv3 arba PLANET UNI-NMS, kad aptiktumėte gedimus ir gautumėte SMTP/SNMP trap įspėjimus.
