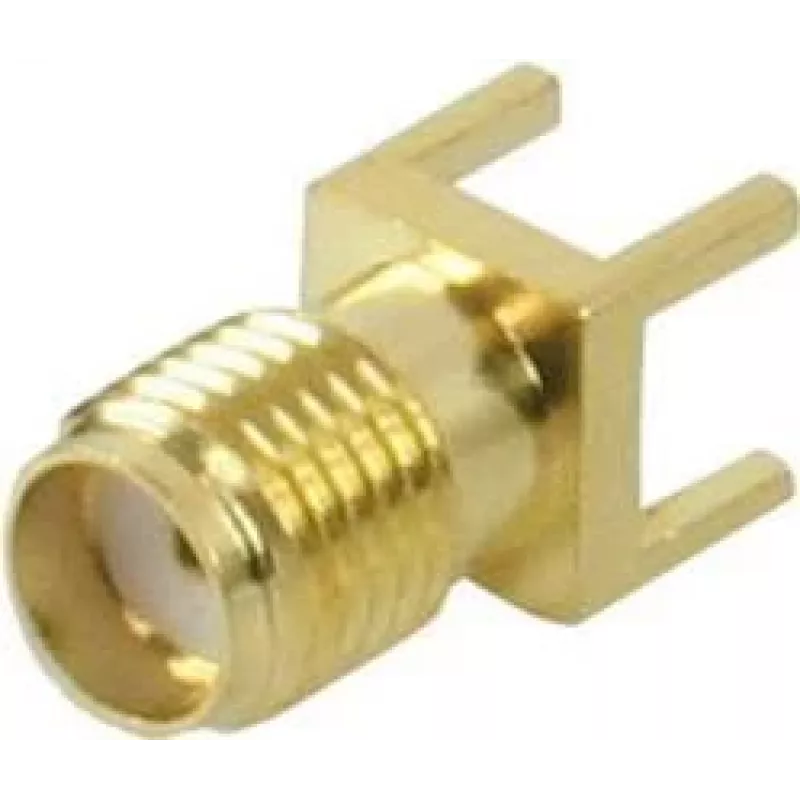

Vaizdo jungtis ShiverPeaks 98612 SMA auksuota spausdinta montažinė

SMA vaizdo jungtis ShiverPeaks 98612 yra auksuota spausdinta montažinė RF/vaizdo jungtis, sukurta tiesioginiam integravimui į spausdintines plokštes (PCB). Ji užtikrina kompaktišką koaksialią sąsają vaizdo ir RF signalams, turi korozijai atsparius kontaktus ir plokštės montavimo pėdsaką, tinkamą profesinei elektronikai, bandymų įrangai, stebėjimo aparatūrai ir individualiems įterptiniams sprendimams, kur reikalingas patikimas SMA galinis sujungimas.

Privalumai

Auksuoti kontaktų paviršiai mažina oksidaciją ir laikui bėgant palaiko pastovų impedanso kontaktą, gerindami signalo vientisumą aukšto dažnio vaizdo ir RF perdavimui. Spausdinta montažinė konstrukcija leidžia tvirtai mechaniškai fiksuoti ir paprastai prilituoti prie spausdintinių plokščių, o kompaktiški matmenys taupo PCB plotą. Sukurta kartotiniams sujungimo ciklams, jungtis palaiko stabilius ryšius tiek nuolatiniam, tiek aptarnaujamam įrengimui.

Tinka

• PCB montuojamos RF/vaizdo sąsajos stebėjimo ir kamerų moduliuose
• Bandymų ir matavimo įranga, kuriai reikalingi SMA galiniai sujungimai
• Įterptinės sistemos ir belaidžiai moduliai su kompaktiškais plokštės išdėstymais
• Mėgėjiška elektronika ir RF/vaizdo grandinių prototipavimas

Pagrindinės specifikacijos

• Jungties tipas: SMA (miniatiūrinis koaksialus)
• Montavimo būdas: spausdinta montažinė / PCB kiauryminis arba paviršinis litavimo kontaktas (plokštės montavimo pėdsakas)
• Kontaktų danga: auksuoti kontaktai, atsparūs korozijai
• Funkcija: RF ir vaizdo koaksialaus signalo sąsaja
• Formos faktorius: kompaktiškas, žemo profilio PCB galinis elementas

Kaip naudoti

Padėkite jungtį ant PCB pagal gamintojo pateiktą pėdsaką, sulygiuokite kiauryminius kaiščius arba kontaktus su plokšte ir lituokite naudodami tinkamą temperatūrą ir litavimo techniką auksuotiems kontaktams. Užtikrinkite tinkamą fliuso likučių nuvalymą ir patikrinkite mechaninį stabilumą po litavimo. SMA kištuką junkite atsargiai ranka, kad išvengtumėte sriegių sugadinimo, ir neviršykite nurodyto sukimo momento jungiant, kad išsaugotumėte jungtį ir plokštės litavimo siūles.

Rekomendacijos

Optimaliam signalo veikimui naudokite kontroliuojamo impedanso PCB išdėstymo praktikas ir trumpus koaksialius atstumus tarp jungties ir RF grandinių. Venkite pakartotinio per didelio sukimo momento ir apsaugokite jungtį nuo mechaninių smūgių montavimo metu. Naudojant lauke arba didelės drėgmės aplinkoje, derinkite su tinkamu korpuso sandarinimu, kad apsaugotumėte auksuotus kontaktus nuo ilgalaikio teršalų poveikio.
