SMA lizdinė užspaudžiama jungtis DELOCK 91783, skirta bendraašiam kabeliui RG‑174/RG‑316, su termiškai susitraukiančia mova

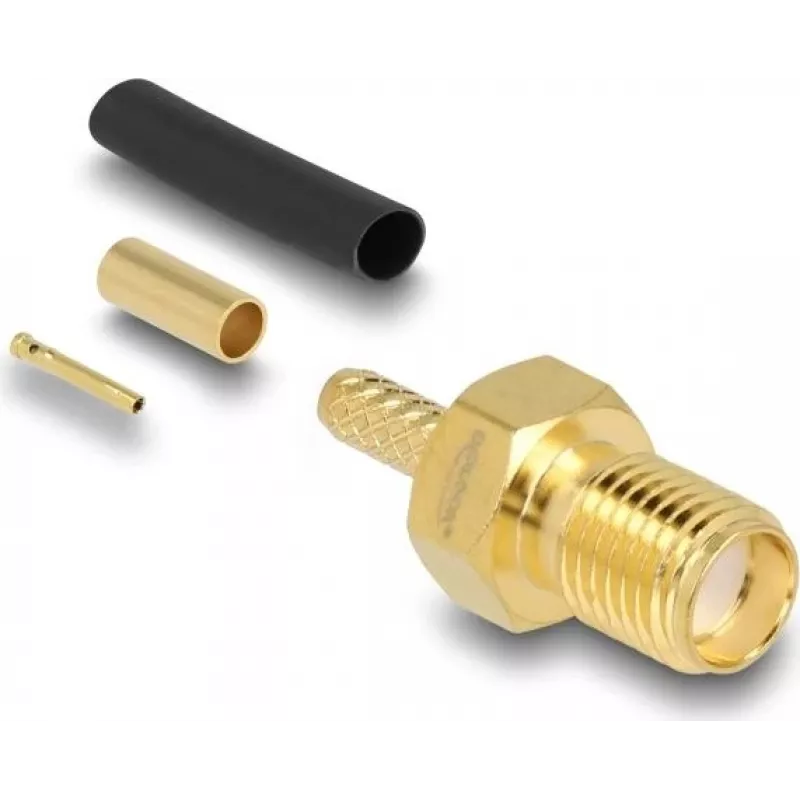

DELOCK SMA lizdinė užspaudžiama jungtis 91783 yra bendraašė jungties sprendimas, skirtas RG‑174 ir RG‑316 kabelių užbaigimui. Jungtis naudoja užspaudžiamąjį tvirtinimo būdą, užtikrinantį patikimą elektrinį ir mechaninį sujungimą, ir yra tiekiama su termiškai susitraukiančia mova, suteikiančia papildomą aplinkos apsaugą bei įtempimo sumažinimą. Ji skirta RD signalų keliams, kur reikalinga standartinė SMA lizdinė sąsaja, užtikrinanti kompaktišką ir pramonės standartus atitinkantį užbaigimą antenoms, radijo įrangai, GPS moduliams ir bandymų prietaisams.

Privalumai

Užspaudžiamasis užbaigimas užtikrina nuoseklų mechaninį stabilumą ir pakartojamą impedanso veikimą, kai tinkamai sumontuota. Pridedama termiškai susitraukianti mova pagerina apsaugą nuo drėgmės ir sumažina kabelio judėjimą užbaigimo taške, padėdama ilgainiui išlaikyti jungties vientisumą. SMA lizdinė forma suteikia plačiai naudojamą srieginę sąsają, suderinamą su įprastomis SMA kištukinėmis jungtimis, leidžiančią lengvai integruoti į esamas RD sistemas.

Tinkama

Pagrindinės specifikacijos

Kaip naudoti

Paruoškite RG‑174 arba RG‑316 kabelį, nuimdami išorinį apvalkalą, pynę ir dielektriką iki jungties korpusui tinkamų matmenų. Prieš surinkimą užmaukite termiškai susitraukiančią movą ant kabelio. Įkiškite kabelio centrinį laidininką ir dielektriką į jungtį, kol ji tinkamai įsitaisys, tada užspauskite įvorę, naudodami suderinamą užspaudimo įrankį, pritaikytą įvorės dydžiui. Po užspaudimo uždėkite termiškai susitraukiančią movą ant sujungimo vietos ir kaitinkite, kad ji susitrauktų, suformuodama apsauginį sandariklį ir suteikdama įtempimo sumažinimą. Patikrinkite surinktą jungtį dėl tinkamo įsitaisymo ir įsitikinkite, kad SMA lizdiniai sriegiai bei centrinis kontaktas yra švarūs prieš naudojimą.

Rekomendacijos

Naudokite rekomenduojamą užspaudimo įrankį ir matricos dydį, kad būtų užtikrintas patikimas elektrinis kontaktas ir mechaninis išlaikymas. Venkite per daug nuimti kabelio izoliaciją, kad būtų išsaugotas ekranavimas ir impedansas. Tais atvejais, kai jungtis veikiama drėgmės ar mechaninės vibracijos, užtikrinkite, kad termiškai susitraukianti mova būtų visiškai uždėta, ir apsvarstykite papildomas sandarinimo priemones, jei reikia. Po surinkimo patikrinkite tęstinumą ir grįžtamojo signalo nuostolius tinkama bandymų įranga, kad patvirtintumėte tinkamą užbaigimą.
