RF bendraašė SMA jungtis (moteriška), užspaudžiama, DELOCK, skirta LMR200, su termiškai susitraukiančiu vamzdeliu

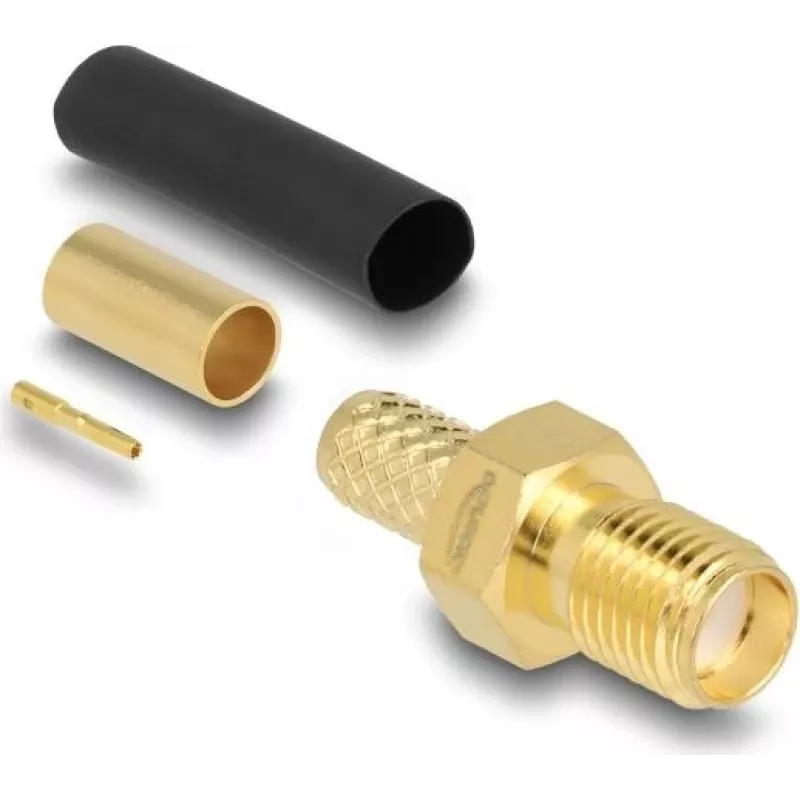

DELOCK SMA moteriška užspaudžiama jungtis, skirta LMR200, su termiškai susitraukiančiu vamzdeliu – tai užspaudžiama RF jungtis, sukurta siekiant užtikrinti patikimą SMA moterišką sąsają mini bendraašiam LMR200 kabeliui. Ji leidžia technikams ir montuotojams sukurti patvarius sujungimus antenų, radijo ir belaidės įrangos reikmėms. Komplekte esantis termiškai susitraukiantis vamzdelis pagerina įtempimo sumažinimą ir suteikia bazinę aplinkosauginę apsaugą, prailgindamas kabelio galo sujungimo ilgaamžiškumą įprastuose montavimo scenarijuose.

Privalumai

Jungtis suprojektuota užspaudžiamam sujungimui su LMR200 kabeliu, užtikrinant pastovų mechaninį laikymą ir elektrinį kontaktą, kai montuojama naudojant tinkamus užspaudimo įrankius ir įvores. SMA moteriška sąsaja garantuoja suderinamumą su standartiniais SMA kištukais (moteriškais), naudojamais antenose, radijo įrangoje ir RF moduliuose. Pridedamas termiškai susitraukiantis vamzdelis užtikrina sandaresnį sandarumą ties kabelio išėjimu, padidina mechaninį stabilumą ir sumažina pažeidimo riziką dėl lenkimo šalia jungties. Metalinis korpusas išlaiko RF ekranavimo ir įžeminimo tęstinumą, o kompaktiška forma tinka ribotos erdvės įrenginiams.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Paruoškite LMR200 kabelį, nuimdami išorinį apvalkalą, pynę ir dielektrinį sluoksnį iki rekomenduojamų matmenų užspaudžiamam kontaktui. Užmaukite termiškai susitraukiantį vamzdelį ir užspaudimo įvorę ant kabelio prieš įkišant kabelio centrinį laidininką ir dielektrinį sluoksnį į jungties korpusą. Naudokite tinkamo dydžio užspaudimo įrankį, kad tvirtai užspaustumėte įvorę ant kabelio pynės, užtikrindami stabilų mechaninį ir elektrinį sujungimą. Po užspaudimo uždėkite termiškai susitraukiantį vamzdelį ant sujungimo vietos ir tolygiai kaitinkite, kol jis prisitaikys prie jungties ir kabelio, suteikdamas įtempimo sumažinimą ir bazinį aplinkosauginį sandarumą.

Rekomendacijos

Naudokite gamintojo rekomenduojamus nuėmimo matmenis ir specialų užspaudimo įrankį, pritaikytą įvorės dydžiui, kad rezultatai būtų patikimi. Patikrinkite tęstinumą ir impedansą, kur taikoma, ir venkite per didelio kabelio lenkimo šalia sujungimo, kad išsaugotumėte RF veikimą.
