USB į RS-232 nuosekliojo prievado keitiklio plokštė Exsys EX-13101 su FTDI mikroschemų rinkiniu, USB į nuoseklųjį adapterio plokštė

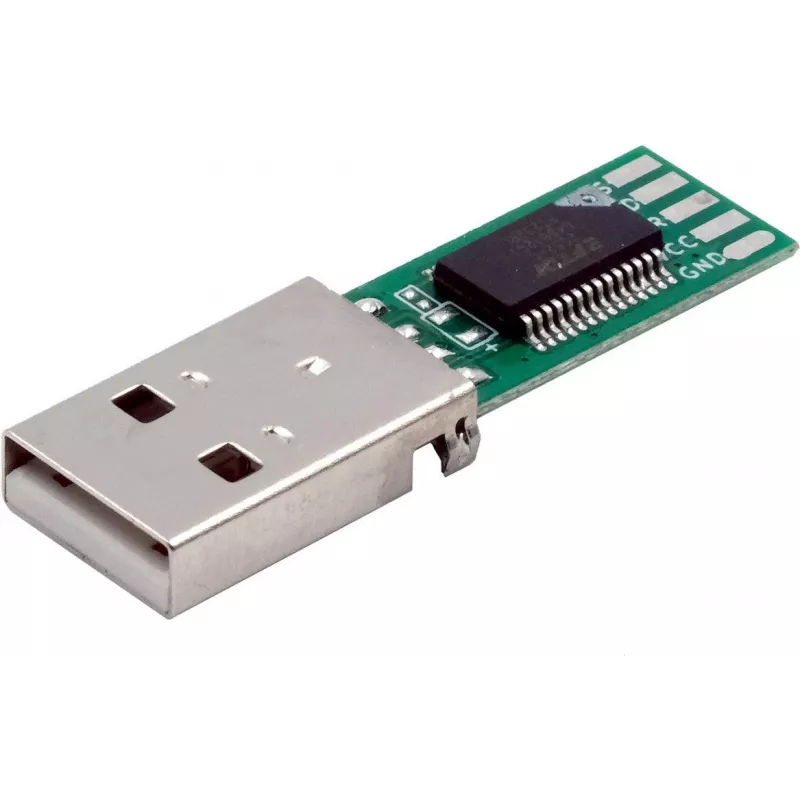

„Exsys EX-13101“ USB į RS-232 nuosekliojo prievado keitiklio plokštė yra kompaktiška adapterio plokštė su FTDI mikroschemų rinkiniu, užtikrinanti USB į nuoseklųjį ryšį plokštės lygio modulyje. Vienoje plokštės pusėje yra USB sąsaja, o kitoje – RS-232 signalų linijos, todėl galima prijungti senesnę nuosekliąją įrangą, pramoninius valdiklius, modemus arba POS terminalus prie pagrindinio kompiuterio per USB. Konstrukcija tinka integruoti į įrangą, kūrimo prototipus ir bandymų stendus, kur reikalinga maža, patikima USB į RS-232 sąsaja.

Privalumai

FTDI mikroschemų rinkinys užtikrina stabilią tvarkyklių pagalbą, pastovų perdavimo spartos valdymą ir platų suderinamumą su operacinėmis sistemomis be sudėtingos konfigūracijos. Plokštės formatas leidžia taupyti vietą ir lengvai pasiekti RS-232 signalų linijas litavimui arba jungčių prijungimui. Mažos galios USB veikimas ir patikimas signalų lygio vertimas leidžia tiesiogiai sąveikauti su standartiniais RS-232 įrenginiais, sumažinant papildomų grandinių poreikį.

Tinka

• Senesnių RS-232 įrenginių (modemų, nuosekliųjų spausdintuvų, brūkšninių kodų skaitytuvų) prijungimui prie modernių tik USB turinčių kompiuterių
• Integravimui į pramoninius valdiklius ir automatikos sistemas duomenų mainams ir valdymui
• Prototipų kūrimui, bandymų stendams ir derinimui, kai reikalinga nuoseklioji prieiga
• Programinės įrangos atnaujinimui ir įterptinių įrenginių, naudojančių RS-232 prievadus, konfigūravimui

Pagrindinės specifikacijos

• Sąsaja: USB pagrindinio kompiuterio pusėje, RS-232 signalų linijos įrenginio pusėje
• Mikroschemų rinkinys: FTDI šeimos USB į nuoseklųjį valdiklis
• Signalų lygiai: standartinė RS-232 įtampos signalizacija TX/RX ir patvirtinimo linijoms
• Maitinimas: maitinamas per USB magistralę, mažos galios veikimas
• Formos faktorius: plokštės tipo modulis, tinkamas integravimui arba montavimui korpusuose
• Palaikomos perdavimo spartos: platus diapazonas, įskaitant standartines nuosekliąsias spartas (konfigūruojamos per tvarkykles)

Kaip naudoti

Sumontuokite keitiklio plokštę į tikslinį įrenginį arba stendą ir prijunkite USB prievadą prie pagrindinio kompiuterio naudodami suderinamą kabelį. Prijunkite RS-232 signalų linijas prie nuosekliosios jungties arba tiesiogiai prie tikslinio įrenginio nuosekliosios sąsajos pagal RS-232 išvadų schemą. Jei reikia, įdiekite atitinkamas FTDI tvarkykles pagrindiniame kompiuteryje; daugelis šiuolaikinių operacinių sistemų jau turi integruotą FTDI palaikymą. Konfigūruokite COM prievado parametrus (perdavimo spartą, duomenų bitus, lyginumą, stabdymo bitus, srauto valdymą) pagrindinio kompiuterio programoje arba terminalo programinėje įrangoje, kad jie atitiktų prijungtą įrenginį.

Rekomendacijos

Naudokite ekranuotus USB ir nuosekliuosius kabelius elektriškai triukšmingoje aplinkoje, kad sumažintumėte trikdžius. Integruodami į pramoninę įrangą, patikrinkite įžeminimą ir signalų atskaitą. Kad ryšys būtų patikimas, suderinkite UART nustatymus abiejuose galuose ir, jei įmanoma, naudokite aparatinį arba programinį srauto valdymą, kad išvengtumėte duomenų praradimo esant dideliam perdavimo greičiui.
