USB 2.0 į RS422/485 adapteris ROLINE 12.02.1004

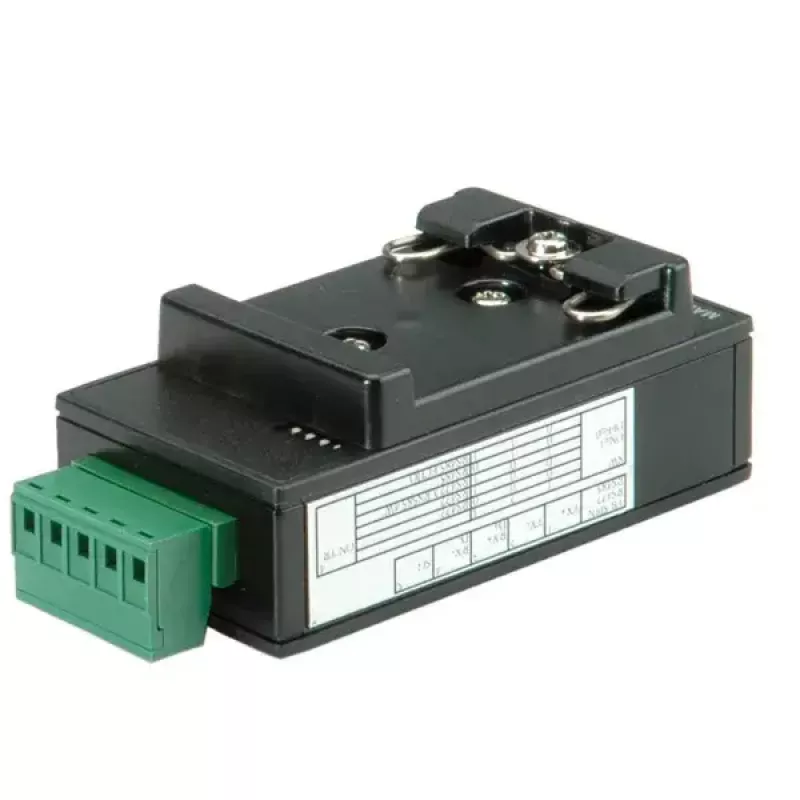

ROLINE USB 2.0 į RS422/485 adapteris ROLINE 12.02.1004 paverčia USB prievadą į izoliuotą RS422/RS485 nuosekliąją sąsają, kad būtų galima patikimai prijungti nuoseklius įrenginius prie kompiuterio. Adapteris palaiko asinchroninį nuoseklųjį ryšį, užtikrina 3000 VDC optinę izoliaciją ir yra skirtas tvirtinti ant DIN bėgelio. Jame yra 5 kontaktų gnybtų blokas ir Mini USB B tipo jungtis, taip pat pridedamas USB laidas, tvarkyklių kompaktinis diskas ir instrukcija.

Privalumai

Adapteris užtikrina optinę izoliaciją, kad apsaugotų įrangą ir sumažintų trikdžius, palaiko duomenų perdavimo spartą iki 115 Kbit/s, taip pat turi 15 KV ESD apsaugą ir apsaugą nuo viršįtampių RS-422/485 signalams. DIP jungikliai leidžia konfigūruoti galinę varžą ir aido režimą, o būsenos šviesos diodai rodo ryšį ir veiklą. Maitinimas tiekiamas per Mini USB B tipo jungtį, o įrenginys suderinamas su USB 2.0/1.1/1.0 ir įvairiomis Windows operacinėmis sistemomis.

Tinka

• RS422 arba RS485 pramoninių įrenginių prijungimui prie kompiuterio per USB
• Montavimui ant DIN bėgelio valdymo spintose ir automatikos stovuose
• Atvejams, kai reikalinga elektrinė izoliacija tarp kompiuterio ir nuosekliosios įrangos
• Aplinkai, kur reikalinga ESD ir apsauga nuo viršįtampių

Pagrindinės specifikacijos

• Modelis: ROLINE 12.02.1004
• Sąsaja: USB 2.0 (suderinama su USB 1.1 / 1.0)
• Nuoseklieji režimai: RS-422 / RS-485, asinchroninis nuoseklusis ryšys
• Izoliacija: 3000 VDC (optinė)
• Duomenų sparta: iki 115 Kbit/s
• Jungtys: 5 kontaktų gnybtų blokas (TX+, TX-, RX+, RX-, SGND), 1× Mini USB B tipo
• Apsauga: 15 KV ESD signalų apsauga, RS-422/485 apsauga nuo viršįtampių
• Nustatymai: galinė varža ir aido režimas per DIP jungiklius
• Indikatoriai: būsenos šviesos diodai
• Montavimas: ant DIN bėgelio
• Maitinimas: per Mini USB B tipo (54 mA)
• Turinys: keitiklis, USB laidas, tvarkyklių kompaktinis diskas, instrukcija

Kaip naudoti

Pritvirtinkite adapterį ant DIN bėgelio ir prijunkite kompiuterį naudodami pridedamą Mini USB B tipo laidą. Įdiekite tinkamą tvarkyklę iš pridedamo kompaktinio disko arba atsisiųskite naujausią tvarkyklę savo „Windows“ versijai. Prijunkite nuoseklųjį įrenginį prie 5 kontaktų gnybtų bloko pagal signalų žymėjimą (TX+, TX-, RX+, RX-, SGND). Sukonfigūruokite galinę varžą ir aido režimą DIP jungikliais, kaip reikalauja prijungtas įrenginys, ir nustatykite nuosekliuosius parametrus (spartą iki 115 Kbit/s, paritetą, duomenų bitus, stabdymo bitus) pagrindinėje programoje.

Rekomendacijos

Norint užtikrinti patikimą ryšį pramoninėje aplinkoje, naudokite rekomenduojamo ilgio USB laidus, užtikrinkite tinkamą diferencinių porų sujungimą ir patikrinkite DIP jungiklių nustatymus linijos galinei varžai ir aido valdymui. Pasinaudokite įmontuotomis apsaugos nuo viršįtampių ir ESD funkcijomis, kad sumažintumėte riziką elektriškai triukšmingose instaliacijose.
