USB 2.0 į 8 nuosekliųjų RS-232 prievadų adapteris EXSYS EX-1338HMV

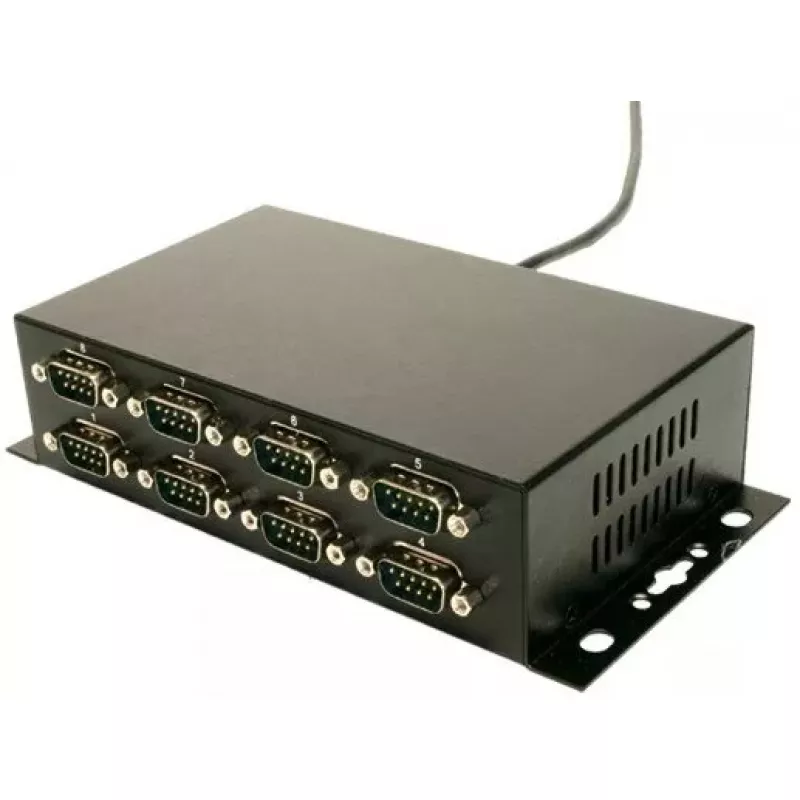

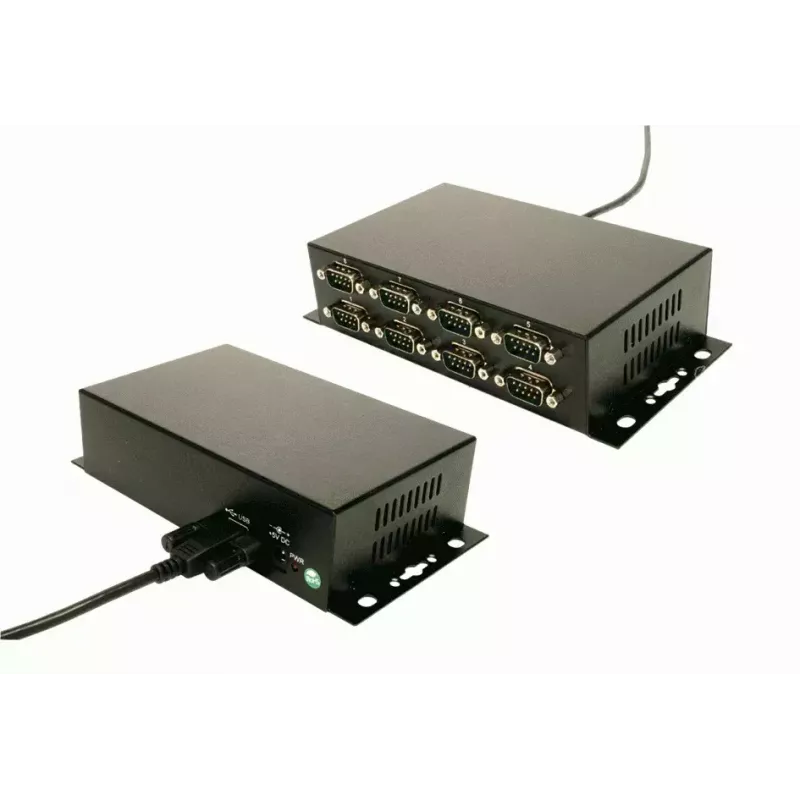

EXSYS EX-1338HMV USB 2.0 į 8S nuosekliųjų RS-232 prievadų adapteris yra metaliniame korpuse įrenginys, praplečiantis kompiuterį, plonąjį klientą ar serverį aštuoniais RS-232 nuosekliaisiais COM prievadais per USB 1.1/2.0 jungtį. Kiekvienas prievadas įgyvendintas su didelio našumo 16C550 tipo UART suderinamu buferiu, o adapteris maitinamas arba iš USB magistralės, arba išorinio maitinimo šaltinio su prisukamuoju fiksatoriumi. Įrenginį sudaro 2 m A tipo į B tipo USB laidas su prisukamąja jungtimi, jį pasirinktinai galima montuoti į 19 colių stovą naudojant EX-6099 DIN bėgelio komplektą.

Privalumai

Adapteris suteikia greitą COM prievadų išplėtimą neatidarant pagrindinės sistemos ir palaiko karšto prijungimo diegimą. Tvirtas metalinis korpusas ir pridedamas prisukamasis USB laidas apsaugo nuo atsitiktinio atsijungimo ir padidina patikimumą pramoninėje ar biuro aplinkoje. Įrenginyje naudojamas patikrintas FTDI pagrindu veikiantis mikroschemų rinkinys, jis atitinka CE, FCC, RoHS ir WHQL standartus, užtikrinančius suderinamumą ir saugą.

Tinka

• Senesnių nuosekliųjų įrenginių (modemų, brūkšninių kodų skaitytuvų, POS terminalų) prijungimui prie šiuolaikinių kompiuterių ar plonųjų klientų
• Pramoninės ar laboratorinės įrangos integracijai, kai reikia kelių RS-232 prievadų
• Serverių aplinkai, kur reikalingas kompaktiškas išorinis nuosekliųjų prievadų išplėtimas

Pagrindinės specifikacijos

• Sąsaja: RS-232 (V.24)
• UART tipas: 16C550 suderinamas FIFO buferis (16 baitų)
• Prievadų skaičius: 8 RS-232 nuoseklieji prievadai
• Pagrindinio kompiuterio sąsaja: USB 1.1 / 2.0 (su 2 m A į B USB laidu su prisukamuoju fiksatoriumi)
• Palaikomi signalai: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
• Duomenų bitai / Stabdymo bitai: 5, 6, 7, 8 / 1, 1,5, 2
• Lyginumas: Nėra, Lyginis, Nelyginis, Tarpas, Žymė
• Maitinimas: maitinamas iš magistralės per USB arba išorinio maitinimo šaltinio su prisukamuoju fiksatoriumi
• Matmenys (gamintojo duomenys): 180 mm x 90 mm x 40 mm
• Sertifikatai: CE, FCC, RoHS, WHQL

Kaip naudoti

Prijunkite EX-1338HMV prie pagrindinio kompiuterio naudodami pridedamą 2 m A tipo į B tipo USB laidą ir užfiksuokite prisukamąją jungtį. Jei to reikia jūsų įrenginiui, prijunkite išorinį maitinimo šaltinį su prisukamuoju fiksatoriumi, kad būtų tiekiama papildoma galia. Įdiekite tinkamas FTDI mikroschemų rinkinio tvarkykles, jei jų dar nėra operacinėje sistemoje. Įdiegus tvarkykles, operacinė sistema priskiria naujus COM prievadus ir jie tampa pasiekiami nuosekliojo ryšio programinei įrangai neatidarant pagrindinės sistemos.

Rekomendacijos

Kad pramoninėje aplinkoje veiktų stabiliai, pritvirtinkite adapterį stacionarioje vietoje ir naudokite prisukamąjį USB laidą bei pasirinktiną EX-6099 DIN bėgelio komplektą arba montavimą į stovą, kad išvengtumėte mechaninės įtampos jungtims. Patikrinkite tvarkyklių suderinamumą su operacine sistema, o pertraukčių ir įvesties/išvesties nustatymus per OS arba BIOS konfigūruokite tik esant poreikiui.
