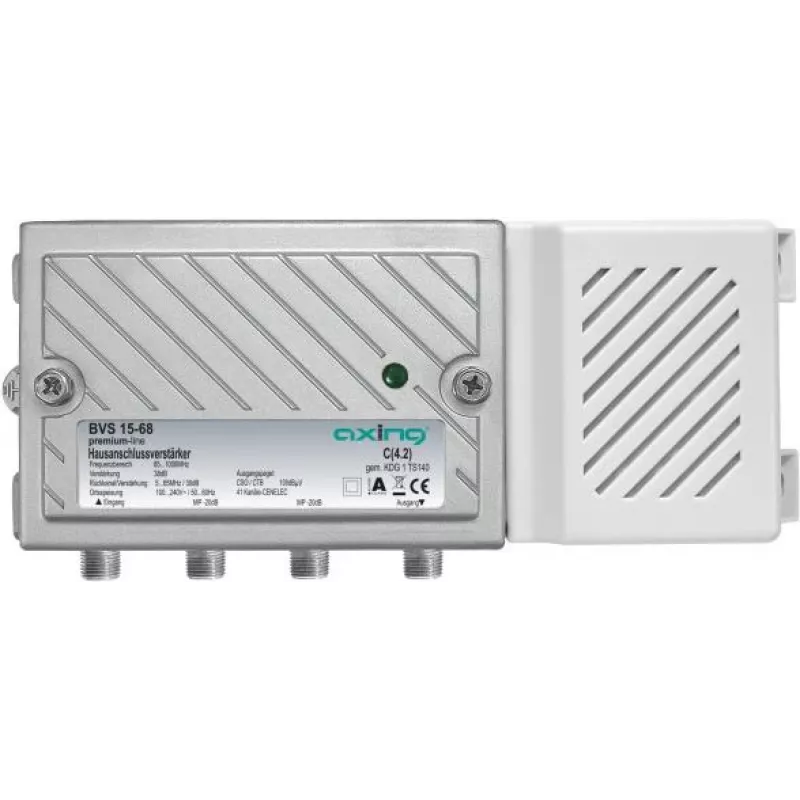

TV signalo stiprintuvas Axing BVS 15-68

„Axing BVS 15-68“ TV signalo stiprintuvas užtikrina reguliuojamą slopinimą ir išlyginimą tiesioginio ir grįžtamojo kelio signalams, kad būtų optimizuota signalo kokybė paskirstymo sistemose. Jame yra įjungiamas tarpinis slopinimas ir išlyginimas per jungiklius (džemperius), integruotas grįžtamasis kelias, apimantis 5–65 MHz diapazoną, F tipo jungtys ir testavimo prievadai tiek įėjime, tiek išėjime. Stiprintuvas sumontuotas aliuminio lietinio ir plastiko korpuse, jo matmenys – 192 mm × 44 mm × 89 mm, energijos suvartojimas – 5,5 W, o priimama kintamosios srovės įėjimo įtampa – nuo 100 iki 240 V.

Privalumai

Reguliuojamas tiesioginio kelio slopinimas ir išlyginimas leidžia tiksliai sureguliuoti sistemą, kompensuojant kabelių nuostolius ir lygio disbalansą. Įjungiamas tarpinis slopinimas ir išlyginimas su jungikliais padaro konfigūraciją lanksčią ir lengvai prižiūrimą be litavimo. Integruotas 5–65 MHz grįžtamasis kelias su reguliuojamu slopinimu ir įjungiamu grįžtamojo kelio išlyginimu palaiko interaktyvias paslaugas. Kompaktiškas korpusas su F jungtimis ir testavimo prievadais palengvina montavimą ir signalo patikrinimą.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įrenkite stiprintuvą paskirstymo linijoje tarp antenos įėjimo ir tolesnių įrenginių, prijungdami koaksialinius kabelius su F tipo jungtimis. Naudokite priekinius arba vidinius jungiklius, kad nustatytumėte reikiamą tarpinį slopinimą ir išlyginimą tiesioginiam keliui; sureguliuokite grįžtamojo kelio slopinimą ir įstatykite jungiklius grįžtamojo kelio išlyginimui pagal poreikį. Patikrinkite signalo lygius naudodami testavimo prievadus įėjime ir išėjime bei tiksliai sureguliuokite slopinimą / išlyginimą, kad pasiektumėte optimalų balansą visame tinkle. Prieš įjungdami įrenginį, įsitikinkite, kad maitinimo tinklo įtampa yra 100–240 V diapazone.

Rekomendacijos

Slopinimą ir išlyginimą nustatykite palaipsniui: pradėkite nuo minimalaus slopinimo ir didinkite, kad pašalintumėte perkrovą ar disbalansą. Naudokite testavimo prievadus, kad palygintumėte įėjimo ir išėjimo lygius po kiekvieno pakeitimo. Įrenginiams, teikiantiems interaktyvias paslaugas, patikrinkite grįžtamojo kelio veikimą 5–65 MHz diapazone ir sureguliuokite grįžtamąjį slopinimą, kad išvengtumėte trukdžių.
