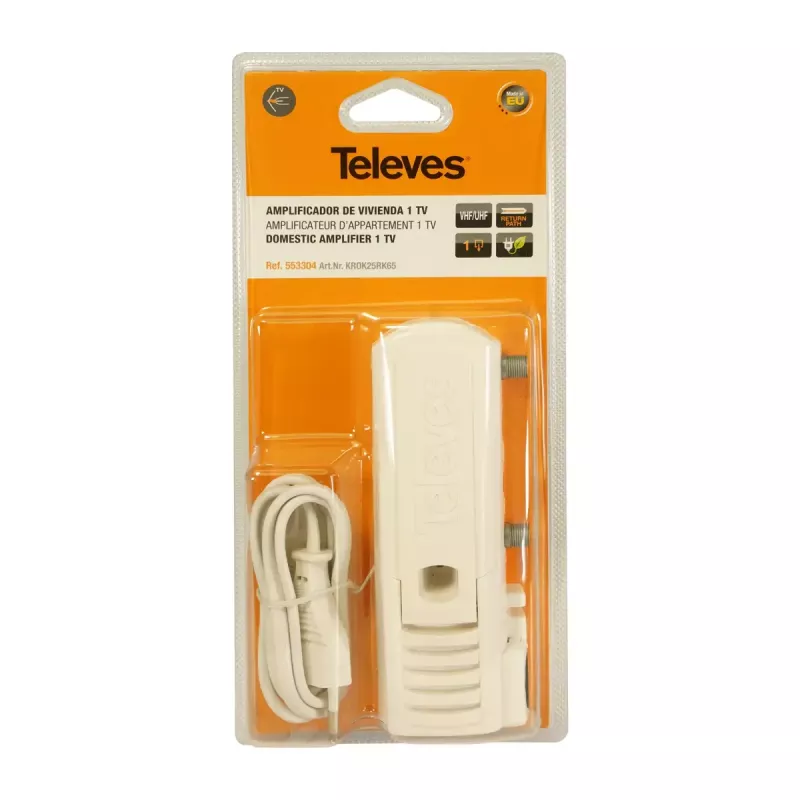

TV signalo stiprintuvas Televes 553304

„Televes 553304“ TV signalo stiprintuvas yra buitinis linijinis stiprintuvas, skirtas antžeminės televizijos signalo paskirstymui praplėsti ir pagerinti. Jis veikia plačiame 88–1006 MHz tiesioginio kanalo dažnių diapazone ir užtikrina pasyvų grįžtamąjį kanalą, todėl yra suderinamas su DOCSIS 3.0 kabelinio modemo ryšiu. Įrenginyje naudojamos F tipo jungtys, jis maitinamas iš tinklo (220–230 V), tipinė galia – 2,4 W, o kompaktiški matmenys (53 × 35 × 146 mm) palengvina montavimą.

Privalumai

Stiprintuvas išlygina ir sustiprina antžeminės TV signalus, kad sumažintų nuostolius paskirstymo tinkle, išlaikant pasyvų grįžtamąjį kelią abonento modemo ir operatoriaus ryšiui. Išplėstas tiesioginio kanalo dažnių diapazonas (88–1006 MHz) užtikrina suderinamumą su DOCSIS 3.0 paslaugomis. Kompaktiškas dydis ir standartinės F jungtys supaprastina montavimą buitinėse sistemose, o mažas energijos suvartojimas leidžia veikti nuolat, naudojant minimaliai energijos.

Tinka

• Antžeminės TV signalo paskirstymo praplėtimui ar atkūrimui namuose ar mažuose pastatuose
• Integravimui su kabelinėmis sistemomis, kurioms reikalingas DOCSIS 3.0 suderinamumas
• Situacijoms, kai reikalingas pasyvus grįžtamasis kanalas modemo ir operatoriaus ryšiui

Pagrindinės specifikacijos

• Modelis: Televes 553304
• Dažnių diapazonas (tiesioginis): 88–1006 MHz
• Grįžtamasis kanalas: pasyvus
• Jungtys: F tipo
• Maitinimas: AC 220–230 V
• Tipinė galia: 2,4 W
• Matmenys (P × G × A): 53 × 35 × 146 mm
• MPN: 553304 • EAN: 8424450224311

Kaip naudoti

Sumontuokite „Televes 553304“ linijinį stiprintuvą antžeminės TV tiekimo linijoje tarp įeinančios antenos / kabelio ir paskirstymo tinklo išvesties. Prijunkite bendraašius kabelius prie F tipo jungčių, įsitikinkite, kad įrenginys maitinamas iš 220–230 V kintamosios srovės lizdo, ir patikrinkite signalo lygius išėjimuose. Jei reikia, koreguokite tinklo topologiją, kad būtų pasiektas subalansuotas paskirstymas ir išvengta per didelio stiprinimo. Montavimo metu laikykitės standartinių saugos ir įžeminimo praktikų.

Rekomendacijos

Naudokite stiprintuvą paskirstymo nuostoliams kompensuoti ir signalo kokybei palaikyti keliuose išvaduose. Nestatykite stiprintuvo arti stiprių trukdžių šaltinių ir užtikrinkite tinkamą įžeminimą. Tinklams su aktyviais grįžtamojo ryšio reikalavimais, patvirtinkite suderinamumą su operatoriaus įranga, nepaisant stiprintuvo pasyvaus grįžtamojo kanalo.
