TRIAX OTX1310KIT optinis siųstuvas OTX 1310 su plačiajuosčiu LNB TWB 40 307785

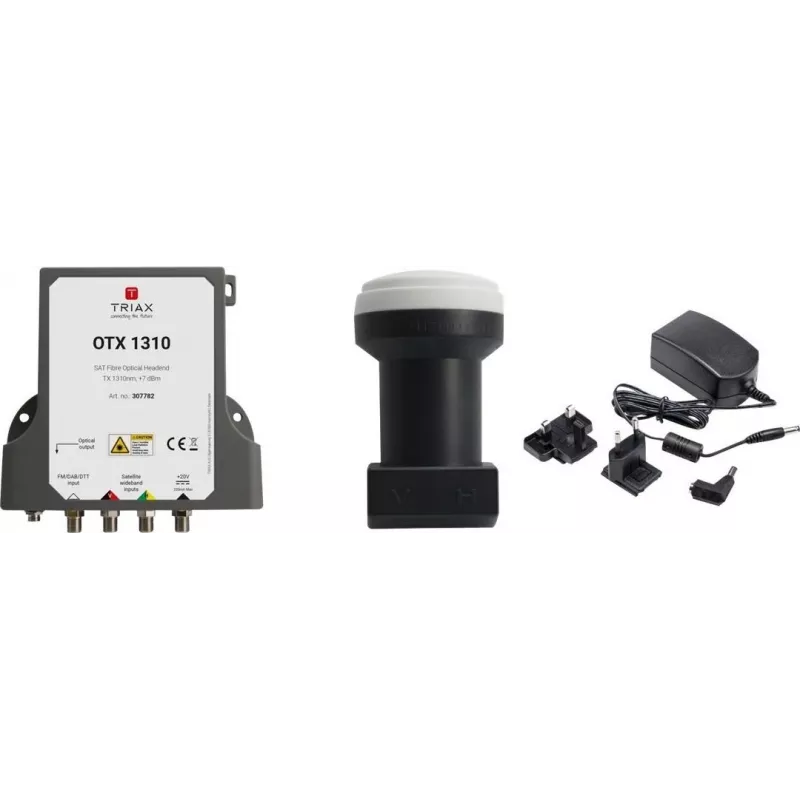

Paskirstant palydovinės televizijos signalus dideliais atstumais dideliuose gyvenamuosiuose ar komerciniuose pastatuose dažnai susiduriama su signalo nuostoliais ir stambiu koaksialiniu kabeliu. TRIAX OTX1310KIT tai sprendžia konvertuodamas palydovinius RF signalus į optinį signalą, skirtą perduoti lengvu, mažų nuostolių šviesolaidiniu kabeliu. Šiame rinkinyje yra OTX 1310 optinis siųstuvas, TWB 40 plačiajuostis LNB ir 20V DC maitinimo šaltinis, suteikiant viską, ko reikia norint pradėti šviesolaidinę palydovinio signalo paskirstymo sistemą.

Kam skirta

Šis rinkinys idealiai tinka montuotojams ir sistemų integratoriams, dirbantiems daugiabučiuose namuose (MDUs), viešbučiuose, ligoninėse ar FTTH (šviesolaidis iki namų) projektuose, kur palydoviniai signalai turi būti paskirstyti daugeliui išėjimų be degradacijos. Jis tinka profesionalams, kuriems reikia patikimos, aukštos kokybės optinės jungties palydovinės televizijos paskirstymui.

Pagrindinės savybės

• Visas rinkinys: optinis siųstuvas, plačiajuostis LNB ir maitinimo šaltinis
• Plačiajuostis LNB apima 10,7–12,75 GHz su dviem išėjimais (vertikalios ir horizontalios poliarizacijos)
• Optinis siųstuvas su SC/APC jungtimi ir 1310 nm bangos ilgiu
• Didelė optinė išėjimo galia +7 dBm palaiko iki 32 krypčių skirstymą
• Perdavimo atstumas iki 10 km vienmodžiu šviesolaidžiu
• Mažas triukšmo koeficientas 0,1 dB užtikrina puikią signalo kokybę
• Platus darbinės temperatūros diapazonas: nuo -20°C iki +50°C

Specifikacijos

• LNB įėjimo dažnis: 10,7–12,75 GHz
• LNB išėjimo dažnis (IF): 290–2340 MHz
• LNB vietinis osciliatorius: 10,4 GHz
• LNB triukšmo koeficientas: 0,1 dB (tipinis)
• LNB išėjimai: 2 (plačiajuostis vertikalus, plačiajuostis horizontalus)
• Siųstuvo RF įėjimai: 2 (F tipo)
• Optinio išėjimo bangos ilgis: 1310 nm
• Optinio išėjimo galia: +7 dBm (tipinė)
• Optinė jungtis: SC/APC
• Maitinimo šaltinis: 20V DC (pridedamas)
• Maksimalus optinis skirstymas: iki 32
• Maksimalus perdavimo atstumas: iki 10 km
• Darbinė temperatūra: nuo -20°C iki +50°C
• Taikymas: palydovinio signalo paskirstymas šviesolaidiniu kabeliu

Patarimai

Norint pasiekti optimalų našumą, naudokite vienmodį šviesolaidį su mažo įterpimo nuostolių jungtimis. Planuodami paskirstymo tinklą, atsižvelkite į optinių skirstytuvų nuostolius: kiekvienas 1:2 skirstymas sumažina galią apie 3 dB. Prieš prijungdami siųstuvą, įsitikinkite, kad maitinimo šaltinis yra prijungtas, kad išvengtumėte pažeidimų. Plačiajuostis LNB turi būti montuojamas su aiškiu matomumu į palydovą, o šviesolaidžio linija turi būti apsaugota nuo aštrių lenkimų.
