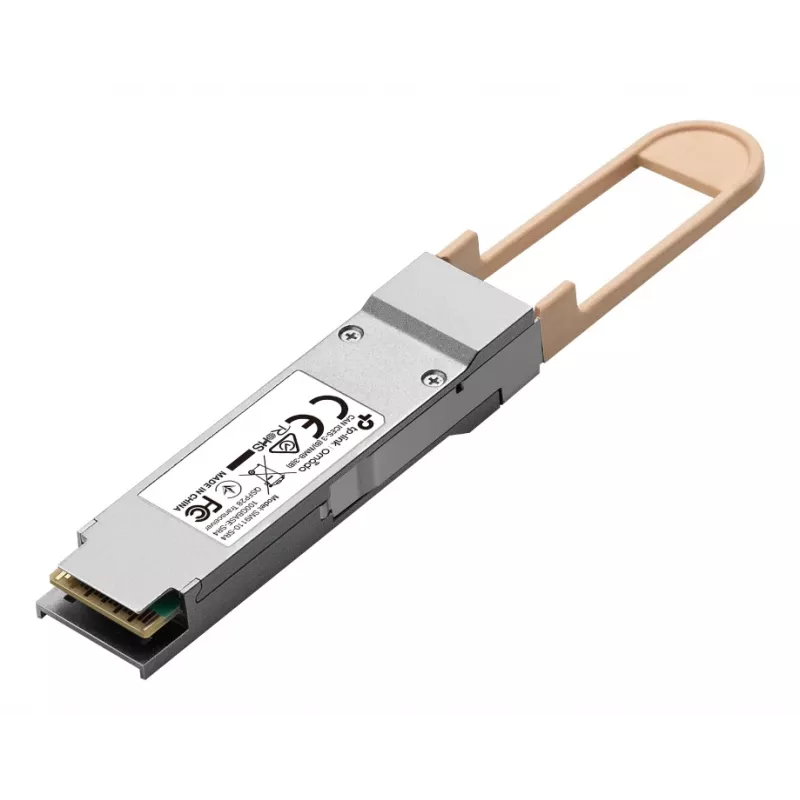

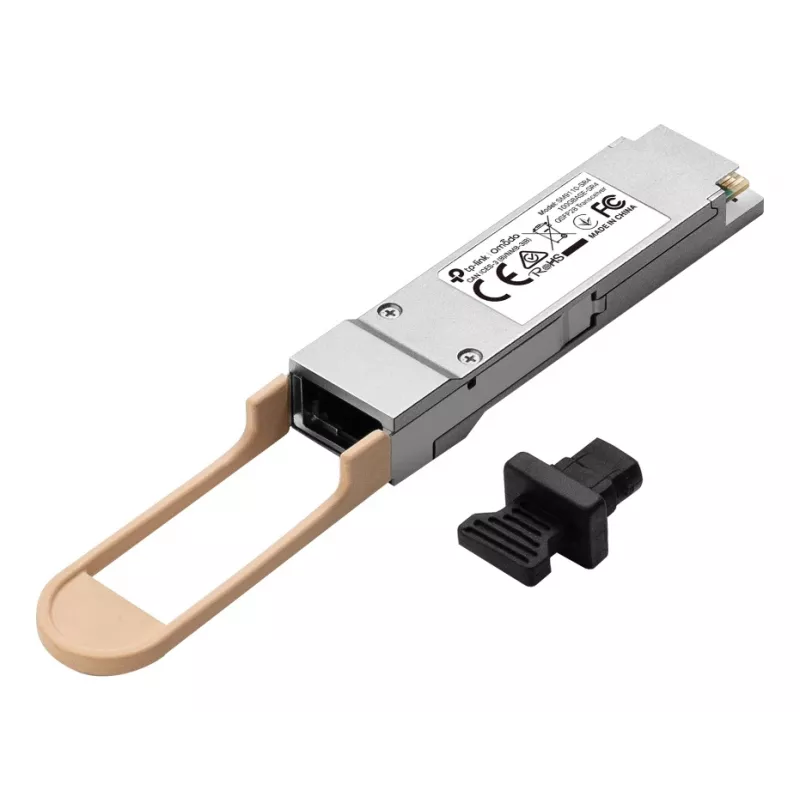

TP-Link Omada SM9110-SR4 tinklo siųstuvo-imtuvo modulis Šviesolaidinis 100000 Mbit/s QSFP28 850 nm

TP-Link Omada SM9110-SR4 yra QSFP28 daugiamodis šviesolaidinis siųstuvo-imtuvo modulis, sukurtas itin greitoms eterneto jungtims. Jis veikia 850 nm bangos ilgiu ir palaiko 100GBASE-SR4 bei 40GBASE-SR4 programas. Modulis yra karštai prijungiamas ir suderinamas su QSFP28 prievadais, užtikrindamas didelio tankio jungiamumą duomenų centrų ir įmonių komutavimo įrangai.

Privalumai

Šis siųstuvas-imtuvas palaiko skaitmeninę diagnostinę stebėseną (DDM), suteikiančią realaus laiko būsenos informaciją, ir pasižymi kompaktišku QSFP28 formos faktoriumi, užtikrinančiu didelį prievadų tankį. Jis palaiko 100G eternetą iki 100 m ir 40G eternetą iki 150 m per OM4 daugiamodį pluoštą, veikia nuo 3,3 V įėjimo įtampos ir atitinka RoHS reikalavimus. Modulyje naudojamos MPO/MTP jungtys ir jis tinkamas integruoti į esamus optinius tinklus.

Tinka

• Duomenų centrų agregavimui ir „stuburo-lapo“ komutavimui
• Didelės spartos aukštynkryptėms linijoms tarp komutatorių ir maršruto parinktuvų
• Trumpo nuotolio 100G ar 40G jungtims per OM4 daugiamodį pluoštą
• Didelio tankio QSFP28 prievadų diegimui

Pagrindinės specifikacijos

• Modelis: SM9110-SR4
• Formos faktorius: QSFP28
• Bangos ilgis: 850 nm
• Standartai: 100GBASE-SR4, 40GBASE-SR4
• Maksimali duomenų perdavimo sparta: 100000 Mbit/s (100 Gbit/s)
• Maksimalus atstumas: 100 m (100G, OM4); 150 m (40G, OM4)
• Jungties tipas: MPO-12 / MTP
• Įėjimo įtampa: 3,3 V
• Diagnostika: palaikoma skaitmeninė diagnostinė stebėsena (DDM)

Kaip naudoti

Įdiekite SM9110-SR4 į suderinamą QSFP28 prievadą komutatoriuje arba siųstuvo-imtuvo lizde, kai įrenginys įjungtas arba išjungtas (karštai prijungiamas). Prijunkite MPO/MTP daugiamodį šviesolaidinį kabelį (rekomenduojamas OM4) prie modulio, užtikrindami teisingą orientaciją ir patikimą jungties įtvirtinimą. Patikrinkite ryšio būseną naudodami pagrindinį įrenginį ir stebėkite diagnostinius parametrus per palaikomas valdymo sąsajas.

Rekomendacijos

Nurodytais atstumais naudokite OM4 daugiamodį pluoštą, jei reikia, patikrinkite suderinamumą su pagrindinio tiekėjo QSFP28 prievadais ir laikykitės ESD apsaugos bei gamintojo montavimo nurodymų, kad užtikrintumėte patikimą veikimą.
