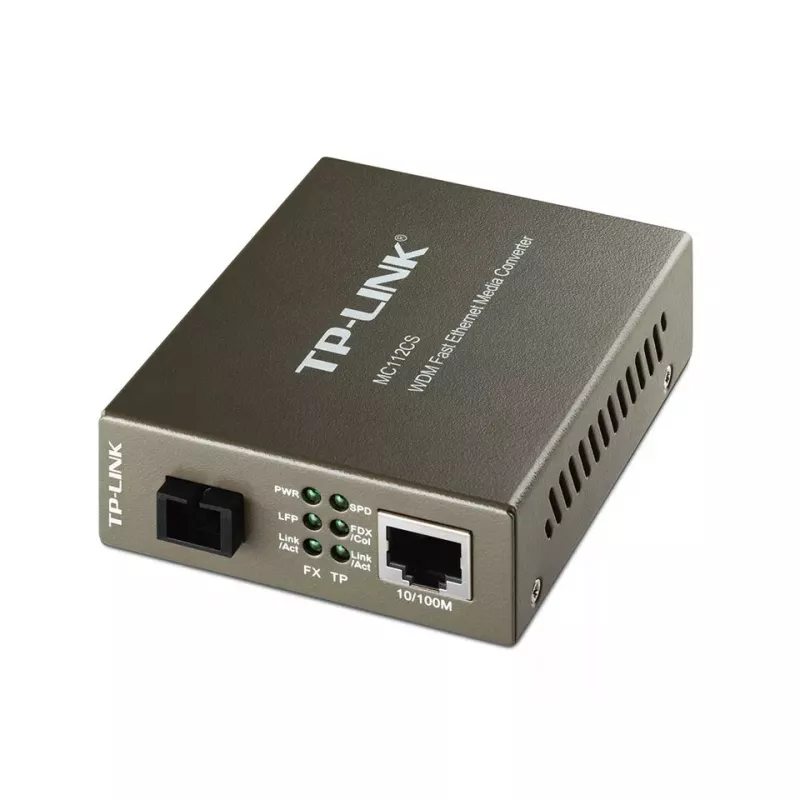

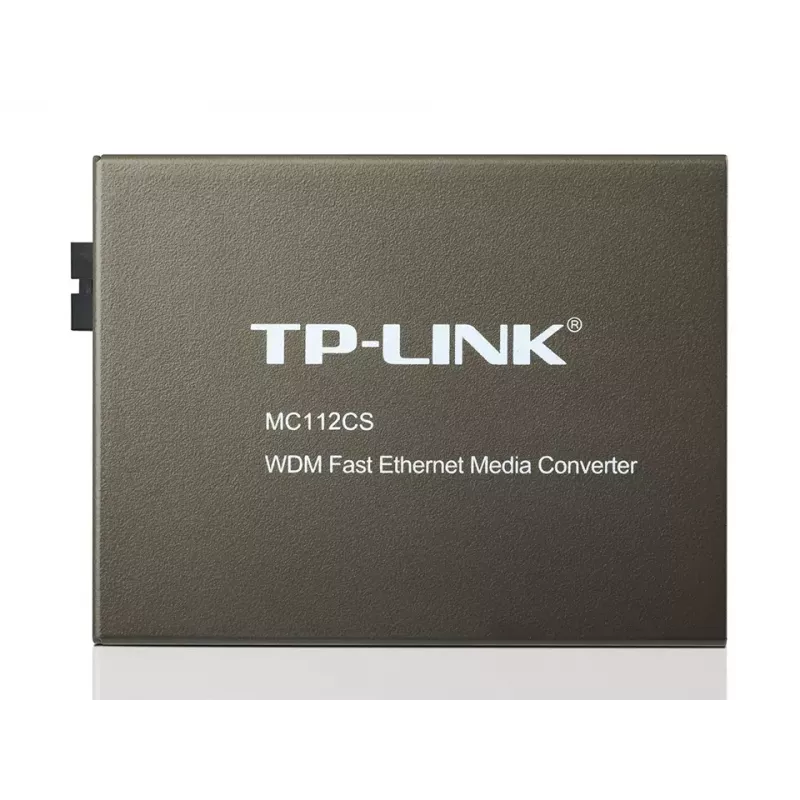

TP-Link MC112CS tinklo medijos keitiklis 100 Mbit/s vienmodis Juodas

TP-Link MC112CS yra WDM medijos keitiklis, kuris paverčia 100BASE-FX vienmodį šviesolaidį į 100BASE‑TX varinį Ethernet arba atvirkščiai, naudodamas vieną SC jungtį. Atitinkantis IEEE 802.3u standartus, įrenginys veikia visu laido greičiu ir palaiko ilgosios bangos (LX) lazerio veikimą: jis siunčia 1310 nm bangos ilgiu ir priima 1550 nm bangos ilgiu. Naudodamas WDM technologiją, MC112CS reikalauja tik vienos šviesolaidžio gijos dvikrypčiam duomenų perdavimui ir palaiko vienmodžio šviesolaidžio ryšius iki 20 km. Kompaktiškas atskiras įrenginys turi būsenos šviesos diodus ir nereikalauja korpuso.

Privalumai

MC112CS sumažina kabelių sąnaudas naudodamas WDM vieno pluošto perdavimą, suteikia automatinį MDI/MDI‑X ir automatinį derėjimąsi TX (RJ‑45) prievade bei užtikrina IEEE atitinkantį 10/100Base‑TX į 100Base‑FX keitimą. Jo SC šviesolaidžio jungtis ir palaikymas ilgesniems atstumams (iki 20 000 m) daro jį tinkamu ilgo nuotolio tinklo ryšiams, vartojant mažai energijos.

Tinka

• Ethernet praplėtimui vienmodžio šviesolaidžio ryšiais iki 20 km
• Varinės Ethernet įrangos prijungimui prie šviesolaidžio magistralių
• Taškas–taškas ryšiams, kur pageidaujama vieno pluošto WDM kabelių sistema
• Mažoms instaliacijoms, reikalaujančioms atskiro medijos keitiklio

Pagrindinės specifikacijos

• Modelis: TP‑Link MC112CS (MPN: MC112CS)
• Standartai: IEEE 802.3u 10/100Base‑TX, 100Base‑FX
• Šviesolaidžio tipas: Vienmodis (SC jungtis)
• Bangos ilgiai: Siuntimas 1310 nm / Priėmimas 1550 nm (WDM)
• Maks. šviesolaidžio atstumas: 20 000 m (20 km)
• Ethernet prievadas: 1 × RJ‑45 (automatinis MDI/MDI‑X, automatinis derėjimasis)
• Duomenų sparta: Palaiko 10/100 Mbps Ethernet (įrenginio duomenų lapas nurodo iki 1000 Mbit/s galimybę)
• Energijos suvartojimas: maks. 2,41 W
• Sertifikatai: FCC, CE
• Spalva: Juoda

Kaip naudoti

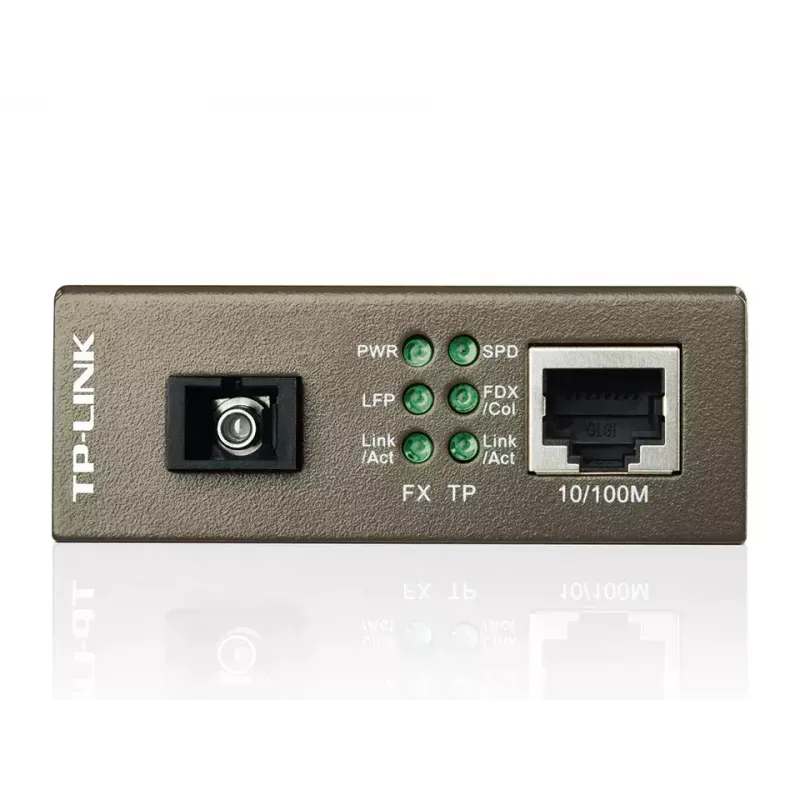

Įrenkite MC112CS šalia prijungiamo įrenginio ir maitinkite jį naudodami pateiktą adapterį. Prijunkite varinį Ethernet įrenginį prie RJ‑45 prievado; keitiklis atliks automatinį MDI/MDI‑X ir automatiškai suderins greitį bei dvipusį režimą tame prievade. Naudokite vienmodį šviesolaidžio kabelį su SC jungtimis ir užtikrinkite, kad kitame gale esantis įrenginys būtų sukonfigūruotas papildomiems WDM bangos ilgiams (jis turėtų siųsti 1550 nm ir priimti 1310 nm). Patikrinkite ryšį ir aktyvumą per priekinio skydelio šviesos diodus ir patvirtinkite tinkamą veikimą abiejuose šviesolaidžio ryšio galuose.

Rekomendacijos

Naudokite sertifikuotą vienmodį SC šviesolaidį ir patikrinkite, ar nuotolinis medijos keitiklis arba siųstuvas-imtuvas palaiko papildomus WDM bangos ilgius (TX 1550 nm / RX 1310 nm), kad būtų užtikrintas teisingas dvikryptis veikimas. Atstumams, artimiems 20 km, patikrinkite šviesolaidžio slopinimą ir jungčių kokybę; apsvarstykite ryšio veikimo testavimą po įrengimo.
