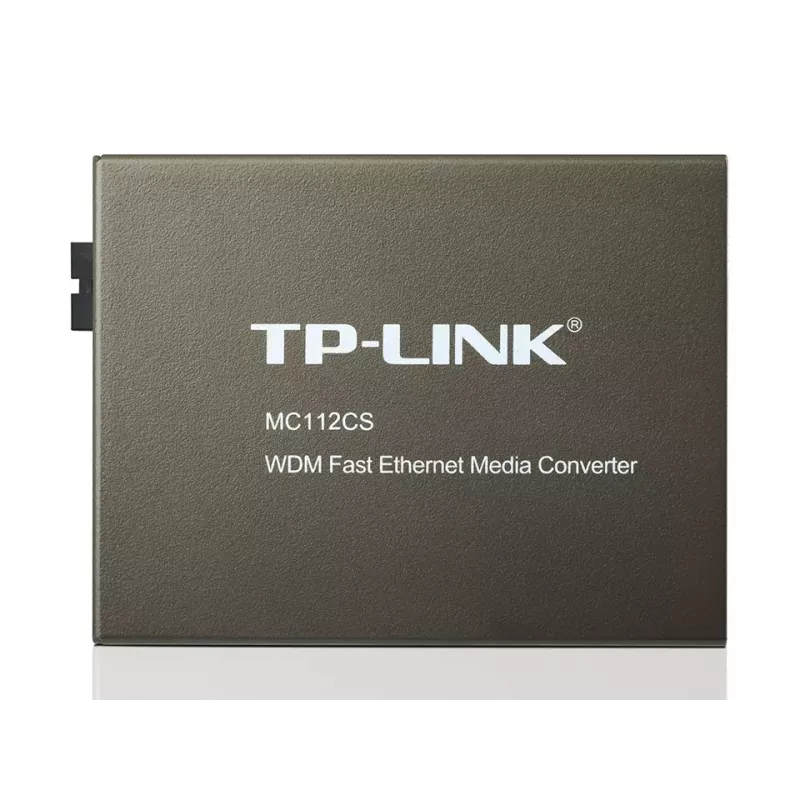

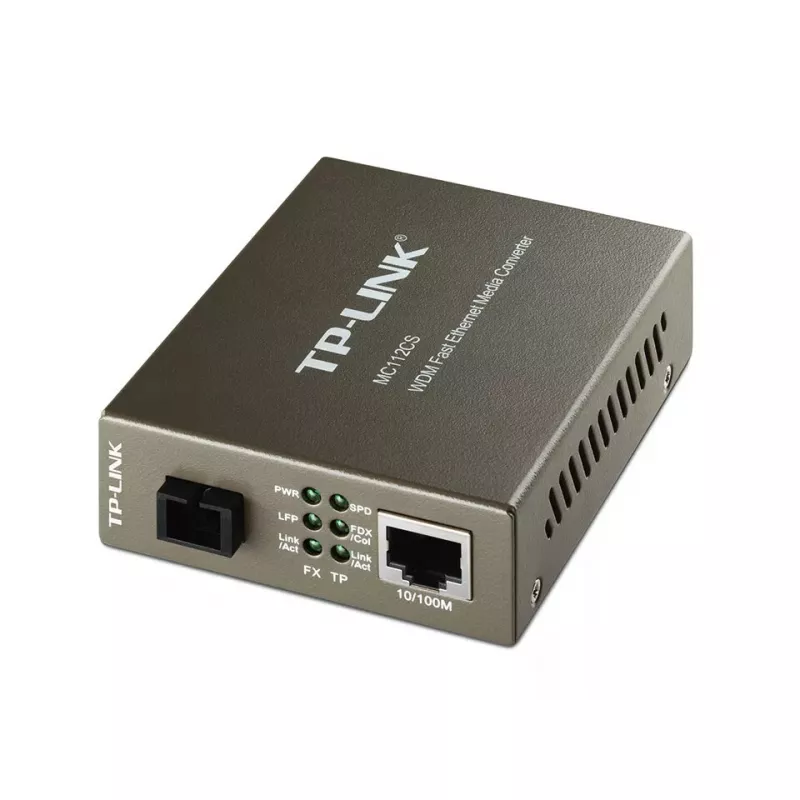

TP-Link MC112CS tinklo medijos keitiklis 100 Mbit/s Vienmodis Juodas

TP-Link MC112CS yra WDM medijos keitiklis, kuris konvertuoja 100BASE-FX vienmodį šviesolaidinį ryšį į 100BASE-TX varinį Ethernet ryšį arba atvirkščiai, naudojant vieną SC jungtį. Atitinka IEEE 802.3u standartus, įrenginys veikia visu laidiniu greičiu ir palaiko ilgosios bangos (LX) lazerio veikimą: jis perduoda 1310 nm bangos ilgiu, o priima 1550 nm bangos ilgiu. Naudodamas WDM technologiją, MC112CS reikalauja tik vieno šviesolaidžio gijos dvikrypčiam duomenų perdavimui ir palaiko vienmodžio šviesolaidžio jungtis iki 20 km. Kompaktiškas atskiras įrenginys turi būsenos LED indikatorius ir jam nereikia korpuso.

Privalumai

MC112CS sumažina kabelių sujungimo išlaidas, naudodamas WDM vieno šviesolaidžio perdavimą, suteikia automatinį MDI/MDI-X ir automatinį derėjimąsi TX (RJ-45) prievade bei teikia IEEE atitinkantį 10/100Base-TX į 100Base-FX konvertavimą. Jo SC šviesolaidžio jungtis ir palaikymas dideliems atstumams (iki 20 000 m) daro jį tinkamu ilgo nuotolio tinklo jungtims, tuo pačiu sunaudojant mažai energijos.

Tinka

• Ethernet praplėtimui per vienmodžio šviesolaidžio jungtis iki 20 km
• Varinių Ethernet įrenginių prijungimui prie šviesolaidinių magistralių
• Taškas–taškas jungtims, kai pageidaujama vieno šviesolaidžio WDM kabelių sistema
• Mažoms instaliacijoms, kurioms reikia atskiro medijos keitiklio

Pagrindinės specifikacijos

• Modelis: TP-Link MC112CS (MPN: MC112CS)
• Standartai: IEEE 802.3u 10/100Base-TX, 100Base-FX
• Šviesolaidžio tipas: Vienmodis (SC jungtis)
• Bangos ilgiai: Perdavimas 1310 nm / Priėmimas 1550 nm (WDM)
• Maksimalus šviesolaidžio atstumas: 20 000 m (20 km)
• Ethernet prievadas: 1 × RJ-45 (automatinis MDI/MDI-X, automatinis derėjimasis)
• Duomenų perdavimo sparta: Palaiko 10/100 Mbps Ethernet (įrenginio duomenų lapas nurodo iki 1000 Mbit/s galimybę)
• Energijos suvartojimas: maks. 2,41 W
• Sertifikatai: FCC, CE
• Spalva: Juoda

Kaip naudoti

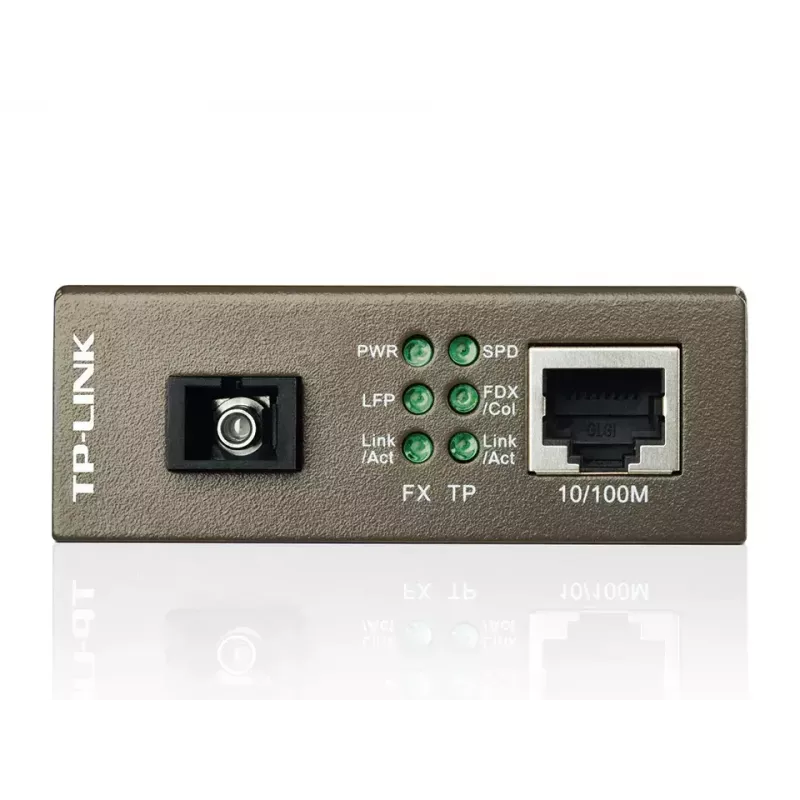

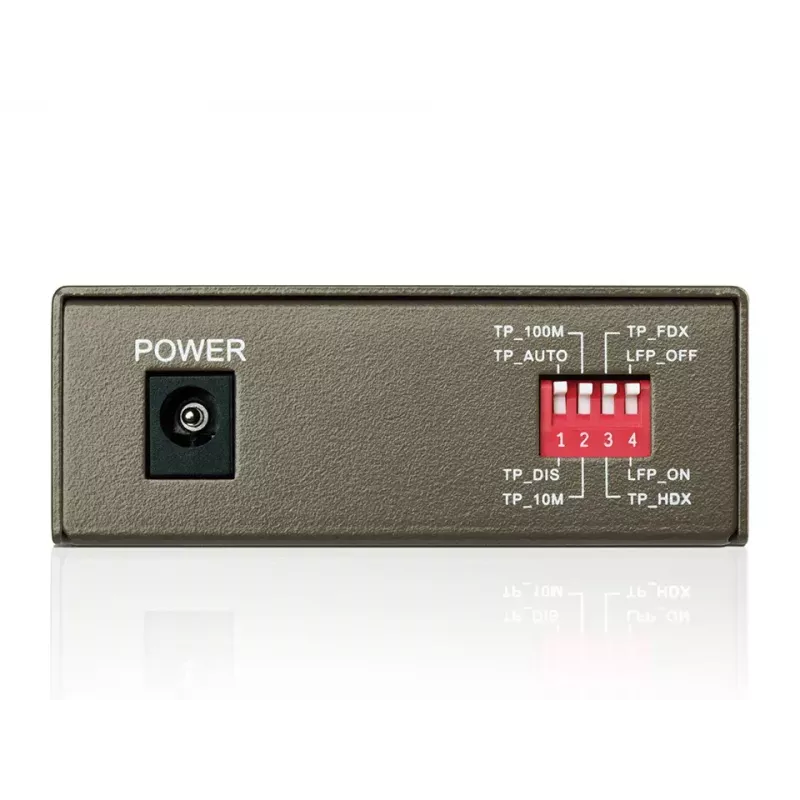

Įdiekite MC112CS šalia prijungiamo įrenginio ir maitinkite jį naudodami pridedamą adapterį. Prijunkite varinį Ethernet įrenginį prie RJ-45 prievado; keitiklis atliks automatinį MDI/MDI-X ir automatiškai suderins greitį bei dvipusį ryšį tame prievade. Naudokite vienmodį šviesolaidinį kabelį su SC jungtimis ir įsitikinkite, kad kitame gale esantis įrenginys sukonfigūruotas papildomiems WDM bangos ilgiams (jis turėtų perduoti 1550 nm bangos ilgiu, o priimti 1310 nm). Patikrinkite ryšį ir veikimą per priekinio skydelio LED indikatorius ir patvirtinkite tinkamą veikimą abiejuose šviesolaidžio jungties galuose.

Rekomendacijos

Naudokite sertifikuotą vienmodį SC šviesolaidį ir patikrinkite, ar nuotolinis medijos keitiklis arba siųstuvas-imtuvas palaiko papildomus WDM bangos ilgius (TX 1550 nm / RX 1310 nm), kad užtikrintumėte teisingą dvikryptį veikimą. Atstumams, artimiems 20 km, patikrinkite šviesolaidžio slopinimą ir jungčių kokybę; apsvarstykite ryšio veikimo testavimą po įdiegimo.
