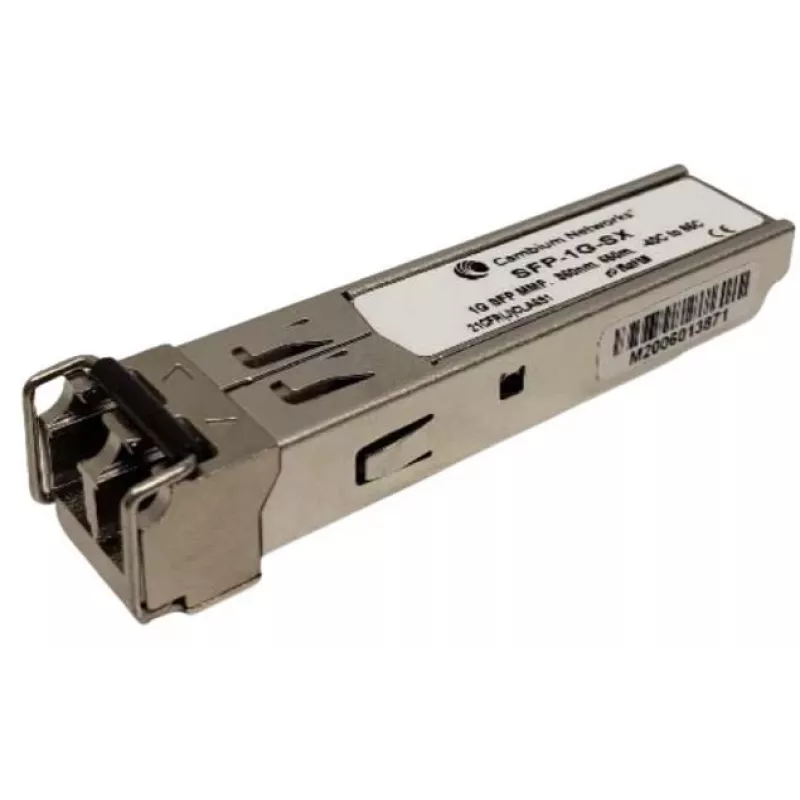

Tinklo siųstuvo-imtuvo modulis Cambium Networks SFP-1G-SX, SFP šviesolaidinis 1000 Mbit/s 850 nm, 3,3 V

Cambium Networks SFP-1G-SX yra mažos formos keičiamas (SFP) šviesolaidinis siųstuvo-imtuvo modulis, palaikantis iki 1000 Mbit/s (1,25 Gbit/s linijos sparta) per daugiamodį šviesolaidį, naudojant 850 nm bangos ilgį ir 3,3 V maitinimą. Modulis skirtas montuoti į standartinius SFP prievadus komutatoriuose, maršrutizatoriuose ir kitoje tinklo įrangoje, užtikrinant trumpojo nuotolio aukštutinio ryšio ir serverių jungtis, kurių perdavimo atstumas iki 550 metrų per daugiamodį šviesolaidį.

Privalumai

Siųstuvas-imtuvas pasižymi kompaktiška SFP forma, atitinkančia SFP MSA ir SFF-8472 specifikacijas, leidžiančia prijungimą veikiant įrangai ir platų suderinamumą su tinklo įranga. Jis integruoja VCSEL lazerinį siųstuvą, PIN fotodiodą su transimpedansiniu stiprintuvu ir stebėjimo/valdymo MCU, užtikrindamas patikimą optinį perdavimą I klasės lazerio saugos ribose. Modulis yra ekonomiškai efektyvus trumpojo nuotolio daugiamodėms jungtims, kartu palaikant standartinę duomenų spartą gigabitiniam Ethernet ir panašioms programoms.

Tinka

• Trumpojo nuotolio daugiamodžio šviesolaidžio aukštutinio ryšio jungtims tarp komutatorių ir agregavimo įrenginių
• Serverio ir komutatoriaus jungtims duomenų centruose ar serverių patalpose
• Prieigos lygmens jungtims miestelių ir įmonių tinkluose
• Esamų SFP prievadų pakeitimui ar atnaujinimui, pridedant šviesolaidinį ryšį

Pagrindinės specifikacijos

• Sąsajos tipas: SFP (mažos formos keičiamas)
• Darbinis bangos ilgis: 850 nm
• Maksimali duomenų perdavimo sparta: 1000 Mbit/s (1,25 Gbit/s linijos sparta)
• Maitinimo įtampa: 3,3 V
• Maksimalus daugiamodžio šviesolaidžio pasiekiamumas: iki 550 m (priklausomai nuo šviesolaidžio tipo ir jungties sąlygų)
• Siųstuvo tipas: VCSEL lazeris
• Imtuvas: PIN fotodiodas su transimpedansiniu stiprintuvu (TIA)
• Atitiktis: SFP MSA ir SFF-8472 suderinamas; I klasės lazerio sauga

Kaip naudoti

Įdiekite SFP-1G-SX siųstuvą-imtuvą į tuščią SFP prievadą suderinamame komutatoriuje, maršrutizatoriuje ar laikmenų konverteryje, įrenginiui esant įjungtam arba išjungtam, pagal priimančiosios įrangos instrukciją. Prijunkite daugiamodžio šviesolaidžio pluošto kabelius prie modulio LC dvipusės jungties, užtikrindami teisingą poliškumą ir patikimą sujungimą. Patikrinkite ryšio būseną priimančiojo įrenginio valdymo sąsajoje ir įsitikinkite, kad prievadas derasi dėl numatomos gigabitinės spartos. Stebėkite optinius ir diagnostinius parametrus per priimantįjį įrenginį, jei tai palaiko SFF-8472 sąsaja.

Rekomendacijos

Naudokite kokybišką OM3/OM4 daugiamodį šviesolaidį ir tinkamai užbaigtus LC pluošto kabelius, kad pasiektumėte nurodytą atstumą; venkite lenkti šviesolaidį virš rekomenduojamų spindulių ir išlaikykite švarius galinius paviršius. Patikrinkite suderinamumą su priimančiojo įrenginio gamintoju ir programine įranga; laikykitės ESD atsargumo priemonių tvarkydami ir vadovaukitės standartine lazerio saugos praktika.
