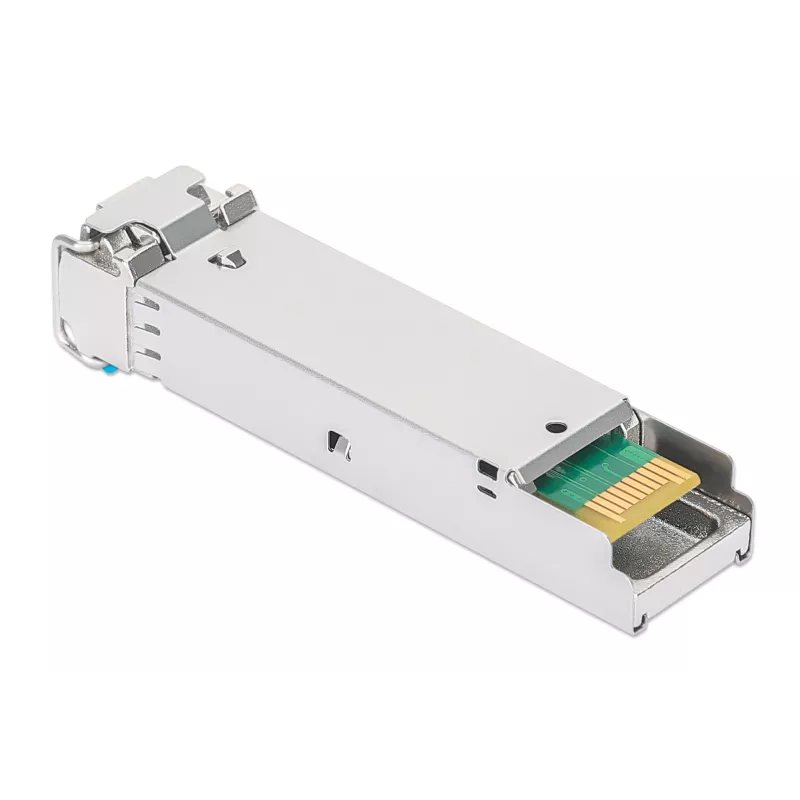

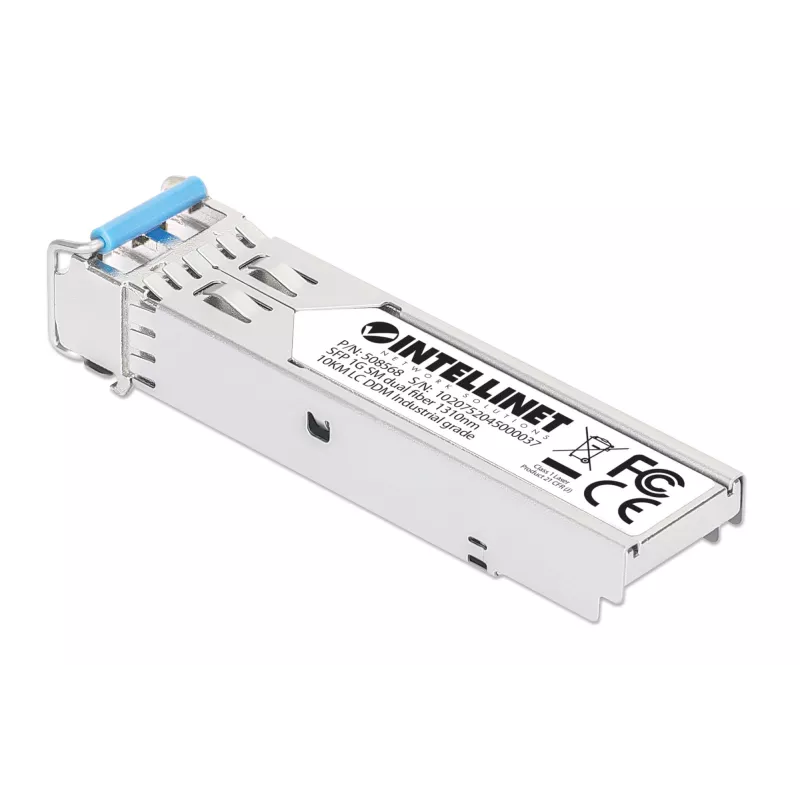

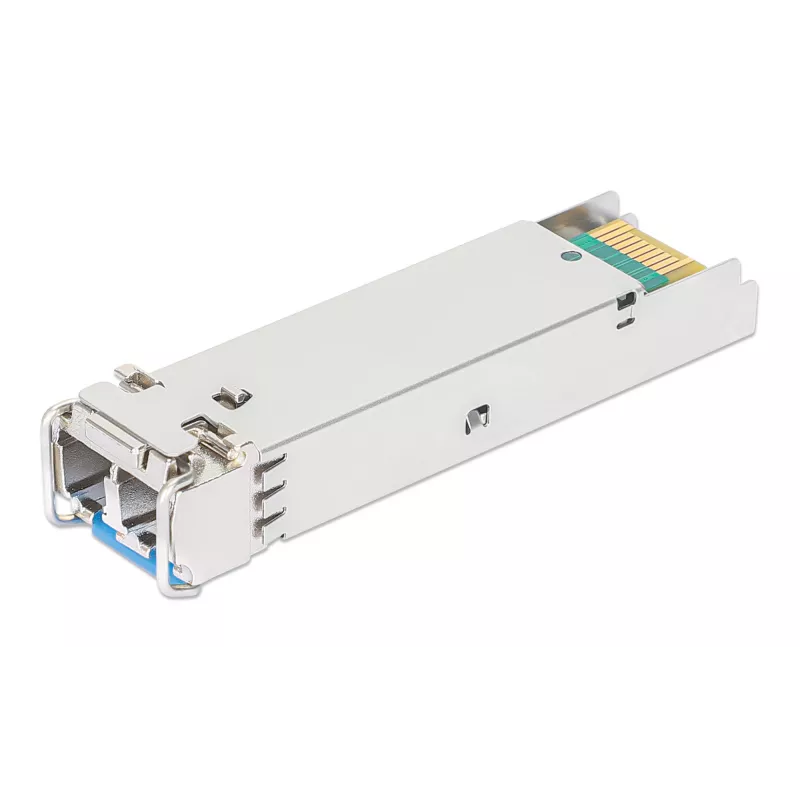

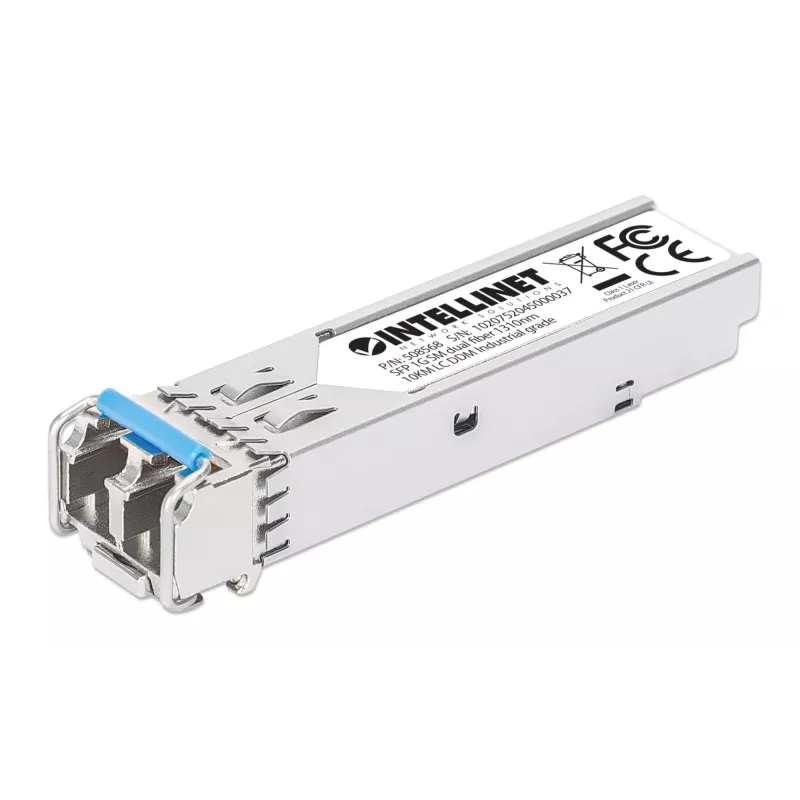

Intellinet Industrial Gigabit Fiber SFP optinis siųstuvas-imtuvas, modulis 1000Base-LX, vienmodis, 10 km, sidabrinis

„Intellinet Industrial Gigabit Fiber SFP“ optinis siųstuvas-imtuvas, modulis 1000Base-LX, užtikrina vienmodžio pluošto jungiamumą iki 10 km kompaktiškame SFP (mini-GBIC) formos faktoriuje. Įdėtas į patvarų metalinį korpusą, šis modulis palaiko 1000 Mbit/s ryšį, MSA atitiktį plačiam suderinamumui, LC jungties sąsają ir veikia su 3,3 V maitinimu, tipinėmis maždaug 1 W energijos sąnaudomis. Siųstuvas-imtuvas pritaikytas pramoniniams temperatūrų diapazonams, užtikrindamas patikimą veikimą atšiaurioje aplinkoje.

Privalumai

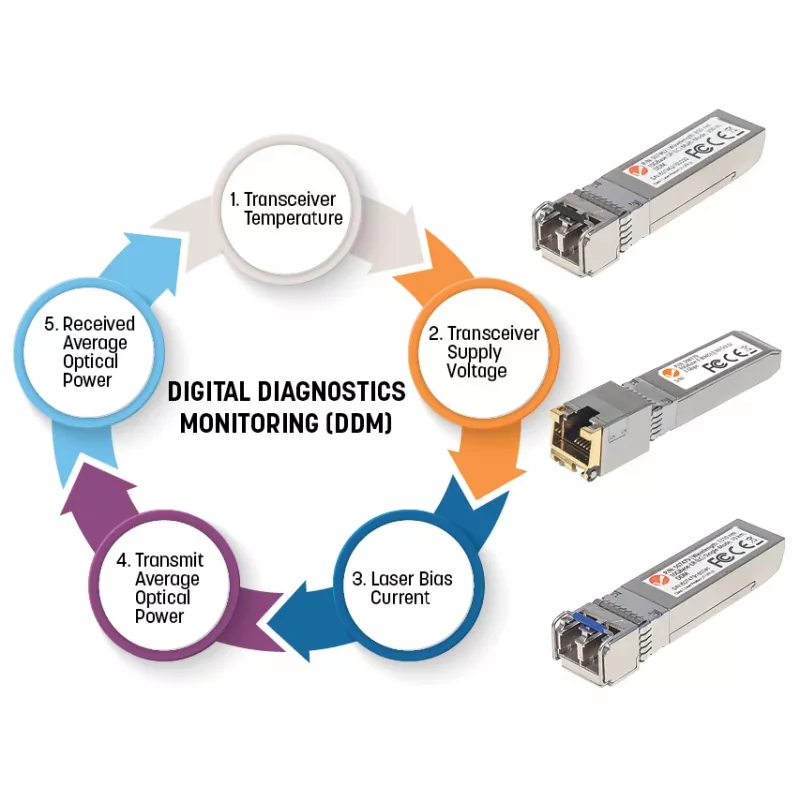

Metalinis korpusas padidina mechaninį patvarumą ir sumažina elektromagnetinius trukdžius, o mažas SFP formos faktorius leidžia tankiai išdėstyti pluošto įrangą. MSA suderinamumas užtikrina kelių gamintojų įrangos sąveiką su įvairiais komutatoriais ir maršruto parinktuvais. Karšto prijungimo konstrukcija leidžia įdiegti ar išimti modulį neišjungiant komutatoriaus. Integruotas skaitmeninis diagnostikos stebėjimas (DDM/DOM) leidžia realiuoju laiku stebėti optinę išėjimo / įėjimo galią, temperatūrą, lazerio poslinkio srovę ir maitinimo įtampą.

Tinka

• Pramoninėms eterneto jungtims, kurioms reikia vienmodžio pluošto iki 10 km
• Tankaus pluošto paneliams ir važiuoklėms su SFP prievadais
• Keitimo ar išplėtimo moduliams kelių gamintojų tinkluose (MSA suderinamiems)
• Aplinkai su plačiais temperatūrų diapazonais arba padidintais elektromagnetiniais trukdžiais

Pagrindinės specifikacijos

• Standartas: 1000Base-LX (Gigabit Ethernet)
• Duomenų perdavimo sparta: 1000 Mbit/s
• Maksimalus atstumas: 10000 m (vienmodis)
• Jungtis: LC
• Formos faktorius: SFP (mini-GBIC), karštai prijungiamas
• DDM/DOM: Palaikomas
• Darbo temperatūra: -40 – 75 °C
• Maitinimo įtampa: 3,3 V
• Tipinės energijos sąnaudos: ~1 W
• Spalva / apdaila: Sidabrinė, metalinis korpusas

Kaip naudoti

Įkiškite SFP modulį į laisvą SFP prievadą suderinamame komutatoriuje ar maršruto parinktuve, kol spragtelės. Prijunkite vienmodį LC galais užbaigtą pluošto komutacinį kabelį prie modulio LC jungties, laikydamiesi taisyklingos TX/RX orientacijos. Modulis palaiko karšto prijungimo veikseną, todėl jį galima įdiegti ar išimti neišjungiant pagrindinio įrenginio. Naudokite pagrindinį įrenginį arba tinklo valdymo įrankius, kad patikrintumėte ryšio būseną ir, jei yra, nuskaitytumėte DDM parametrus – optinę galią, temperatūrą ir maitinimo įtampą.

Rekomendacijos

Modulis skirtas naudoti MSA suderinamuose SFP prievaduose ir pramoninėse srityse; naudodami gamintojo užrakintą įrangą, pasitikrinkite suderinamumą su savo komutatoriaus gamintoju. Patikimam ryšiui naudokite vienmodį LC pluoštą, pritaikytą 10 km, ir laikykitės standartinių pluošto naudojimo atsargumo priemonių, kad išvengtumėte jungčių užteršimo ar nuostolių dėl lenkimo.
