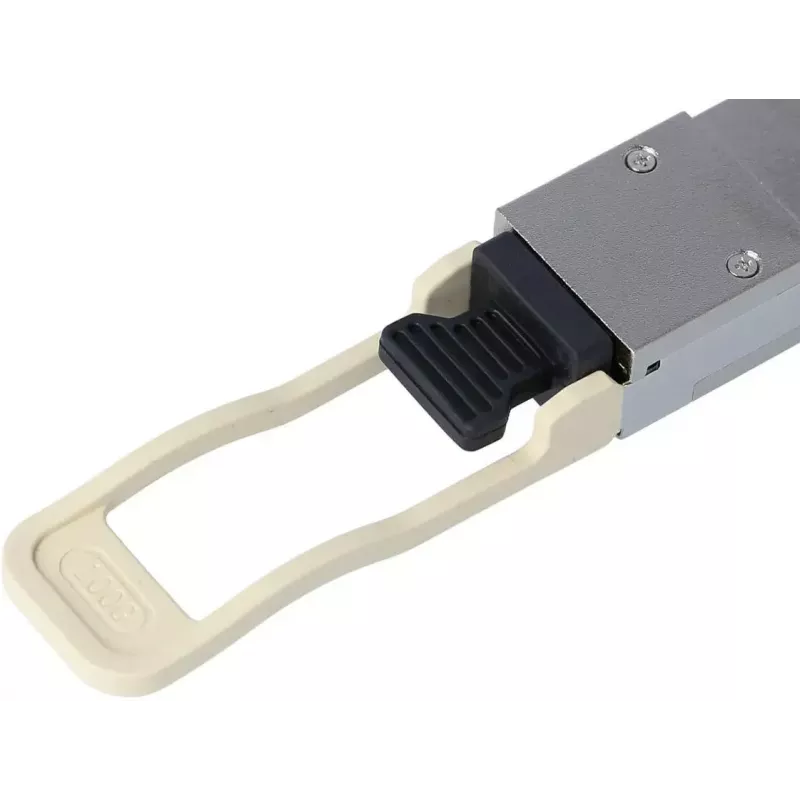

Tinklo siųstuvo-imtuvo modulis BlueOptics PAN-QSFP28-100GBASE-SR4-BO 100000 Mbit/s QSFP28

„BlueOptics PAN-QSFP28-100GBASE-SR4-BO“ yra 100G QSFP28 optinio pluošto siųstuvo-imtuvo modulis, skirtas daugiamodėms optinio pluošto jungtims. Jis palaiko maksimalų 100000 Mbit/s duomenų perdavimo greitį ir naudoja MPO/MTP jungtį su 850 nm siuntimo ir priėmimo bangos ilgiais. Modulis atitinka QSFP28 elektrines ir mechanines specifikacijas bei yra suderinamas su aparatinės įrangos platformomis, palaikančiomis 100GBASE-SR4 QSFP28 siųstuvus-imtuvus.

Privalumai

Modulis užtikrina sparčią 100G duomenų perdavą daugiamodžiu optiniu pluoštu iki tiekėjo nurodyto atstumo SR4 taikymams ir turi skaitmeninę diagnostinę stebėseną, teikiančią realaus laiko informaciją apie maitinimo įtampą, lazerio poslinkio srovę, optinio siuntimo ir priėmimo galią bei temperatūrą. Pagamintas pagal MSA reikalavimus atitinkančius QSFP28 formos faktoriaus standartus, jis skirtas sąveikai su sistemomis, palaikančiomis 100GBASE-SR4 optiką, ir yra lengvas – sveria apie 40 g.

Tinka

• 100G agregavimo jungtims duomenų centrų komutatorių audiniuose
• Aukštos spartos tinklų sujungimams tarp komutatorių, maršruto parinktuvų ir saugojimo sistemų
• Trumpo nuotolio daugiamodžio optinio pluošto jungtims (SR4) stovuose ir tarp gretimų patalpų

Pagrindinės specifikacijos

• Sąsajos tipas: QSFP28
• Maksimalus duomenų perdavimo greitis: 100000 Mbit/s (100G)
• Jungtis: MPO/MTP (daugiaskaidulė)
• Optinis bangos ilgis: 850 nm siuntimui ir priėmimui
• Skaidulos tipas: Daugiamodė skaidula (MMF), skirta SR4 taikymams
• Formos faktorius: QSFP28 (atitinka MSA)
• Svoris: 0,04 kg
• Skaitmeninė diagnostika: DDM / DOM (atitinka SFF-8472)

Kaip naudoti

Įdėkite QSFP28 siųstuvą-imtuvą į suderinamą QSFP28 lizdą palaikomoje tinklo įrangoje, vadovaudamiesi įrangos tiekėjo instrukcijomis. Prijunkite MPO/MTP daugiamodį optinio pluošto pataisymo laidą prie siųstuvo-imtuvo, užtikrindami teisingą orientaciją ir poliškumą, ir patikrinkite jungties būseną per pagrindinį įrenginį. Jei pagrindinis įrenginys palaiko DDM/DOM, stebėkite optinius parametrus per valdymo sąsają, kad galėtumėte tikrinti jungtį ir šalinti triktis.

Rekomendacijos

Kad veiktų optimaliai, naudokite aukštos kokybės daugiamodžius MPO/MTP pataisymo laidus ir įsitikinkite, kad skaidulos tipas bei jungties atstumas atitinka SR4 specifikacijas. Patikrinkite pagrindinio įrenginio suderinamumą su 100GBASE-SR4 QSFP28 moduliais ir, jei palaikoma, įjunkite skaitmeninę diagnostiką, kad stebėtumėte jungties būklę. Saugokite optines sąsajas nuo dulkių ir imkitės ESD atsargumo priemonių tvarkydami siųstuvą-imtuvą.
