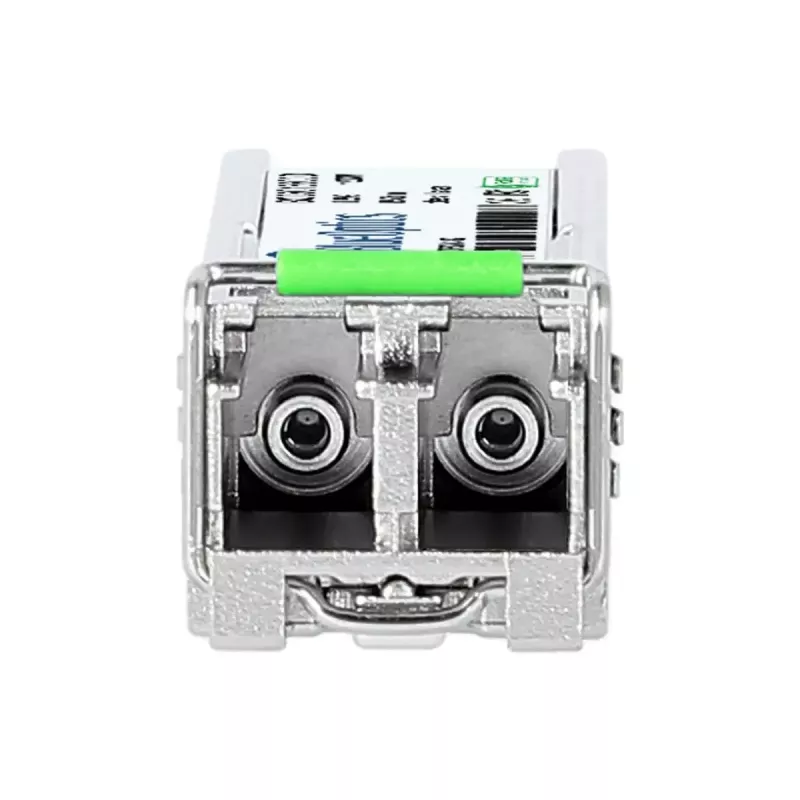

SFP siųstuvo-imtuvo modulis BlueOptics 943 049-001-BO Šviesolaidinis 120000 m

„BlueOptics 943 049-001-BO“ SFP siųstuvo-imtuvo modulis yra vienmodis šviesolaidinis 1000BASE‑ZX sąsajos įrenginys, skirtas ilgo nuotolio eterneto ir didelės spartos optinėms jungtims iki 120000 m. Įdėtas į aliuminio korpusą ir sveriantis maždaug 20 g, šis SFP modulis yra kompaktiškas, karštojo prijungimo sprendimas su LC dvipusiu jungtimi 1550 nm bangos ilgio siuntimui ir priėmimui. Modulis atitinka MSA formos faktoriaus standartus ir palaiko įprastus tinklo protokolus, įskaitant eternetą ir „Fibre Channel over Ethernet“ iki 1,25 Gbit/s spartos, todėl tinka magistralinėms ir ilgojo nuotolio šviesolaidinėms jungtims.

Privalumai

Siųstuvas-imtuvas užtikrina ilgojo nuotolio veikimą vienmode skaidula, išlaikydamas mažą, patvarų aliuminio korpusą ir mažą svorį. Sukurtas taip, kad atitiktų MSA suderinamumą, jis turi skaitmeninės diagnostikos stebėjimo (DDM/DOM) galimybes, leidžiančias realiuoju laiku stebėti maitinimo įtampą, lazerio poslinkio srovę, siuntimo išėjimo galią, priėmimo įėjimo galią ir temperatūrą, kai palaiko priimančioji įranga. Komponentai parinkti pagal pramonės kokybės standartus, kad būtų užtikrinta ilgesnė eksploatavimo trukmė ir didelė vidutinė trukmė tarp gedimų.

Tinka

• Ilgojo nuotolio eterneto jungtims (120 km vienmode skaidula)
• Magistralinėms ir miestelio jungtims tarp komutatorių ir maršrutizatorių
• „Fibre Channel over Ethernet“ ir SDH/SONET programoms
• Duomenų centro aukštutinėms jungtims, saugojimo sistemų jungtims ir WAN jungtims

Pagrindinės specifikacijos

• Sąsajos tipas: SFP (Small Form‑factor Pluggable)
• Duomenų perdavimo sparta: iki 1,25 Gbit/s (1000BASE‑ZX)
• Bangos ilgis: 1550 nm siuntimui ir priėmimui
• Skaidulos tipas: vienmodė
• Jungtis: LC dvipusė
• Maksimalus nuotolis: iki 120000 m (120 km)
• Korpuso medžiaga: aliuminis
• Svoris: 0,02 kg
• Palaiko skaitmeninį diagnostikos stebėjimą (MSA SFF‑8472), kai priimančioji įranga palaiko DDM/DOM

Kaip naudoti

Įdėkite „BlueOptics“ SFP modulį į suderinamą SFP lizdą palaikomuose komutatoriuose, maršrutizatoriuose ar kituose tinklo įrenginiuose, kol įrenginys maitinamas pagal priimančiojo įrenginio gamintojo instrukcijas. Prijunkite tinkamą vienmodį LC dvipusį pataisymo kabelį tarp siųstuvų-imtuvų arba prie pataisymo skydo, užtikrindami teisingą siuntimo/priėmimo išlygiavimą. Patikrinkite ryšio būseną ir, jei yra, nuskaitykite skaitmeninę diagnostiką per priimančiojo įrenginio valdymo sąsają, kad patikrintumėte optinės galios lygius, temperatūrą ir maitinimo parametrus. Naudokite suderinamą aparatinę įrangą, palaikančią 1000BASE‑ZX, kad užtikrintumėte visą funkcionalumą.

Rekomendacijos

Norint optimalaus ilgojo nuotolio veikimo, naudokite aukštos kokybės vienmodę skaidulą ir LC dvipusius pataisymo laidus, laikykite jungtis švarias ir patikrinkite, ar abu galiniai taškai palaiko 1000BASE‑ZX ir DDM/DOM, jei reikia diagnostikos. Laikykitės priimančiojo įrenginio pardavėjo nurodymų dėl palaikomų siųstuvų-imtuvų, kad garantuotumėte suderinamumą.
