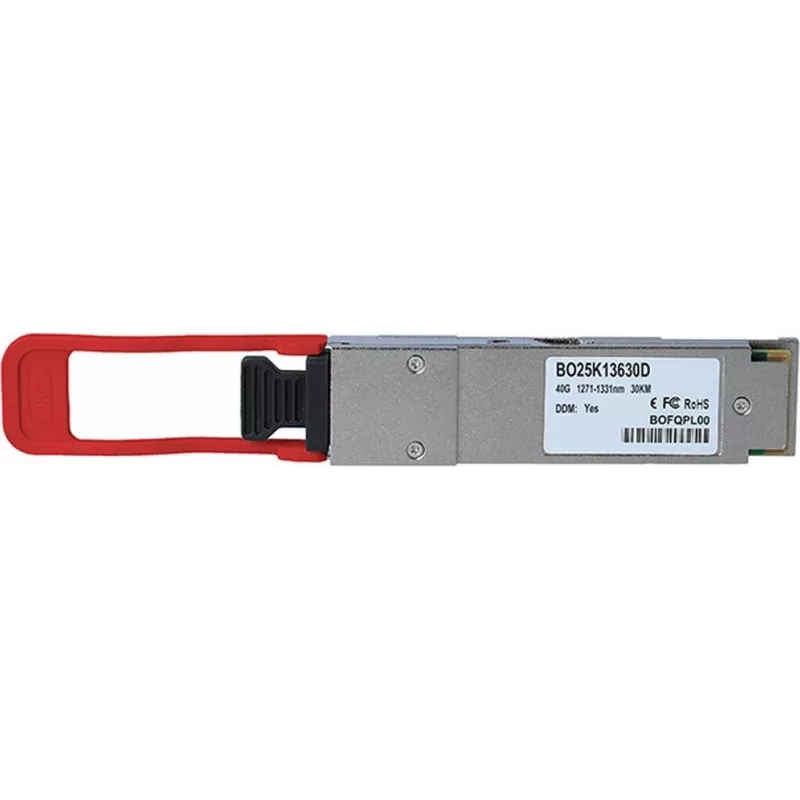

Tinklo QSFP siųstuvas-imtuvas BlueOptics BO25K13630D 40GBASE-ER4L 40 Gbps 30 km

BlueOptics BO25K13630D yra QSFP siųstuvo-imtuvo modulis, sukurtas 40GBASE-ER4L optinėms jungtims, užtikrinantis keturių linijų 40 Gbps bendrą pralaidumą su viena QSFP sąsaja ir iki 30 km veikimo nuotoliu. Skirtas ilgo nuotolio ryšiams, šis modulis palaiko didelės spartos eterneto ir optinio transportavimo programas duomenų centruose, metro tinkluose ir miestelių tinklų sujungimuose. Siųstuvas-imtuvas naudoja kelių linijų optiką, kad konvertuotų elektrinius signalus į optinius ir atvirkščiai, taip įgalindamas didelio tankio aukštynkryptes jungtis ir kryžminius sujungimus kompaktiškoje formoje.

Privalumai

Modulis užtikrina iki 30 km ilgesnį nuotolį vienmodėje skaiduloje, leisdamas užmegzti tolimuosius eterneto ryšius be tarpinės regeneracijos. Jo QSFP forma palaiko keturias linijas, kurių kiekviena signalizuoja 10 Gbps ekvivalentą, sujungtą į 40 Gbps, todėl jį galima lengvai integruoti į QSFP palaikančius komutatorius ir maršruto parinkiklius. Dėl kompaktiško dydžio bei standartizuotų elektrinių ir optinių sąsajų siųstuvas-imtuvas tinkamas didelio tankio instaliacijoms, taip pat palaiko karštojo prijungimo veikimą, suteikdamas priežiūros lankstumo.

Tinka

• Duomenų centrų aukštynkryptėms jungtims ir stuburo-lapo tinklų sujungimams, kuriems reikia ilgo nuotolio linijų
• Metro ir miestelių optiniams ryšiams iki 30 km atstumu
• 40 Gbps eterneto ir optinio transportavimo diegimams
• Didelio tankio komutatorių ir maršruto parinkiklių prievadams, kur palaikomi QSFP moduliai

Pagrindinės specifikacijos

• Forma: QSFP (Quad Small Form-factor Pluggable)
• Duomenų perdavimo sparta: 40 Gbps bendrai (4 linijos)
• Protokolas: 40GBASE-ER4L eternetas
• Maksimalus nuotolis: iki 30 km vienmode skaidula
• Optinė sąsaja: keturių linijų vienmodė skaidula
• Tipinė paskirtis: ilgo nuotolio optinės linijos duomenų centrams ir metro tinklams

Kaip naudoti

Įdėkite BlueOptics QSFP siųstuvą-imtuvą į suderinamą QSFP prievadą komutatoriuje ar maršruto parinkiklyje, kol jis tvirtai įsitaisys ir modulio skląstis užsifiksuos. Prijunkite tinkamą vienmodę skaidulą, užbaigtą pagal modulio optinę sąsają, vadovaudamiesi įrangos gamintojo prievadų žymėjimu ir skaidulos poliškumo nurodymais. Patikrinkite linijos būseną per tinklo įrenginio sąsajos šviesos diodus ar valdymo konsolę ir įsitikinkite, kad įrenginys derasi 40 Gbps greičiu, kaip tikimasi. Išėmimui, jei to reikalauja pagrindinis įrenginys, išjunkite prievadą, atleiskite modulio skląstį ir ištraukite siųstuvą-imtuvą tiesiai, kad nepažeistumėte korpuso ar skaidulos jungčių.

Rekomendacijos

Naudokite sertifikuotą vienmodę skaidulą ir prieš įkišdami tinkamai nuvalykite jungtis. Užtikrinkite, kad pagrindinė įranga palaiko 40GBASE-ER4L ir QSFP modulius, ir, jei yra, patikrinkite siųstuvų-imtuvų suderinamumo sąrašus. Palaikykite aplinkos sąlygas, neviršijančias modulio nurodytos darbinės temperatūros, ir venkite skaidulos lenkimo mažesniais nei rekomenduojama spinduliais, kad išsaugotumėte linijos našumą ilgais atstumais.
