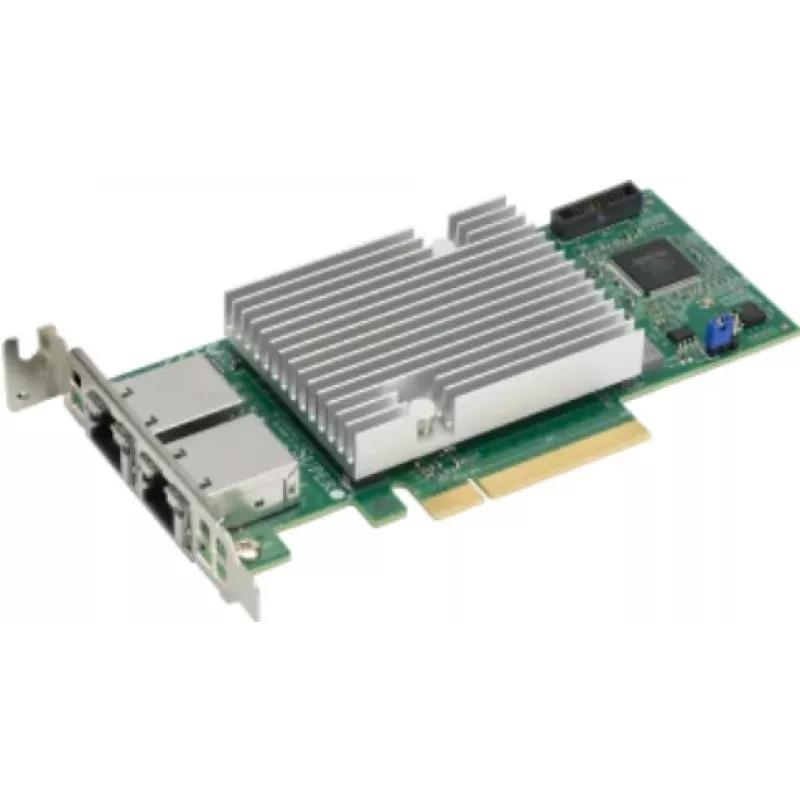

Tinklo plokštė Supermicro AOC-STG-B2T 10000 Mbit/s PCI Express Laidinė

Supermicro AOC-STG-B2T yra 10GbE vidinė tinklo plokštė, jungiama per PCI Express ir palaikanti laidinę Ethernet aplinką. Ji pagrįsta Broadcom NetXtreme BCM57416 valdikliu ir užtikrina maksimalų duomenų perdavimo greitį iki 10000 Mbit/s, palaiko IEEE 802.1Q VLAN žymėjimui ir šiuolaikinius duomenų centrų reikalavimus.

Privalumai

Adapteris siūlo atgalinį suderinamumą per automatinį derybų procesą tarp 1GbE ir 10GbE, aparatinės įrangos iškrovą, pvz., Broadcom TruFlow, mažinančią procesoriaus apkrovą ir didinančią virtualių mašinų tankį, taip pat VXLAN, NVGRE ir Geneve tuneliavimo palaikymą. NPAR (NIC skaidymas) suteikia lankstų virtualių NIC segmentavimą skirtingiems tinklo poreikiams, o PCI Express magistralės sąsaja užtikrina mažos delsos ryšį didelio pralaidumo programoms.

Tinka

• Hipervizoriaus pagrindiniai kompiuteriai ir virtualizuoti serveriai
• Debesijos masto duomenų centrų tinklai
• Didelio pralaidumo saugyklų ir atsarginių kopijų srautas
• Įmonių tinklai, kuriems reikalingas VLAN žymėjimas (IEEE 802.1Q)

Pagrindinės specifikacijos

• Modelis: Supermicro AOC-STG-B2T
• Valdiklis: Broadcom NetXtreme BCM57416
• Sąsaja: PCI Express
• Tinklo greitis: iki 10000 Mbit/s (10GbE) su automatiniu derybų procesu iki 1GbE
• Palaikomi standartai: IEEE 802.1Q
• Tuneliavimas: VXLAN, NVGRE, Geneve
• Papildomos funkcijos: Broadcom TruFlow, NPAR (NIC skaidymas)

Kaip naudoti

Įdiekite AOC-STG-B2T į laisvą PCI Express lizdą suderinamoje serverio pagrindinėje plokštėje, pritvirtinkite plokštę ir prijunkite tinkamą SFP+/10GBASE-T kabelį prie Ethernet prievado. Įsitikinkite, kad sistemos BIOS ir operacinė sistema turi reikiamas Broadcom tvarkykles, arba atnaujinkite jas iš tiekėjo. Konfigūruokite tinklo nustatymus, VLAN ir tuneliavimą (VXLAN/NVGRE/Geneve) pagrindinio kompiuterio OS arba hipervizoriaus valdymo sąsajoje pagal savo aplinkos poreikius.

Rekomendacijos

Naudokite Supermicro AOC-STG-B2T sistemose su naujausiomis Broadcom tvarkyklėmis ir pakankamu PCIe linijų paskirstymu. Virtualizacijai įjunkite aparatinės įrangos iškrovą ir NPAR, kur palaikoma, kad sumažintumėte procesoriaus naudojimą ir padidintumėte virtualių mašinų tankį. Patikrinkite kabelio ir SFP+/10GBASE-T suderinamumą ir sukonfigūruokite VLAN bei tuneliavimo parinktis pagal savo tinklo dizainą.
