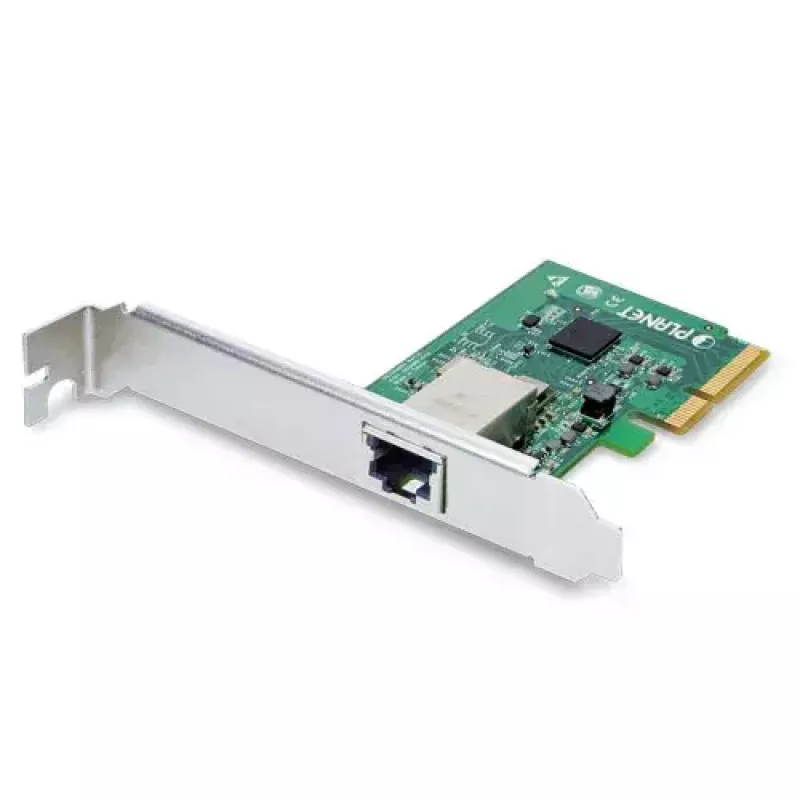

Tinklo plokštė PLANET ENW-9803 vidinė Ethernet 10000 Mbit/s

PLANET ENW-9803 yra vidinė 10 Gigabit Ethernet PCI Express tinklo plokštė, užtikrinanti kelių spartų varinį ryšį iki 10 Gbit/s, naudojant integruotą Marvell 88X3310P NBASE-T fizinį sluoksnį. Ji palaiko automatinį derybų režimą tarp 10GbE, 5GbE, 2,5GbE, 1GbE ir 100MbE per Cat5e/Cat6 ar geresnius kabelius, IEEE 802.3 energiją taupančio eterneto (EEE) standartą ir standartinę PCI Express sąsają, skirtą naudoti serveriuose, darbo stotyse ir kompiuteriuose.

Privalumai

ENW-9803 užtikrina ekonomišką 10G varinį ryšį su mažomis energijos sąnaudomis ir vieno prievado konstrukcija. Palyginti su CX4 ar SFP+ sprendimais, ji naudoja RJ45 ir standartinius Cat6a/Cat7 kabelius, siekiant iki 100 metrų atstumo, išvengiant papildomų SFP+ siųstuvų-imtuvų išlaidų ir tuo pačiu palaikant lankstų kelių spartų veikimą. Adapteris palaiko IEEE 802.1Q VLAN, 9K milžiniškus kadrus ir IEEE 802.3 srauto valdymą, siekiant optimizuoti pralaidumą ir sumažinti paketų praradimą.

Tinka

• Programų serveriams ir aukštos klasės darbo stotims, kurioms reikia didesnio pralaidumo
• Asmeniniams kompiuteriams, pereinantiems nuo 1GbE prie 10GbE atliekant daug duomenų reikalaujančias užduotis
• Žemos ir vidutinės klasės tinklo įrenginiams, kuriems reikia vieno prievado 10G varinės NIC

Pagrindinės specifikacijos

• Maksimali duomenų perdavimo sparta: 10000 Mbit/s (10 Gbit/s)
• Sąsaja: PCI Express
• Ryšio technologija: Laidinė, RJ45 (10GBASE-T)
• Fizinis sluoksnis: Marvell 88X3310P NBASE-T su IEEE 802.az EEE palaikymu
• Palaikomos jungties spartos: 10G / 5G / 2,5G / 1G / 100M automatinis derybų režimas
• Standartai: IEEE 802.1Q, IEEE 802.3an, IEEE 802.3ab, IEEE 802.3u, IEEE 802.3x
• Milžiniškų kadrų palaikymas: iki 9K
• Kabelis: Cat5e/Cat6 (geresnis pasiekiamumas su Cat6a/Cat7 iki 100 m)
• Spalva / apdaila: Žalia, nerūdijantis plienas
• Svoris: 0,045 kg

Kaip naudoti

Įdėkite ENW-9803 į laisvą PCI Express lizdą suderinamoje pagrindinėje plokštėje, pritvirtinkite plokštę korpuse ir prijunkite tinklą RJ45 kabeliu prie komutatoriaus ar maršrutizatoriaus, palaikančio norimą jungties spartą. Užtikrinkite, kad sistemos BIOS ir operacinė sistema atpažintų PCIe įrenginį, ir įdiekite tinkamas tvarkykles savo operacinei sistemai (Windows Server, Linux, VMware). Įdiegę tvarkykles, sukonfigūruokite tinklo nustatymus ir VLAN pagal poreikį naudodami OS tinklo valdymo įrankius.

Rekomendacijos

Naudokite Cat6a arba Cat7 kabelius, kad pasiektumėte visą 10G atstumą iki 100 metrų. Mišrios spartos aplinkoje pasikliaukite adapterio automatiniu derybų režimu, kad pasirinktumėte optimalią jungties spartą. Laikykite tvarkykles atnaujintas ir įjunkite milžiniškus kadrus bei srauto valdymą, jei jūsų tinklas ir programos gauna naudos iš didesnio MTU ir nuostolių nepatiriančių perdavimų.
