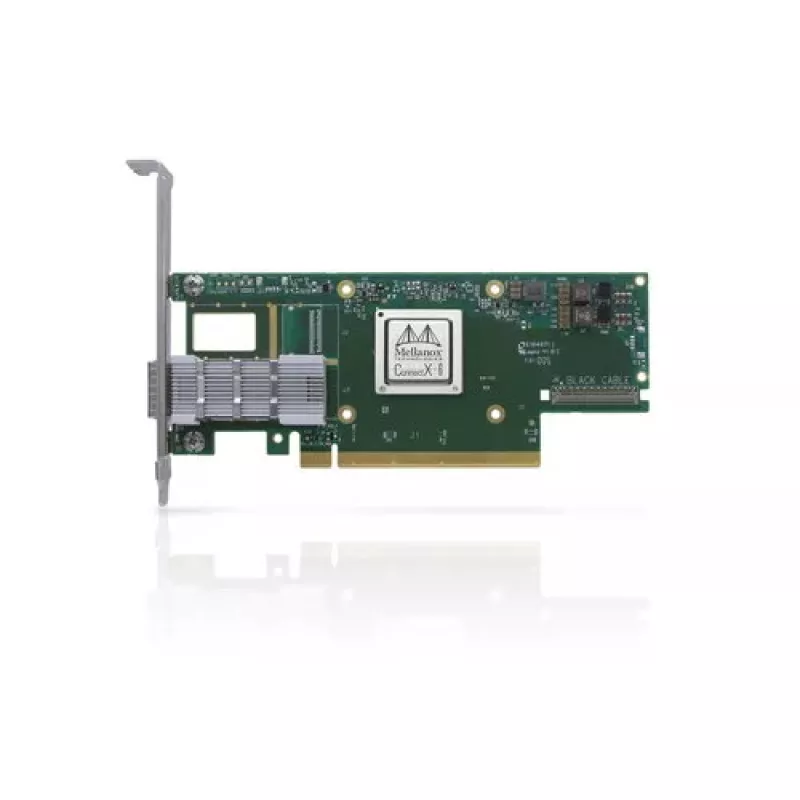

Tinklo plokštė NVIDIA Mellanox ConnectX-6 VPI PCI Express Ethernet / Fiber 10000 Mbit/s

„Mellanox ConnectX-6 VPI“ (MCX653105A-HDAT-SP) yra vieno prievado PCIe 4.0 x16 adapterio plokštė su aukštu laikikliu, palaikanti HDR „InfiniBand“ ir 200 GbE per QSFP56 prievadą. Suprojektuota duomenų centrų ir didelio našumo aplinkoms, plokštė užtikrina mažos delsos ryšį ir didelį pralaidumą skaičiavimo, saugojimo ir tinklo darbo krūviams. Ji palaiko platų „InfiniBand“ ir „Ethernet“ linijų greičių diapazoną ir integruoja protokolo lankstumą per VPI („Virtual Protocol Interconnect“).

Privalumai

Adapteris teikia dviejų protokolų palaikymą – tiek „InfiniBand“, tiek „Ethernet“, siūlydamas didelį pralaidumą iki 200 Gb/s ir trumpesnę nei 600 ns delsą. Jis apima pažangias iškrovimo ir tinkle vykdomų skaičiavimų funkcijas, mažinančias procesoriaus apkrovą ir spartinančias pranešimų perdavimo našumą, leidžiant perduoti milijonus pranešimų per sekundę. PCIe 4.0 x16 pagrindinio kompiuterio sąsaja ir pramonėje standartinis QSFP56 fizinis prievadas užtikrina suderinamumą su moderniais serveriais ir tinklo infrastruktūromis.

Tinka

• Didelio našumo skaičiavimo (HPC) klasteriams
• Debesijos ir itin dideliems duomenų centrams
• Mašininio mokymo apmokymo ir išvadų darbo krūviams
• Didelio pralaidumo saugojimo tinklams ir paskirstytoms failų sistemoms
• „Web 2.0“ ir didelio masto programų serveriams

Kai gali netikti

Šis vieno prievado QSFP56 adapteris nėra idealus sistemoms, kurioms reikia kelių atskirų fizinių prievadų nenaudojant komutatorių ar išvadinių kabelių. Jis gali būti perteklinis mažiems biuro ar namų tinklams, kur pakanka 10 GbE ar mažesnės spartos „Ethernet“ ir pažangios iškrovimo ar „InfiniBand“ funkcijos nereikalingos.

Pagrindinės specifikacijos

• Formos faktorius: PCI Express 4.0 x16, aukštas laikiklis
• Prievadas: vienas QSFP56 (200 Gb/s HDR „InfiniBand“ ir 200 GbE palaikymas)
• Palaikomi linijų greičiai: „InfiniBand“ HDR/HDR100/EDR/FDR/QDR/DDR/SDR; „Ethernet“ 200/100/50/40/25/10 Gb/s
• Delsa: trumpesnė nei 600 ns (būdinga „InfiniBand“ aplinkoms)
• Pranešimai: iki šimtų milijonų pranešimų per sekundę
• Ryšys: laidinis Ethernet / šviesolaidis per QSFP56 siųstuvus-imtuvus arba kabelius
• Pagrindinio kompiuterio sąsaja: PCI Express
• Tinklo standartai: IEEE 802.1Qbb, 802.1Qbg, 802.1p, 802.3ad, 802.3ae, 802.3ap, 802.3az, 802.3ba, 802.1Qaz, IEEE 1588, 802.1Q, 802.1Qau
• Spalva: Įvairiaspalvė

Kaip naudoti

Įdėkite plokštę į laisvą PCIe 4.0 x16 lizdą, esantį suderinamoje serverio pagrindinėje plokštėje, ir pritvirtinkite aukštą laikiklį. Prijunkite tinklą naudodami su QSFP56 suderinamą kabelį arba siųstuvą-imtuvą prie infrastruktūros arba komutatoriaus, palaikančio pasirinktą protokolą („InfiniBand“ arba „Ethernet“). Konfigūruokite pagrindinio kompiuterio operacinę sistemą ir tiekėjo pateiktas tvarkykles, kad įjungtumėte VPI režimą ir bet kokias reikalingas iškrovimo ar programinės įrangos funkcijas. Patikrinkite linijos greitį ir narystę infrastruktūroje naudodami standartinius tinklo valdymo įrankius.

Ką apsvarstyti prieš perkant

• Įsitikinkite, kad serveris turi PCIe 4.0 x16 lizdą ir fizinę vietą aukšto laikiklio plokštei
• Patvirtinkite, ar jūsų tinklo infrastruktūra ir komutatoriai palaiko HDR „InfiniBand“ arba 200 GbE per QSFP56
• Patikrinkite suderinamų QSFP56 siųstuvų-imtuvų arba DAC / aktyvių optinių kabelių prieinamumą
• Patikrinkite tvarkyklių ir programinės įrangos palaikymą jūsų operacinei sistemai ir programoms

Rekomendacijos

Geriausiems rezultatams didelio našumo aplinkose pasiekti sujunkite „ConnectX-6 VPI“ plokštę su atitinkamais HDR arba 200 GbE komutatoriais ir sertifikuota QSFP56 optika, įjunkite tiekėjo tvarkykles bei iškrovimo funkcijas ir stebėkite linijos bei delsos metrikas, kad optimizuotumėte programų pralaidumą ir procesoriaus naudojimą.
