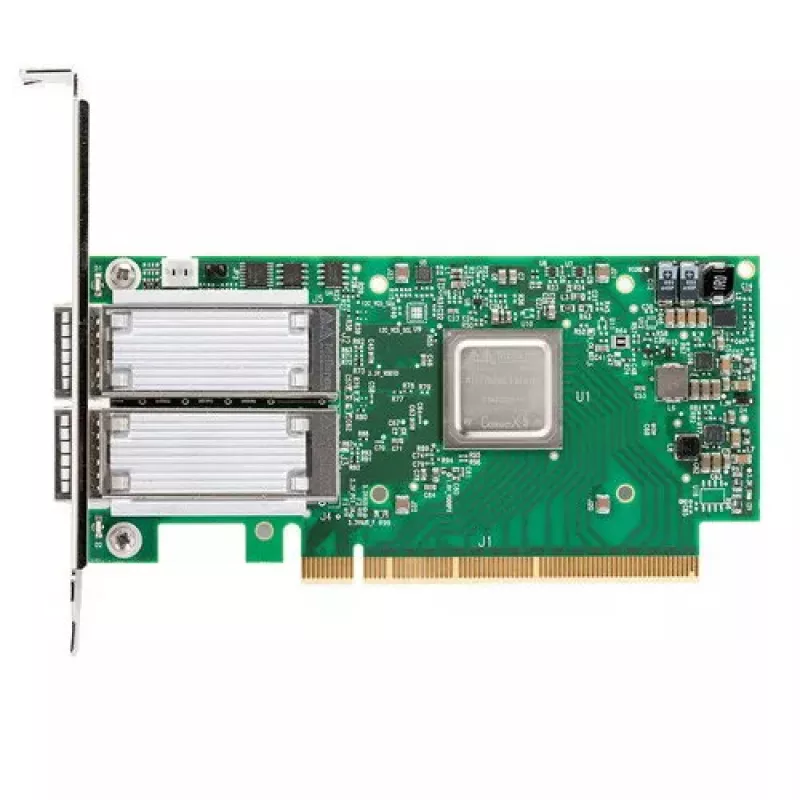

Mellanox Technologies MCX556A-ECAT tinklo plokštė

„Mellanox Technologies MCX556A-ECAT“ yra vidinis tinklo adapteris, sukurtas didelio našumo skaičiavimo, duomenų centrų, debesijos ir saugojimo aplinkoms. Ši „ConnectX-5“ pagrindu sukurta plokštė turi du 100 Gb/s prievadus su „InfiniBand“ ir „Ethernet“ palaikymu, mažą delsą (mažiau nei 600 ns) ir didelį pranešimų perdavimo greitį. Ji turi PCIe magistralės jungtį ir pažangias apkrovos perkėlimo funkcijas, tokias kaip NVMe per tinklus ir PCIe komutatoriaus apkrovos perkėlimas, siekiant padidinti pralaidumą ir sumažinti procesoriaus apkrovą.

Privalumai

MCX556A-ECAT užtikrina dvigubą 100Gb/s ryšį su maža delsa ir labai dideliu pranešimų perdavimo greičiu, todėl tinka sudėtingoms HPC, analitikos ir debesijos darbo krūviams. Ji palaiko MPI apkrovos perkėlimą (įskaitant „Tag Matching“ ir „AlltoAll“ optimizacijas), pažangų dinaminį maršrutizavimą ir tinklo vidaus skaičiavimo galimybes, skirtas paspartinti duomenų kelio algoritmus. ASAP2 pagreitintas komutavimas ir paketų apdorojimas sumažina virtualiojo komutatoriaus procesoriaus apkrovą, kartu pagerindami duomenų perdavimo efektyvumą. Alternatyvi „Socket Direct“ konfigūracija leidžia naudoti serveriuose be pilno x16 PCIe lizdo, padalijant 16 linijų magistralę į dvi x8 jungtis, skirtas dviejų lizdų tiesioginei procesoriaus prieigai.

Tinka

• Didelio našumo skaičiavimo (HPC) klasteriams ir MPI pagrindu veikiančioms programoms
• Debesijos ir NFV platformoms, kurioms reikalingas RDMA/RoCE spartinimas
• Duomenų analitikai ir didelio pralaidumo saugojimo sistemoms, įskaitant NVMe-oF
• „Web 2.0“ ir didelio masto duomenų centrų tinklo aplinkoms

Pagrindinės specifikacijos

• Modelis: Mellanox MCX556A-ECAT (ConnectX-5)
• Prievadai: 2 × 100 Gb/s (InfiniBand ir Ethernet)
• Delsa: mažiau nei 600 nanosekundžių (tipinė)
• Magistralės sąsaja: PCI Express (16 linijų, padalijama į 2× x8, skirta „Socket Direct“)
• Apkrovos perkėlimas: NVMe per tinklus, PCIe komutatoriaus apkrovos perkėlimas, MPI apkrovos perkėlimas, ASAP2 pagreitintas komutavimas/paketų apdorojimas
• Naudojimo atvejai: RDMA, RoCE, tinklo vidaus skaičiavimas, virtualiojo komutatoriaus apkrovos perkėlimas

Kaip naudoti

Įdiekite MCX556A-ECAT į suderinamą PCIe lizdą pagrindiniame serveryje, vadovaudamiesi serverio ir plokštės gamintojo instrukcijomis. Naudodami „Socket Direct“ variantą, prijunkite pagalbinę PCIe jungties plokštę ir specialų laidų rinkinį, kaip nurodyta, kad būtų užtikrintos dvi x8 jungtys. Su konfigūruokite tinkamas tvarkykles ir programinę-aparatinę įrangą iš „Mellanox“, įjunkite RDMA/RoCE arba „InfiniBand“ steką pagal poreikį ir sureguliuokite pagrindinio kompiuterio tinklo nustatymus bei MPI ar saugojimo programinę įrangą, kad būtų išnaudotos galimos apkrovos perkėlimo funkcijos (MPI apkrovos perkėlimas, NVMe-oF, ASAP2). Po įdiegimo patikrinkite ryšį, programinės-aparatinės įrangos versijas ir tinklo struktūros nustatymus.

Rekomendacijos

Norint pasiekti geriausių rezultatų HPC ir delsa jautriose darbo krūviuose, naudokite naujausias „Mellanox“ tvarkykles ir programinę-aparatinę įrangą, programinės įrangos stekuose įjunkite atitinkamas apkrovos perkėlimo funkcijas (RDMA/RoCE, MPI apkrovos perkėlimas) ir patikrinkite kabelių bei komutatorių suderinamumą 100Gb/s linijoms. Dviejų lizdų serveriuose apsvarstykite „Socket Direct“ konfigūraciją, kad kiekvienam procesoriui būtų suteiktas atskiras x8 kelias į adapterį.
