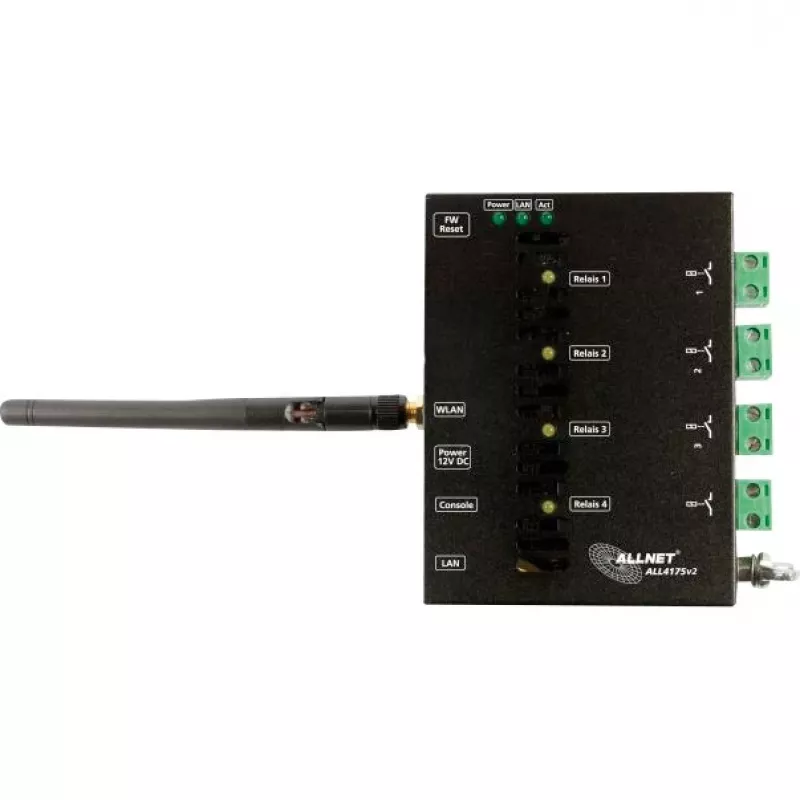

Tinklo perjungimo įrenginys ALLNET ALL4175v2 — 4 relės išėjimai, 230VAC 10A

ALLNET ALL4175v2 yra kompaktiškas tinklo perjungimo įrenginys su keturiais relės išėjimais, kurių kiekvienas skirtas 230VAC ir 10A. Jis suteikia paprastą sąsają tinklo valdomų apkrovų perjungimui, leidžiant nuotoliniu būdu valdyti ir automatizuoti apšvietimą, mažus variklius, šildytuvus, siurblius ir kitą įrangą, veikiančią standartine tinklo įtampa. Įrenginys skirtas integracijai į pastatų automatikos ir pramoninio valdymo aplinkas, kur reikalingas patikimas tinklinis relinis perjungimas.

Privalumai

Modulis siūlo keturis nepriklausomai valdomus relės kanalus su pakankama srovės galia daugeliui įprastų tinklo apkrovų. Tinklo valdymas leidžia nuotolinį perjungimą ir centralizuotą valdymą be rankinio įsikišimo. Kompaktiška forma tinka montuoti valdymo spintose arba šalia apkrovos taškų. Įrenginio dizainas orientuotas į praktinį funkcionalumą ir stabilų veikimą tipinėmis pastatų ir lengvosios pramonės sąlygomis.

Tinka

• Nuotolinis apšvietimo grandinių perjungimas pastatuose ir komercinėse patalpose
• Mažų variklių, siurblių ir ventiliatorių agregatų valdymas
• Integracija į automatikos sistemas, skirtas planiniam arba sąlyginiam perjungimui
• Nekritinės įrangos ir mechanizmų nuotolinis maitinimo valdymas
• Bandymų ir kūrimo stendai, kuriems reikalingas tinklo valdomas tinklo perjungimas

Pagrindinės specifikacijos

• Relės išėjimų skaičius: 4 nepriklausomi kanalai
• Vardinė perjungimo įtampa: 230 VAC
• Vardinė perjungimo srovė vienai relei: 10 A
• Tinklo sąsaja: Ethernet pagrindu veikiantis valdymas (tinklo protokolo detalės priklauso nuo integracijos)
• Montavimas: kompaktiška forma tinka valdymo spintoms arba DIN bėgelio / pritaikomam montavimui
• Tipinė naudojimo aplinka: pastatų automatika ir lengvasis pramoninis valdymas

Kaip naudoti

Įrenkite įrenginį tinkamoje vietoje, laikydamiesi vietinių elektros taisyklių ir užtikrindami, kad montavimo metu tinklo maitinimas būtų atjungtas. Prijunkite kiekvieną apkrovą prie atitinkamo relės išėjimo ir užtikrinkite reikiamą tinklo jungtį valdymui. Konfigūruokite įrenginį vietiniame tinkle pagal naudojamą integraciją ar valdiklį, tada siųskite tinklo komandas relės išėjimams perjungti. Prieš pradedant nuolatinį darbą, patikrinkite tinkamą veikimą su bandomosiomis apkrovomis.

Rekomendacijos

Naudokite įrenginį tik su apkrovomis, neviršijančiomis vardinių 230VAC ir 10A vienam kanalui. Indukcinėms arba didelės paleidimo srovės apkrovoms apsvarstykite papildomus apsauginius komponentus, pvz., viršįtampių slopintuvus ar kontaktorius, kad prailgintumėte relės tarnavimo laiką. Užtikrinkite tinkamą ventiliaciją ir saugų montavimą, o dirbdami su tinklo įtampa laikykitės taikomų saugos standartų ir montavimo praktikų.
