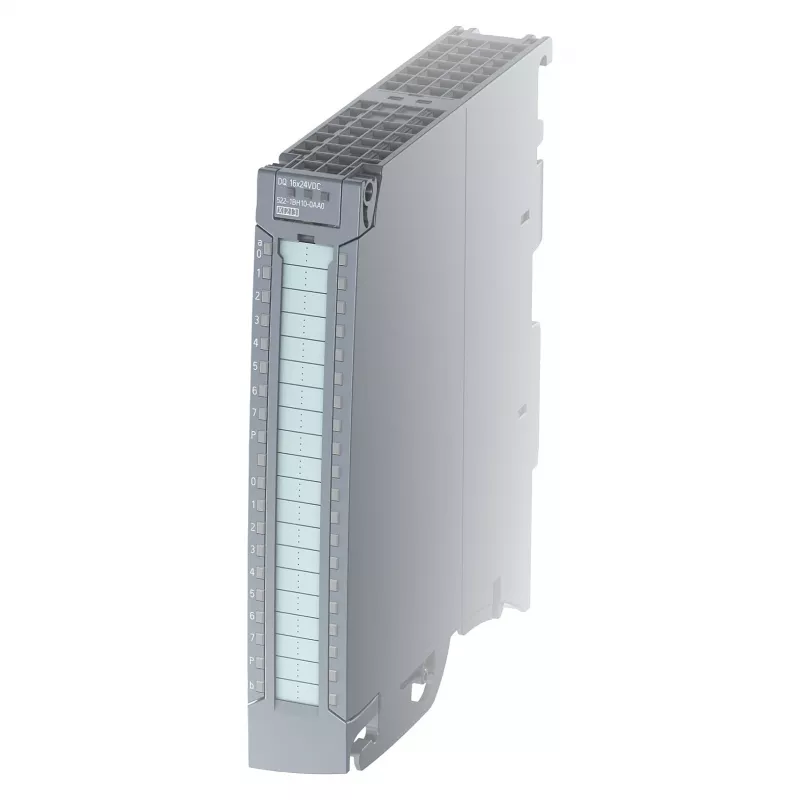

Siemens SIMATIC S7-1500 skaitmeninių išėjimų modulis DQ 16x24VDC/0.5A (6ES7522-1BH10-0AA0)

Automatikos inžinieriai, integruojantys diskrečius valdymo signalus į SIMATIC S7-1500 PLC sistemas, naudoja šį skaitmeninių išėjimų modulį, kad perjungtų 16 šaltinio (PNP) kanalų esant 24 V nuolatinės srovės įtampai, kurių kiekvienas yra skirtas 0,5 A srovei. Su įspaudžiamomis priekinėmis jungtimis ir kanalų diagnostika, jis supaprastina laidų sujungimą ir trikčių šalinimą mašinų gamyboje, pakavimo ir medžiagų tvarkymo srityse.

Pagrindinės specifikacijos

• 16 skaitmeninių išėjimų, šaltinio (PNP), sugrupuotų po keturis
• Išėjimo įtampa: 24 V DC; srovė kanalui: 0,5 A
• Apsauga nuo trumpojo jungimo ir perkrovos kiekvienam kanalui
• Kanalų lygio diagnostika: laido pertraukimas, trumpasis jungimas, maitinimo įtampa
• Galvaninė izoliacija tarp grupių ir nuo magistralės
• Įspaudžiama priekinė jungtis įtraukta
• Tvirtinimas ant DIN bėgelio, 35 mm profilis
• Darbinė temperatūra: nuo 0 iki 60 °C
• Konfigūravimas per TIA Portal; galima atnaujinti programinę įrangą

Kodėl verta rinktis

Šis modulis užtikrina patikimą apsaugą ir diagnostiką, kuri sumažina prastovų laiką. Įspaudžiamos gnybtų jungtys žymiai sutrumpina laidų sujungimo laiką, o kanalų izoliacija padidina sistemos patikimumą. Kaip S7-1500 šeimos dalis, jis sklandžiai integruojamas su TIA Portal, užtikrinant vieningą inžineriją.

Idealiai tinka

• Valdyti solenoidinius vožtuvus, kontaktorių ir indikatorines lempas
• Didelės spartos išėjimo užduotims pakavimo ir surinkimo linijose
• Programoms, kurioms reikalinga išsami diagnostika, skirta prognozuojamai priežiūrai
• Modernizuojant esamas S7-1500 stotis su papildomais skaitmeniniais išėjimais

Svarbu žinoti

Modulio didžiausi galios nuostoliai yra 2,5 W, ir jis palaiko programinės įrangos atnaujinimus, skirtus būsimiems patobulinimams. Priekinė jungtis yra įtraukta, todėl nereikia atskirai įsigyti. Išsamiai konfigūracijai naudokite TIA Portal V13 arba naujesnę versiją.
