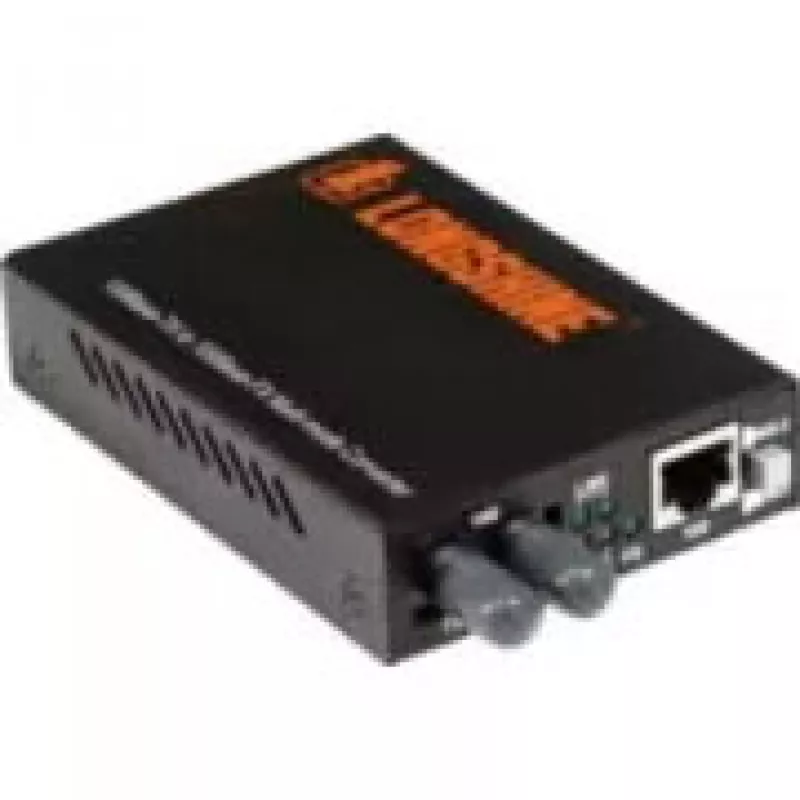

Tinklo medijos keitiklis Longshine LCS-C842MT

Longshine LCS-C842MT yra kompaktiškas tinklo medijos keitiklis, skirtas sujungti varinius 10/100Base-TX segmentus su optinėmis 100Base-FX jungtimis. Jis palaiko daugiamodius ir vienmodius optinius ryšius, veikia pilno ar pusinio dvipusio ryšio režimu ir yra ekonomiškas būdas pratęsti tinklo atstumą iki 2 km su daugiamode optika ir iki 60 km su vienmode optika, priklausomai nuo modulio ir optikos tipo. Įrenginys atitinka IEEE 802.3/802.3u standartus ir turi FCC A klasės bei CE patvirtinimus.

Privalumai

LCS-C842MT veikia „plug-and-play“ principu su automatine derybų funkcija (NWay) ir automatiniu MDI/MDI-X aptikimu RJ-45 prievade, supaprastindamas montavimą ir sumažindamas konfigūravimo laiką. Integruota linijos gedimo signalizacija (LFS) iškart praneša apie ryšio sutrikimus ir gali nukreipti srautą atsarginiu keliu. Nuotolinio ir vietinio grįžtamojo ryšio testai, įjungiami DIP jungikliais, leidžia greitai diagnozuoti problemas be fizinio patikrinimo. Keli maitinimo variantai ir aiškūs LED indikatoriai palengvina diegimą ir būsenos stebėjimą.

Kam tinka

• Eterneto tinklų praplėtimui per optiką tarp pastatų ar į atokias technines patalpas
• Varinių LAN tinklų perkėlimui ar modernizavimui į optines jungtis
• Mažų biurų ar stalinių įrenginių, reikalaujančių kompaktiško medijos keitimo
• Pritaikymams, kuriems reikalingas ryšio atsargumas ar paprasti diagnostiniai testai

Pagrindinės specifikacijos

• Modelis: Longshine LCS-C842MT (MPN: LCS-C842MT)
• Sparta: iki 100 Mbit/s
• Sąsajos: 10/100Base-TX (RJ-45) ir 100Base-FX
• Maksimalus perdavimo atstumas: paprastai 2 000 m (daugiamodė) iki 60 000 m (vienmodė, priklausomai nuo siųstuvo-imtuvo ir optikos)
• Standartai: IEEE 802.3, IEEE 802.3u
• Diagnostika: linijos gedimo signalizacija (LFS), nuotolinio/vietinio grįžtamojo ryšio testas per DIP jungiklį
• Automatinės funkcijos: automatinė derybų funkcija (NWay), automatinis MDI/MDI-X
• Veikimo režimas: saugojimo ir persiuntimo (store-and-forward) laidiniu greičiu; pilnas/pusinis dvipusis ryšys
• Sertifikatai: FCC A klasė, CE
• Svoris: 0,158 kg

Kaip naudoti

Montuokite LCS-C842MT ant stalo, ant sienos laikiklio arba suderinamame kelių modulių korpuse. Prijunkite varinį eterneto kabelį prie RJ-45 prievado, o optinį kabelį prie FX prievado, naudodami tinkamą siųstuvą-imtuvą daugiamodei ar vienmodei optikai. Įjunkite maitinimą naudodami vidinį arba išorinį maitinimo šaltinio variantą. Įrenginys automatiškai atliks derybas ir sukonfigūruos ryšio parametrus; DIP jungikliais galite įjungti grįžtamojo ryšio testus ar pakeisti konkrečius įrenginio nustatymus. Stebėkite LED indikatorius, rodančius linijos būseną ir LFS pranešimus.

Rekomendacijos

Norėdami užtikrinti patikimas ilgų nuotolių jungtis, pasirinkite tinkamą optikos tipą ir siųstuvą-imtuvą, suderinamą su LCS-C842MT; patikrinkite optinius nuostolius ir naudokite vienmodę optiką atstumams, viršijantiems 2 km. Naudokite LFS funkciją aplinkose, kuriose reikalingas greitas perjungimas į atsarginę jungtį, o montavimo metu atlikite grįžtamojo ryšio testus, kad patvirtintumėte tiesioginį ryšį.
