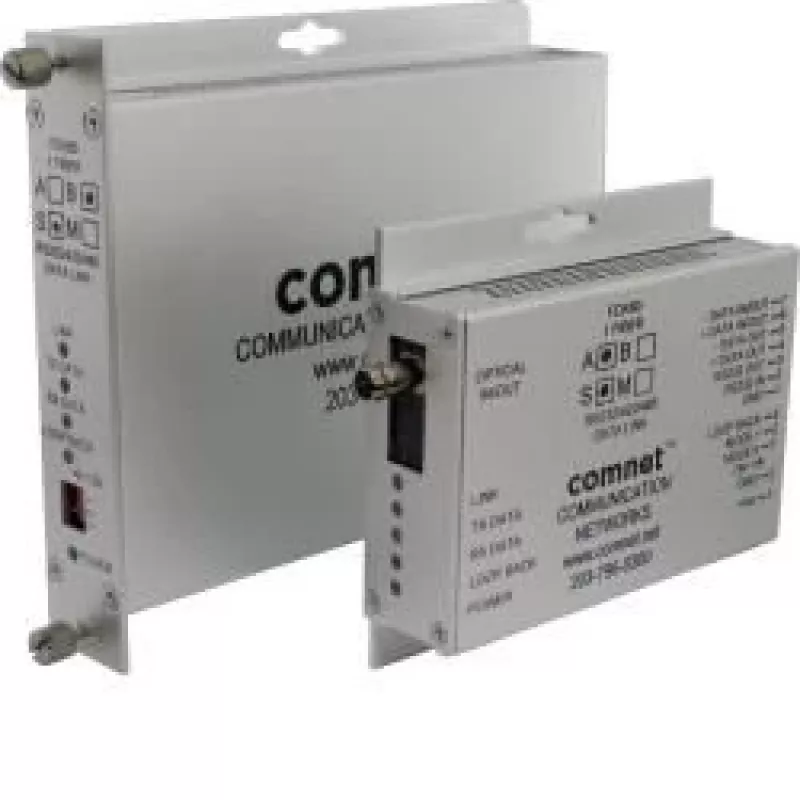

Tinklo medijos keitiklis ComNet FDX60M2M daugiamodis 16 dB sidabrinis

„ComNet FDX60M2M“ yra daugiamodis tinklo medijos keitiklis, užtikrinantis tiesioginį (taškas–taškas) vienakrypčių arba dvikrypčių EIA RS232/RS422/RS485 (2W/4W) duomenų perdavimą vienu arba dviem optiniais pluoštais. Turėdamas 16 dB biudžetą ir ST optinę jungtį, šis kompaktiškas įrenginys (104 mm × 94 mm × 28 mm) sukurtas patikimam laidiniam ryšiui lauko ir pakelės įrenginiuose ir yra skaidrus duomenų kodavimui, todėl pasižymi plačiu suderinamumu.

Privalumai

Įrenginys pasižymi patikima konstrukcija, užtikrinančia aukštą patikimumą nekontroliuojamoje lauko aplinkoje, ir yra suderinamas su NTCIP. Platus optinis dinaminis diapazonas pašalina optinių silpintuvų poreikį. Būsenos šviesos diodai rodo svarbiausius veikimo parametrus, o įtampos pereinamųjų procesų apsauga visose maitinimo ir signalų linijose apsaugo nuo viršįtampių. Įrenginys atitinka EIA RS232C/D ir RS422/RS485 specifikacijas, yra suderinamas su „Fiberlink Fiber Link Tester“ ir išbandytas pagal NEMA TS-1/TS-2 bei „Caltrans“ eismo signalų valdymo įrangos aplinkosauginius reikalavimus. Standartiniai „ComFit“ modeliai yra keičiami neišjungus maitinimo, o kompaktiška forma leidžia tvirtinti prie sienos, paviršiaus, stovo arba ant DIN bėgelio (reikalingi papildomi priedai). Suteikiama viso naudojimo laikotarpio garantija.

Tinka (užduotims / naudojimo atvejams)

• Tiesioginis nuosekliųjų duomenų perdavimas (RS232/RS422/RS485)
• Eismo signalų valdymas ir pakelės ryšiai
• Pramoninės arba lauko jutiklių ir telemetrijos jungtys
• Aplinkos, kuriose reikalingi keičiami neišjungus maitinimo medijos keitikliai ir kompaktiški įrenginiai

Pagrindinės specifikacijos

• Modelis: „ComNet FDX60M2M“ (MPN: FDX60M2M)
• Laikmena: daugiamodis pluoštas
• Biudžetas: 16 dB
• Optinė jungtis: ST
• Duomenų sąsajos: EIA RS232 / RS422 / RS485 (2 laidų / 4 laidų)
• Matmenys: 104 mm × 94 mm × 28 mm
• Aplinka: skirta nekontroliuojamai lauko / pakelės aplinkai; išbandytas pagal NEMA TS-1/TS-2 ir „Caltrans“
• Savybės: būsenos šviesos diodai, apsauga nuo įtampos pereinamųjų procesų, keičiama neišjungus maitinimo „ComFit“ forma

Kaip naudoti

Sumontuokite FDX60M2M pasirinktoje vietoje, naudodami tvirtinimą prie sienos, paviršiaus, stovo arba ant DIN bėgelio pagal poreikį (gali prireikti papildomo kortelių narvelio ar DIN laikiklio). Prijunkite nuoseklųjį (-iuosius) įrenginį (-ius) prie RS232/RS422/RS485 prievadų ir užbaikite pluošto galus ST jungtimis prie daugiamodžių siųstuvo-imtuvo prievadų. Įjunkite maitinimą laikydamiesi gamintojo poliškumo ir įtampos specifikacijų ir stebėkite būsenos šviesos diodus, kad įsitikintumėte, jog veikimas yra tinkamas. Tiesioginiam (taškas–taškas) ryšiui suporuokite vieną siųstuvo ir vieną imtuvo įrenginį; dvikrypčiam veikimui naudokite atitinkamus laidus RS422/RS485 4 laidų arba 2 laidų režimams.

Rekomendacijos

Naudokite daugiamodį pluoštą su tinkamomis ST jungtimis ir palaikykite pluošto švarą. Venkite įrenginio statyti uždarose, nevėdinamose erdvėse, kur aplinkos temperatūra gali viršyti išbandytą veikimo diapazoną. Įrengdami eismo signalų ar pakelės spintose, laikykitės NTCIP ir vietinių teisės aktų reikalavimų.
