Tinklo lizdas Digitus CAT 6A DN-9008-1

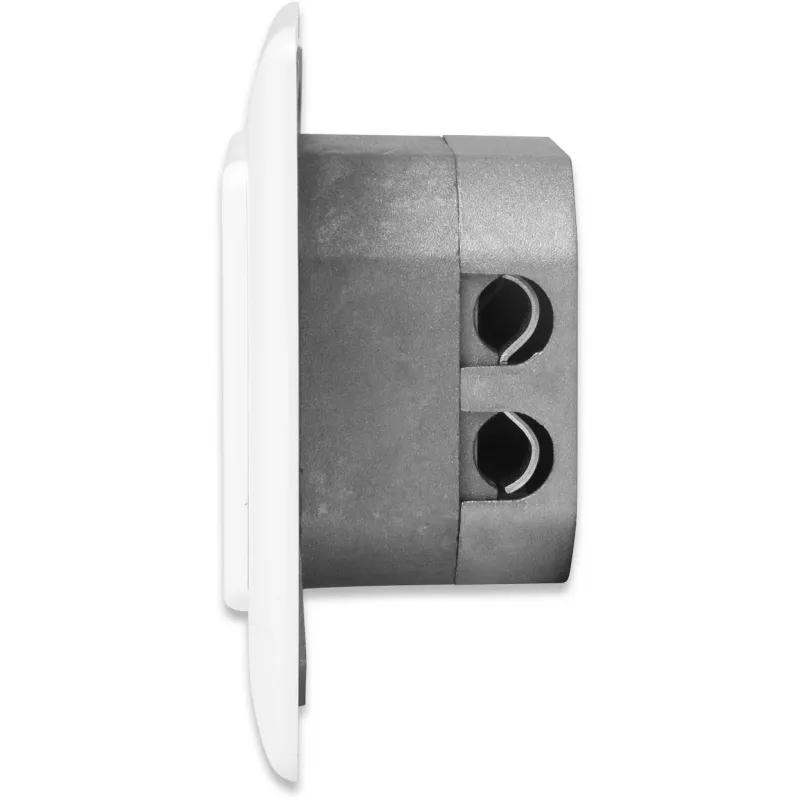

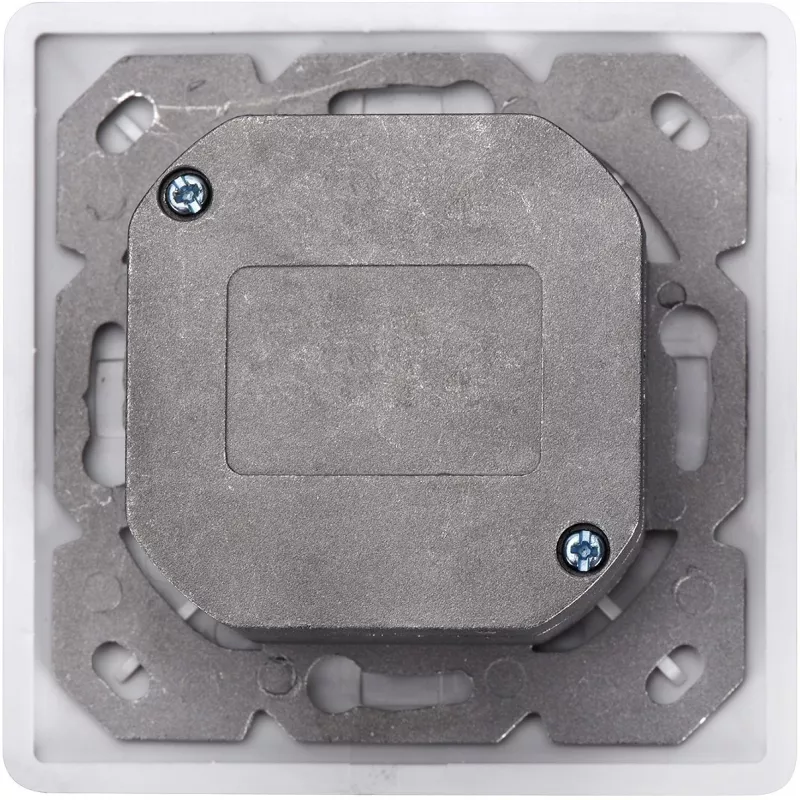

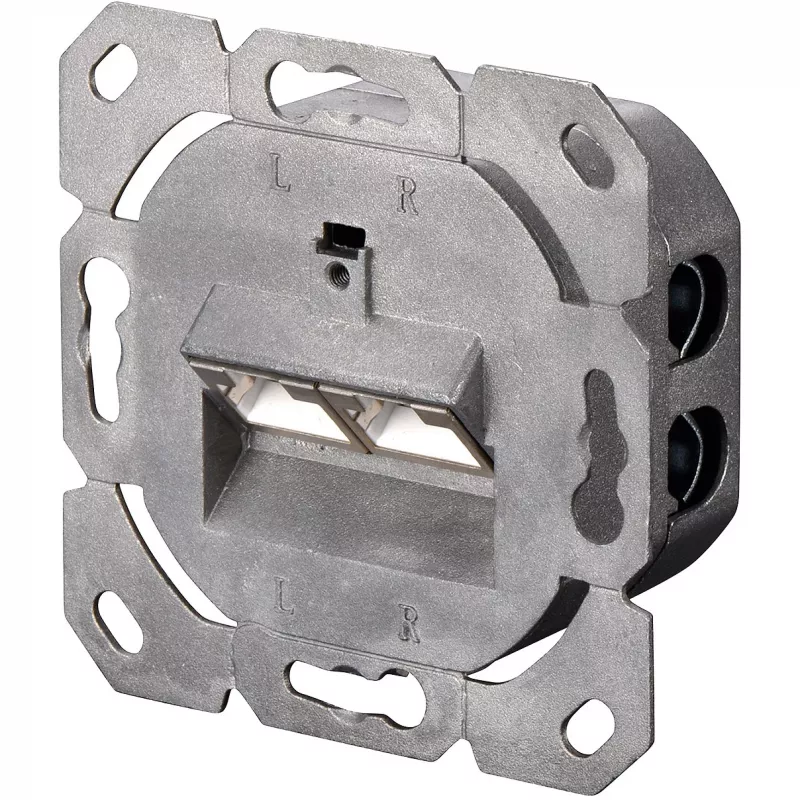

„Digitus CAT 6A EA klasė“ tinklo lizdas (DN-9008-1) yra ekranuotas, lygiai montuojamas sieninis lizdas, skirtas aukštos kokybės tinklo jungtims. Jame yra du ekranuoti RJ45 prievadai kompaktiškame baltame korpuse (80 × 80 mm) ir jis suderinamas su standartinių jungiklių programų priekinėmis plokštėmis. Lizdas sertifikuotas pagal CAT 6A ANSI/TIA-568, ISO/IEC 11801 ir EN 50173 standartus ir palaiko montavimą per LSA juosteles su spalviniu kodavimu pagal EIA/TIA 568 A ir B.

Privalumai

Lizdas užtikrina ekranuotas jungtis, geriau apsaugančias nuo elektromagnetinių trukdžių, ir palaiko CAT 6A EA klasė našumą 10 gigabitų eterneto aplinkoje. Jo suderinamumas su įprastomis jungiklių programomis leidžia lanksčiai pritaikyti estetiką, o LSA juostelių užbaigimas supaprastina struktūrinį kabelių montavimą ir užtikrina patikimą laidų sujungimą pagal pramonės standartų spalvų kodus.

Tinka

• Biuro LAN tinklams ir struktūrinio kabeliavimo įrenginiams
• Duomenų centrams ir serverių patalpoms, kurioms reikalingas CAT 6A našumas
• Profesionaliems eterneto įrenginiams, palaikantiems 10 gigabitų spartą
• Aplinkoms, kuriose pageidaujami ekranuoti lizdai apsaugai nuo EMI

Pagrindinės specifikacijos

• Modelis: Digitus DN-9008-1
• Standartas: CAT 6A (EA klasė), ANSI/TIA-568, ISO/IEC 11801, EN 50173

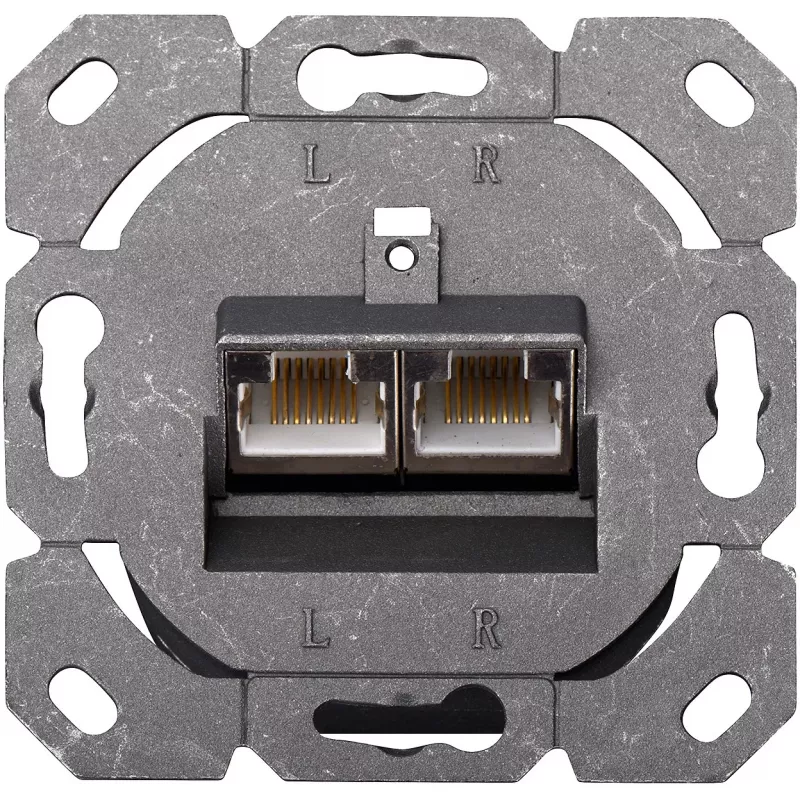

• Prievadai: 2 × ekranuoti RJ45

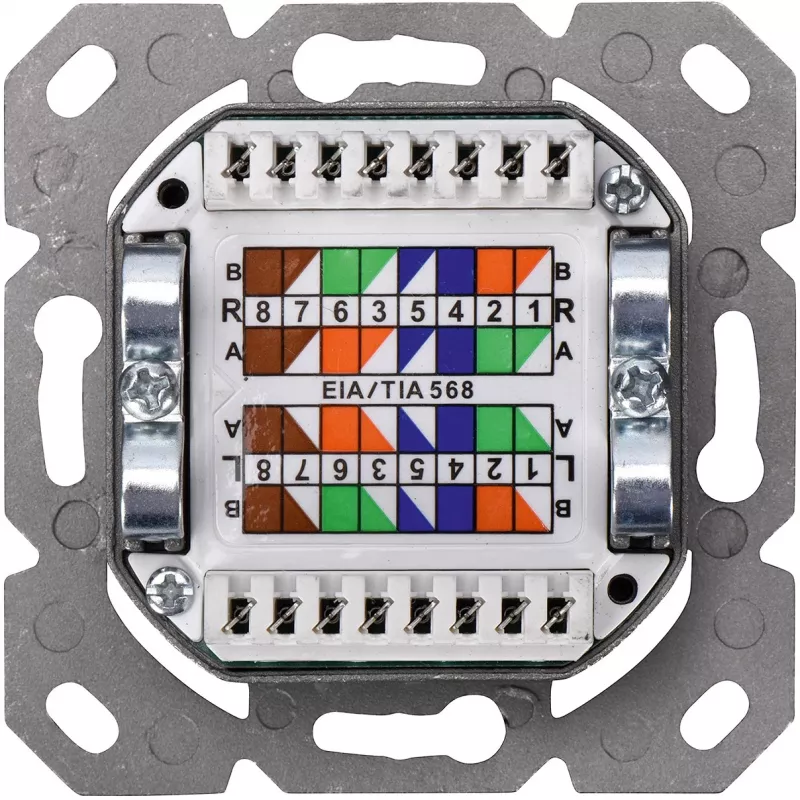

• Užbaigimas: LSA juostelės, spalvinis kodavimas pagal EIA/TIA 568 A ir B
• Montavimas: Lygiai montuojamas
• Matmenys: 80 mm × 80 mm
• Spalva: Balta
• Gamintojo šalis: Kinija

Kaip naudoti

Įstatykite tinklo lizdą į suderinamą lygiai montuojamą galinę dėžutę ir pritvirtinkite pagal vietinius elektros ir statybos kodeksus. Užbaikite gaunamus ekranuotus vytos poros kabelius ant integruotų LSA juostelių, laikydamiesi EIA/TIA 568 A arba B spalvinio kodo, užtikrindami, kad ekranas būtų tinkamai prijungtas prie lizdo korpuso. Po užbaigimo pritvirtinkite priekinę plokštę prie pasirinktos jungiklių programos rėmo ir patikrinkite kiekvieną RJ45 prievadą tinkamu kabelių testeriu, kad patikrintumėte grandinės vientisumą ir Cat 6A našumą.

Rekomendacijos

Norint optimalaus veikimo, naudokite ekranuotus Cat 6A kabelius ir palaikykite tinkamą ekrano įžeminimą. Patikrinkite įrenginį 6A kategorijos sertifikavimo testeriu, jei diegiama didelės spartos ar kritiniuose tinkluose. Laikykitės vietinių standartų ir gamintojo įrengimo gairių.
