Tinklo lizdas Digitus CAT 6A EA klasė DN-9007-S-1

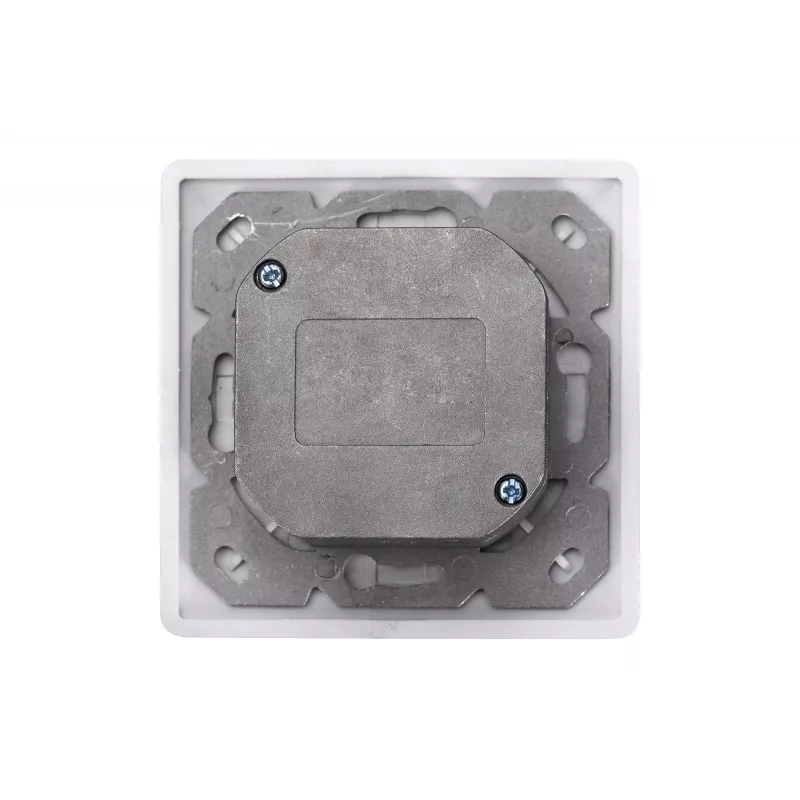

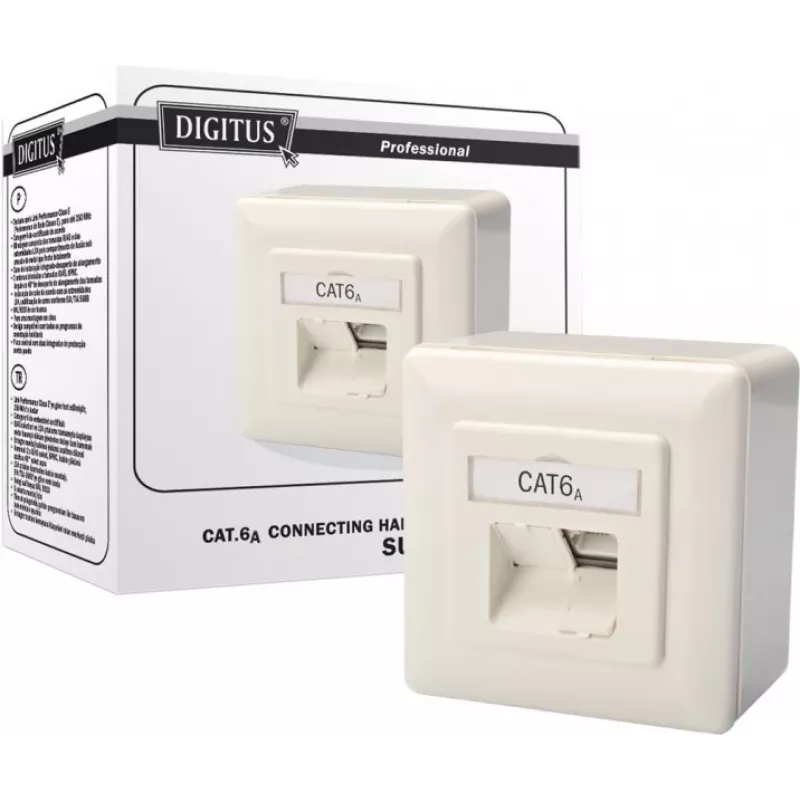

„Digitus CAT 6A EA klasė DN-9007-S-1“ tinklo lizdas yra ekranuotas paviršinio montavimo lizdas, skirtas struktūriniam kabelių tiesimui ir sparčiajam eternetui. Jis turi du ekranuotus RJ45 prievadus kompaktiškame ABS korpuse (80 x 38,5 x 80 mm) ir yra suderinamas su įprastais jungiklių programų dizainais. Lizdas sertifikuotas pagal CAT 6A ANSI/TIA 568 ir ISO/IEC 11801, EN 50173 ir palaiko montavimą naudojant LSA juosteles su spalviniu kodavimu pagal EIA/TIA 568 A ir B.

Privalumai

Lizdas siūlo ekranuotas jungtis, mažinančias elektromagnetinius trukdžius, ir palaiko CAT 6A našumą didelėms duomenų perdavimo spartoms. Jo dizainas atitinka įprastas jungiklių sistemas, kad būtų lengva vizualiai integruoti, o LSA juostelių kontaktavimas užtikrina patikimą, įrankiams palankų kabelių montavimą. Kompaktiškas ABS gaubtas užtikrina patvarų, neišsiskiriantį paviršinį montavimą, o gaminys tiekiamas baltos spalvos.

Tinka

• Struktūriniam kabelių tiesimui biuruose ir komerciniuose pastatuose
• Sparčiojo eterneto programoms iki CAT 6A/EA klasės
• Paviršinio montavimo įrenginiams, kur reikalingi kompaktiški, patvarūs lizdai
• Aplinkoms, kuriose reikalingos ekranuotos RJ45 jungtys

Pagrindinės specifikacijos

• Gamintojas: DIGITUS
• Modelis: DN-9007-S-1
• Standartas: CAT 6A (EA klasė), ANSI/TIA 568, ISO/IEC 11801, EN 50173

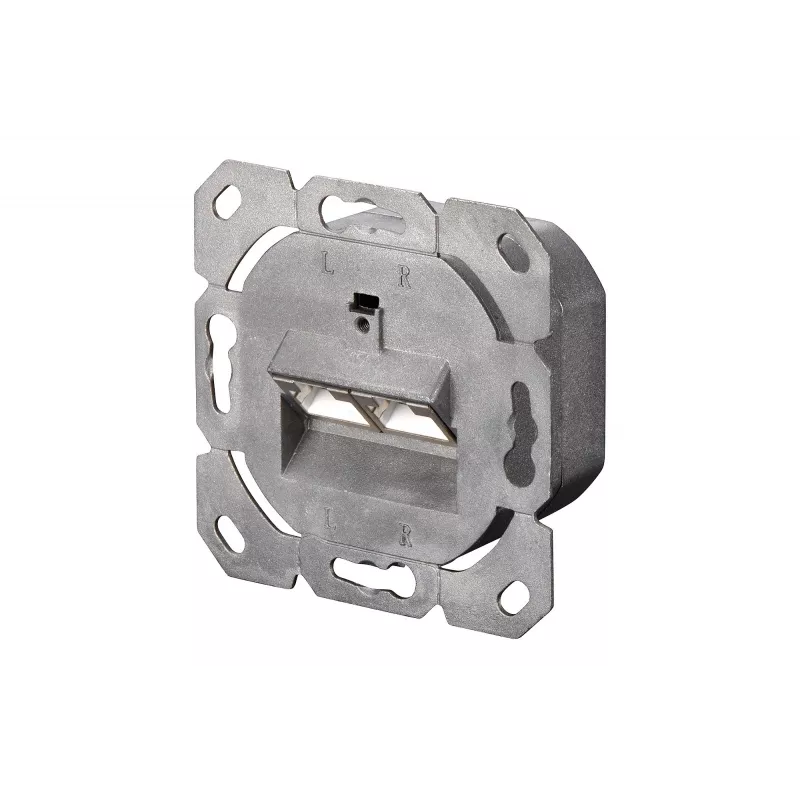

• Prievadai: 2 × ekranuoti RJ45 lizdai

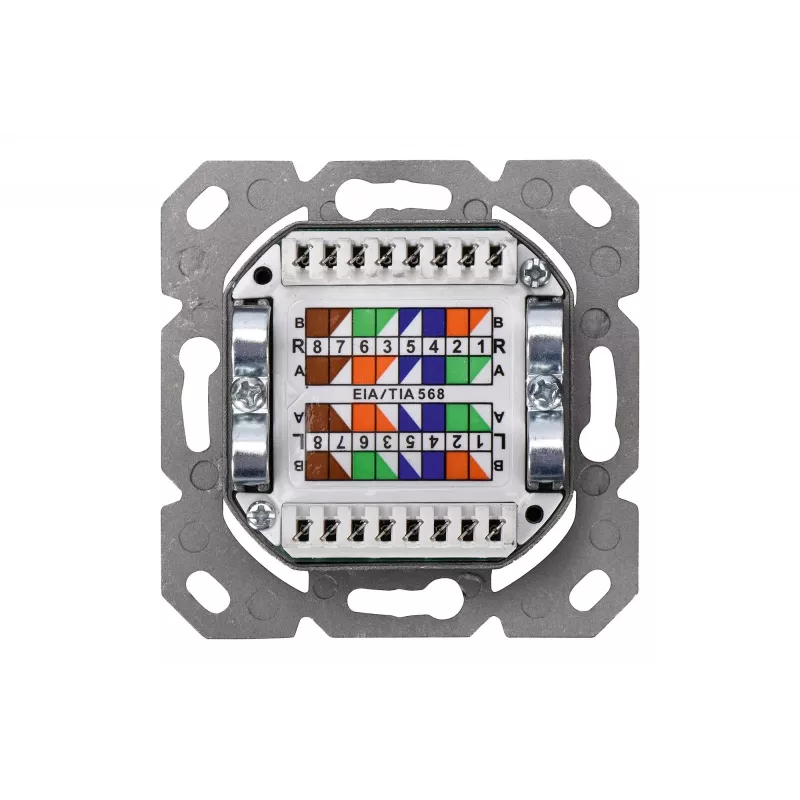

• Kontaktavimas: LSA juostelės, spalvinis kodas EIA/TIA 568 A ir B
• Korpuso medžiaga: ABS sintetika
• Spalva: Balta
• Matmenys: 80 mm × 38,5 mm × 80 mm
• MPN: DN-9007-S-1
• EAN: 4016032320203

Kaip naudoti

Pritvirtinkite paviršinį lizdą pasirinktoje vietoje ir nuveskite tinklo kabelius prie korpuso. Nuimkite kabelių apvalkalus ir užspauskite kiekvieną laidininkų porą ant LSA juostelių, laikydamiesi EIA/TIA 568 A arba 568 B spalvinio kodo. Patikrinkite, ar ekranas tinkamai prijungtas, kad būtų išlaikytas lizdo ekranavimo efektyvumas, tada uždėkite dangtelį ir patikrinkite kiekvieną RJ45 prievadą tinkama tinklo tikrinimo įranga.

Rekomendacijos

Norint patikimo CAT 6A veikimo, naudokite ekranuotus CAT 6A kabelius ir užtikrinkite tinkamą ekrano kontaktavimą. Po kontaktavimo patikrinkite sumontuotas linijas, kad patvirtintumėte atitiktį reikiamai kategorijos našumo klasei.
