Sieninis lizdas Digitus CAT 5e DN-9001-N

Digitus CAT 5e sieninis lizdas DN-9001-N yra įleidžiamas tinklo lizdas su vienu ekranuotu RJ45 prievadu, skirtas CAT 5e instaliacijoms. Jo matmenys 80 × 80 mm, balta apdaila, jis yra kompaktiškas, žemo profilio prijungimo taškas struktūriniam kabeliavimui biuruose, namuose ar komercinėse patalpose. Įrenginys sertifikuotas pagal CAT 5e EIA/TIA 568 ir ISO/IEC 11801, EN 50173 standartus ir palaiko horizontalų kabelio įvedimą su LSA sujungimo juostelėmis.

Privalumai

Lizdo įleidžiama konstrukcija ir horizontalus kabelio įvedimas leidžia atlikti tvarkingą, vietą taupantį montavimą. Visiškai ekranuoti RJ45 lizdai ir ekranuotos LSA juostelės padidina saugumą ir elektromagnetinį suderinamumą. Lizdai pakreipti 40° kampu, kad būtų lengviau įkišti ir ištraukti komutacinius kabelius, o spalvomis koduotos LSA juostelės (EIA/TIA 568 B) pagreitina ir sumažina klaidų tikimybę užbaigiant.

Tinka

• CAT 5e Ethernet tinklo užbaigimams biuruose ir namuose
• Struktūrinio kabeliavimo lizdams gyvenamuosiuose ir lengvuose komerciniuose pastatuose
• Įleidžiamo montavimo atvejams, kai reikalingas kompaktiškas, diskretiškas lizdas

Pagrindinės specifikacijos

• Modelis: Digitus CAT 5e DN-9001-N
• Standartų atitiktis: CAT 5e EIA/TIA 568, ISO/IEC 11801, EN 50173

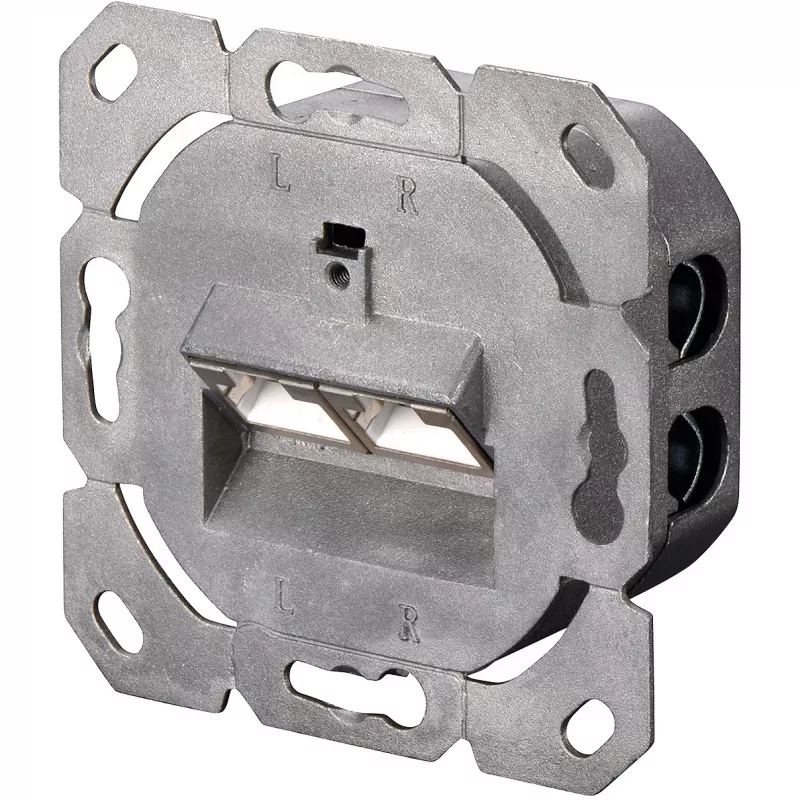

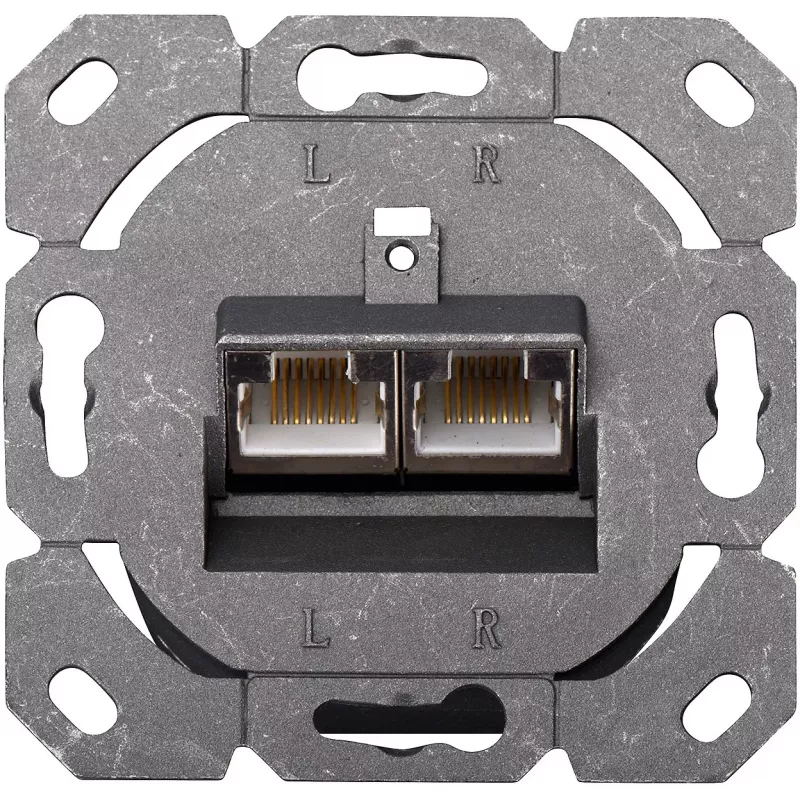

• Jungtis: ekranuota RJ45, pakreipta 40°

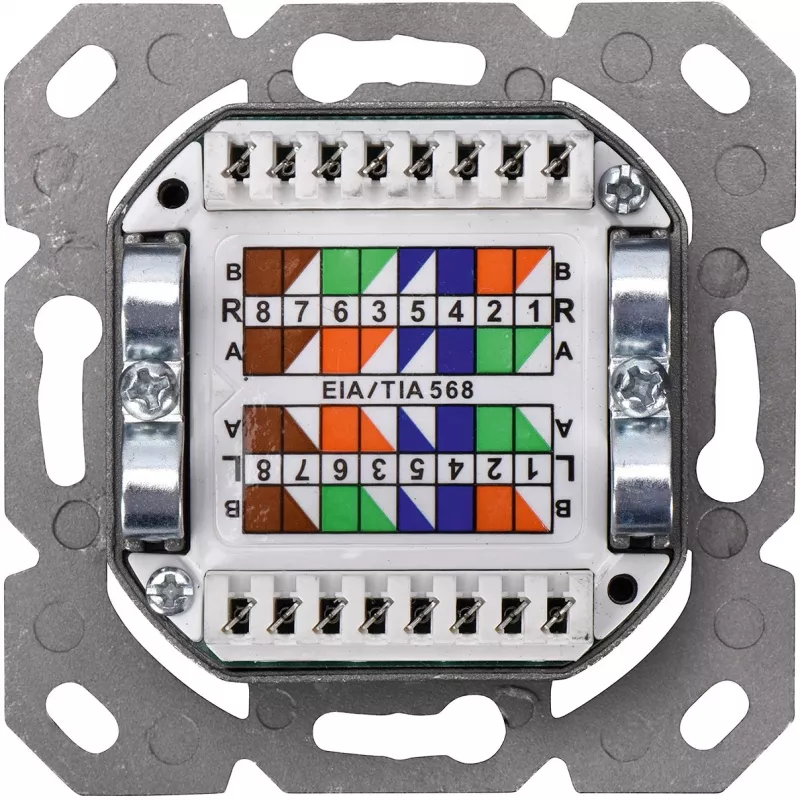

• Kabelio užbaigimas: LSA juostelės, spalvinis kodavimas EIA/TIA 568 B
• Montavimas: įleidžiamas
• Matmenys: 80 × 80 mm
• Spalva: balta

Kaip naudoti

Nutieskite tinklo kabelį prie lizdo horizontalaus įvado, nuimkite išorinį apvalkalą ir atskirkite poras pagal EIA/TIA 568 B spalvinį kodą. Užbaikite laidininkus ant LSA juostelių naudodami tinkamą įspaudimo įrankį, užtikrindami saugius ir visiškai įstatytus kontaktus. Po užbaigimo pritvirtinkite lizdą įleidžiamoje montavimo dėžutėje ir uždėkite priekinę plokštę. Prijunkite komutacinius kabelius prie pakreipto ekranuoto RJ45 prievado tinklo veikimui.

Rekomendacijos

Naudokite šį lizdą kartu su ekranuotu CAT 5e kabeliavimu ir tinkamu įžeminimu, kad išlaikytumėte ekranavimo efektyvumą. Kad veikimas būtų patikimas, po montavimo patikrinkite užbaigimus tinklo kabelių testeriu ir laikykitės vietinių kabeliavimo standartų dėl montavimo aukščio ir maršrutizavimo.
