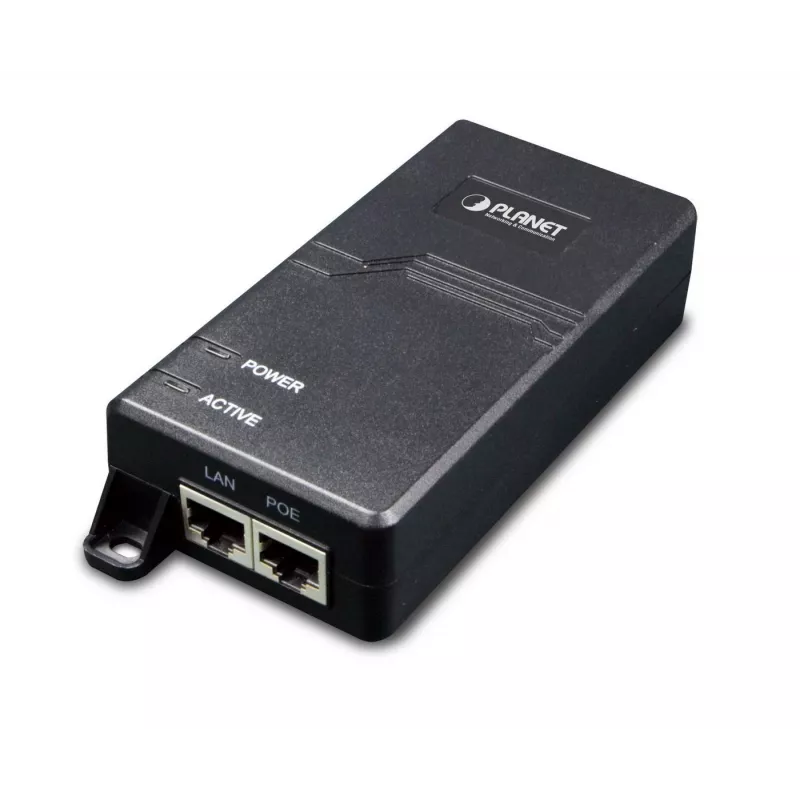

Tinklo komutatorius PLANET POE173 — 2 x Gigabit RJ-45 prievadai, maitinimas per Ethernet (PoE), juodas

PLANET POE173 yra kompaktiškas vieno prievado PoE injektorius, tiekiantis Gigabit Ethernet duomenis ir maitinimą per Ethernet (PoE) mažame juodame korpuse. Atitinkantis IEEE 802.3/802.3u/802.3ab standartus, jis turi du RJ-45 prievadus (LAN ir POE) su 10/100/1000 Mbps palaikymu ir perduoda iki 60 vatų nuolatinės srovės maitinimo visomis keturiomis standartinio Cat5e/Cat6 kabelio poromis. Sukurtas paprastam montavimui, įrenginys turi vidinį maitinimo šaltinį, vieną kintamosios srovės įvesties lizdą ir būsenos šviesos diodus, rodančius maitinimo ir PoE veikimą, todėl leidžia greitai įdiegti didelės galios tinklo įrenginius be specialios konfigūracijos.

Privalumai

POE173 palaiko Ultra PoE išvestį iki 60 W keturių porų UTP kabeliu, kartu išlieka atgaliniu būdu suderinamas su IEEE 802.3af/at įrenginiais. Kompaktiška, viskas viename konstrukcija su vidiniu maitinimo šaltiniu ir plug-and-play veikimu supaprastina montavimą ir sumažina kabelių bei elektros lizdų poreikį. Tiekdamas didelės spartos Gigabit duomenis ir didelę galią vienu Ethernet kabeliu iki 100 metrų atstumu, jis leidžia lanksčiai išdėstyti IP kameras, belaidžius prieigos taškus ir kitą daug energijos naudojančią tinklo įrangą.

Tinka

• Maitinti PTZ greitaeigius kupolinius ir kitus didelės galios IP stebėjimo kameras
• Tiekti maitinimą viskas viename jutikliniams kompiuteriams ir nuotoliniams skaitmeniniams informaciniams ekranams
• Prijungti ir maitinti didelio našumo belaidžius prieigos taškus ir VoIP telefonus
• Vieno prievado diegimams, kur reikalingas kompaktiškas PoE injektorius iki 60 W

Pagrindinės specifikacijos

• Duomenų prievadai: 2 × RJ-45 (LAN ir POE), 10/100/1000 Mbps
• Maksimali PoE išvestis: iki 60 W per keturių porų Cat5e/Cat6 kabelius
• PoE standartų suderinamumas: atgalinis suderinamumas su IEEE 802.3af ir 802.3at
• Kabelio atstumas: maitinimo ir duomenų perdavimas iki 100 metrų Ethernet kabeliu
• Maitinimo įvestis: integruota kintamosios srovės įvestis (100–240 V AC) su vidiniu maitinimo šaltiniu
• Indikatoriai: sistemos POWER ir PoE ACTIVE šviesos diodai
• Formos faktorius: kompaktiškas, prie sienos ar stalo tvirtinamas injektoriaus korpusas, juodas

Kaip naudoti

Prijunkite LAN prievadą prie tinklo komutatoriaus ar maršruto parinktuvo naudodami Cat5e/Cat6 Ethernet kabelį, o POE prievadą prijunkite prie PoE palaikančio įrenginio arba prie PoE skirstytuvo (įrenginiams, kuriems reikia 12 V/19 V/24 V nuolatinės srovės išėjimų). Įjunkite maitinimo laidą į injektoriaus kintamosios srovės įvestį ir patikrinkite, ar POWER ir PoE ACTIVE šviesos diodai rodo normalų veikimą. Injektoriui nereikia programinės įrangos konfigūracijos; prijungus jis tiekia Gigabit duomenis ir iki 60 W nuolatinės srovės maitinimo per Ethernet kabelį. Skirstomosioms išvesties konfigūracijoms naudokite suderinamą POE-171S skirstytuvą, kad konvertuotumėte tiekiamą maitinimą į reikiamą nuolatinės srovės įtampą maitinamam įrenginiui.

Rekomendacijos

Naudokite Cat5e arba Cat6 kabelius ir laikykitės 100 metrų maksimalaus atstumo, kad būtų patikimas duomenų ir maitinimo perdavimas. Įsitikinkite, kad prijungtas įrenginys palaiko PoE, arba naudokite POE-171S skirstytuvą, kai įrenginiui reikia konkrečios nuolatinės srovės įtampos (12 V/19 V/24 V). Užtikrinkite tinkamą ventiliaciją aplink injektorių ir laikykitės vietinių elektros reglamentų, kai montuojate lubose ar kitose uždarose erdvėse.
