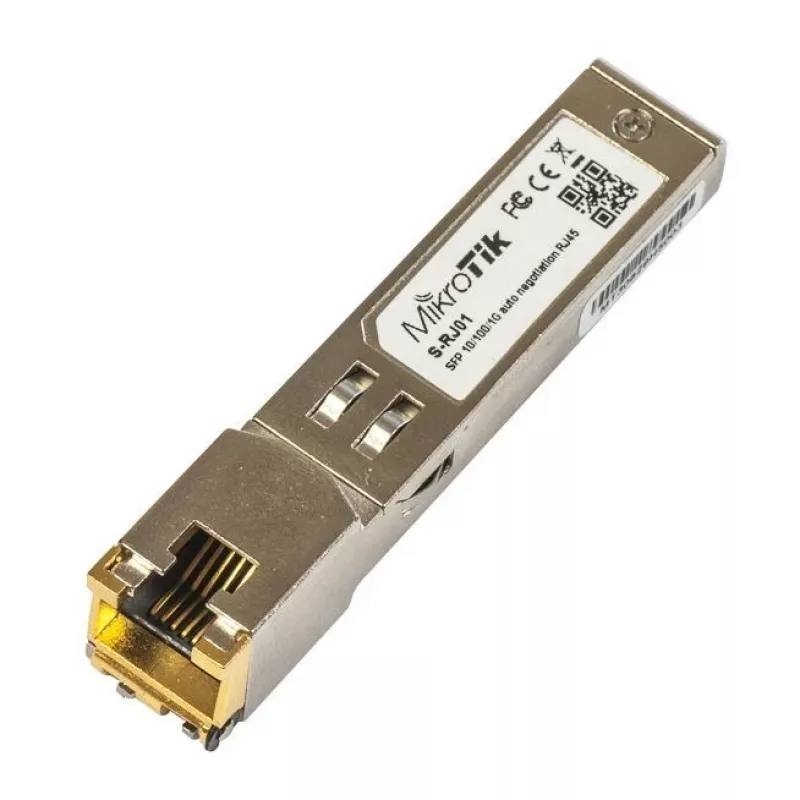

Tinklo komutatoriaus modulis MikroTik S-RJ01 — 1× Gigabit Ethernet (RJ-45), 1000 Mbps, 1,25 Gbit/s duomenų perdavimo sparta, 0,1 km perdavimo atstumas

S-RJ01 yra RJ45 SFP 10/100/1000M varinis modulis, sukurtas suderinamumui su daugeliu Gigabit SFP prievadų komutatoriuose, maršrutizatoriuose ir kituose tinklo įrenginiuose. Modulis siūlo kompaktišką karšto prijungimo SFP formos faktorių su standartine RJ-45 jungtimi ir palaiko iki 1,25 Gb/s dvikryptes jungtis variniais kabeliais trumpojo nuotolio Ethernet ryšiams.

Privalumai

S-RJ01 siūlo paprastą būdą pridėti varinio Ethernet ryšio galimybę prie įrenginių su SFP lizdais be aparatinės įrangos modifikavimo. Jis palaiko standartinį 3,3 V vienos maitinimo įtampos šaltinį, atitinka IEEE 802.3 ir SFP MSA specifikacijas bei leidžia prieigą prie fizinio lygmens integrinio grandyno per 2 laidų nuosekliąją magistralę. Modulis atitinka RoHS reikalavimus ir yra pritaikytas išplėstiniam korpuso temperatūrų diapazonui, užtikrindamas patikimą veikimą įvairiose aplinkose.

Pagrindinės specifikacijos

• Duomenų perdavimo sparta: iki 1,25 Gb/s dvikryptė
• Terpė: neekranuota vyta pora (UTP), iki 100 m
• Jungtis: RJ-45
• Standartai: IEEE Std 802.3TM-2002, atitinka SFP MSA
• Maitinimas: +3,3 V vienos maitinimo įtampos
• Temperatūros diapazonas (korpuso): 0 °C iki +85 °C
• Formos faktorius: Karšto prijungimo SFP pėdsakas
• Valdymas: prieiga prie PHY per 2 laidų nuosekliąją magistralę
• Aplinkosauga: atitinka RoHS

Kaip naudoti

Įdėkite S-RJ01 modulį į suderinamą tinklo įrenginio SFP prievadą, kol jis tvirtai užsifiksuos; modulis palaiko karštą prijungimą, todėl daugumoje įrangos išjungti nereikia. Prijunkite RJ-45 UTP kabelį prie modulio ir įsitikinkite, kad ryšio šviesos diodai ar įrenginio diagnostika rodo aktyvų ryšį. Jei reikia, sukonfigūruokite įrenginio prievado greičio ir dvipusio režimo parametrus; modulis derasi iki Gigabit spartos variniu kabeliu. Valdymui pasiekite fizinio lygmens integrinį grandyną per dviejų laidų nuosekliąją sąsają, jei tai palaiko pagrindinis įrenginys.

Rekomendacijos

Naudokite 5e kategorijos arba geresnį UTP kabelį patikimam Gigabit veikimui iki 100 m, patikrinkite suderinamumą su jūsų įrenginio SFP prievadu ir laikykitės nurodyto veikimo temperatūrų diapazono (0 °C iki +85 °C), kad užtikrintumėte stabilų veikimą.
