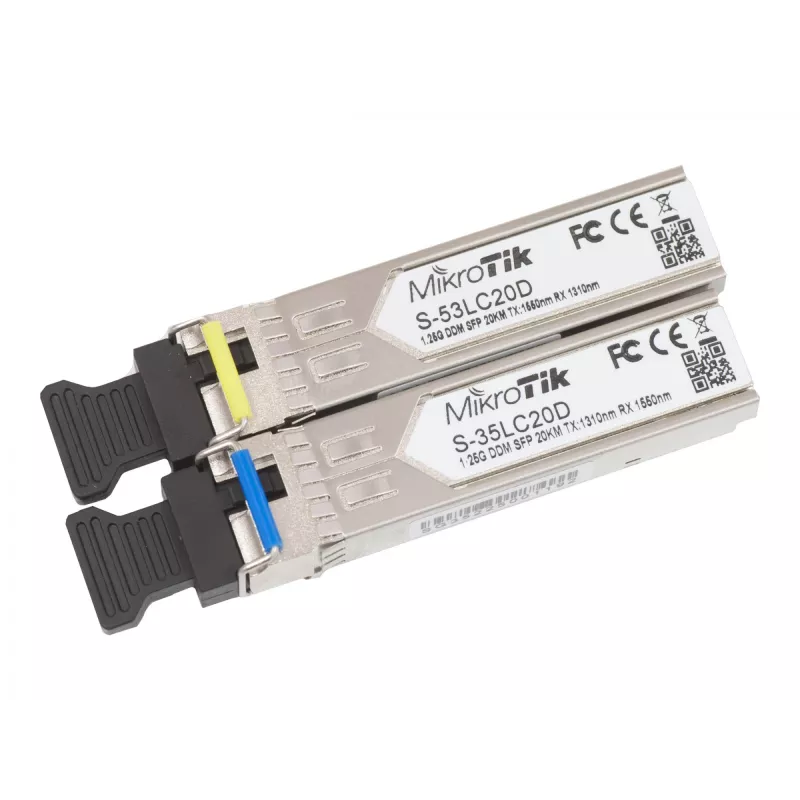

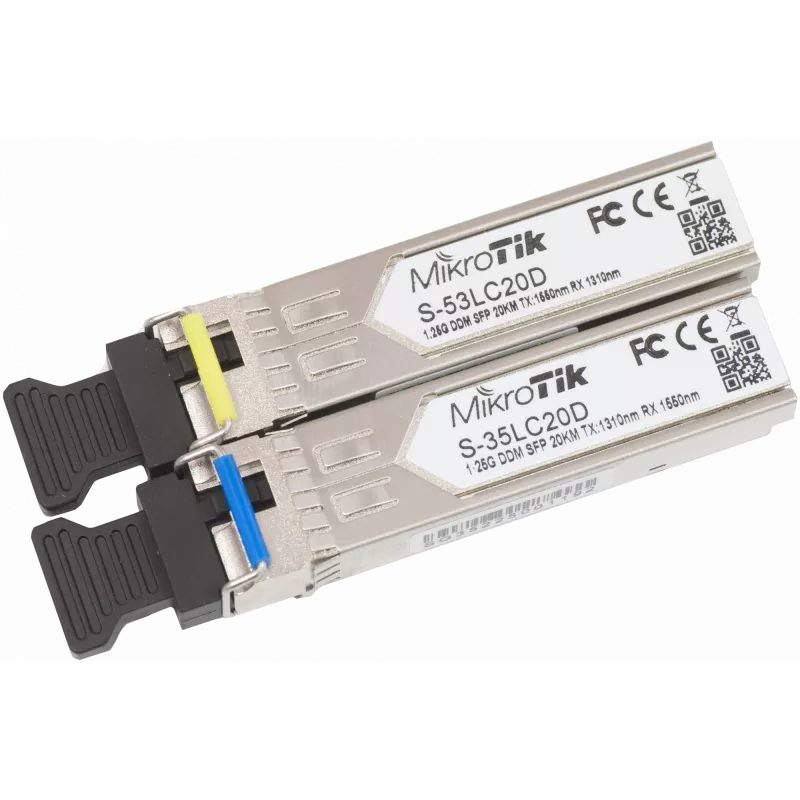

Tinklo siųstuvo-imtuvo modulis Mikrotik S-3553LC20D

S-35/53LC20D yra 1,25G vienmodžių optinių SFP siųstuvų-imtuvų pora su LC jungtimis, skirta iki 20 km jungtims ir palaikanti DDM. S-35LC20D siunčia 1310 nm bangos ilgiu ir priima 1550 nm, o S-53LC20D siunčia 1550 nm ir priima 1310 nm. Šie moduliai suderinami su MikroTik įrenginiais, tokiais kaip RB260GS, RB2011LS, RB2011LS-IN, RB2011UAS-IN, RB2011UAS-RM, RB2011UAS-2HnD, RB2011UAS-2HnD-IN ir CCR1036-12G-4S, taip pat veikia su ne MikroTik SFP įranga.

Privalumai

Moduliai turi standartizuotą SFP sąsają su maksimalia 1250 Mbit/s duomenų perdavimo sparta ir LC šviesolaidinėmis jungtimis, skirtomis vienmodėms skaidulinėms linijoms iki 20 km. Abu siųstuvai-imtuvai palaiko skaitmeninę diagnostikos stebėseną (DDM), kad būtų galima realiuoju laiku matyti optinių parametrų būseną. Papildantys bangos ilgiai (1310/1550 nm) leidžia naudoti dvikrypčius šviesolaidinius ryšius per vieną skaidulą.

Tinka

• Tolimojo nuotolio vienmodžiams šviesolaidiniams sujungimams iki 20 km
• MikroTik maršrutizatoriams ir komutatoriams, nurodytiems kaip suderinami (RB260GS, RB2011 serija, CCR1036-12G-4S)
• Sąveikiems ryšiams su ne MikroTik SFP įrenginiais
• Stebėsenos / DDM konfigūracijoms, reikalaujančioms DDM palaikymo

Pagrindinės specifikacijos

• Formos faktorius: SFP
• Duomenų perdavimo sparta: 1,25 Gbit/s (1250 Mbit/s)
• Šviesolaidžio tipas: Vienmodis
• Jungtis: LC
• Bangos ilgiai: S-35LC20D T1310 nm / R1550 nm; S-53LC20D T1550 nm / R1310 nm
• Maksimalus jungties atstumas: 20 km
• DDM: Palaikomas
• Gamintojo MPN: S-3553LC20D

Kaip naudoti

Įkiškite kiekvieną SFP siųstuvą-imtuvą į suderinamo komutatoriaus arba maršrutizatoriaus SFP lizdą, kol užsifiksuos. Prijunkite vienmodžius LC šviesolaidinius kabelius prie LC prievadų, laikydamiesi siuntimo/priėmimo orientacijos dvikrypčiai porai (S-35LC20D prie S-53LC20D). Užtikrinkite, kad prijungti įrenginiai būtų maitinami ir sukonfigūruoti naudoti 1,25G SFP prievadus; moduliai automatiškai suderins reikiamą ryšį. Naudokite įrenginio valdymo sąsają, kad patikrintumėte ryšio būseną ir DDM rodmenis, jei jie prieinami.

Rekomendacijos

Atsargiai elkitės su optinėmis sąsajomis: laikykite apsauginius dangtelius uždėtus iki montavimo, venkite lenkti šviesolaidį mažesniu nei minimalus lenkimo spindulys ir patvirtinkite suderinamumą su jūsų įrangos programine įranga. Dvikrypčiams sujungimams junkite S-35LC20D ir S-53LC20D priešinguose to paties šviesolaidžio galuose, kad užtikrintumėte teisingą bangos ilgių maršrutizavimą.
